塑料管线夹持连接支座结构

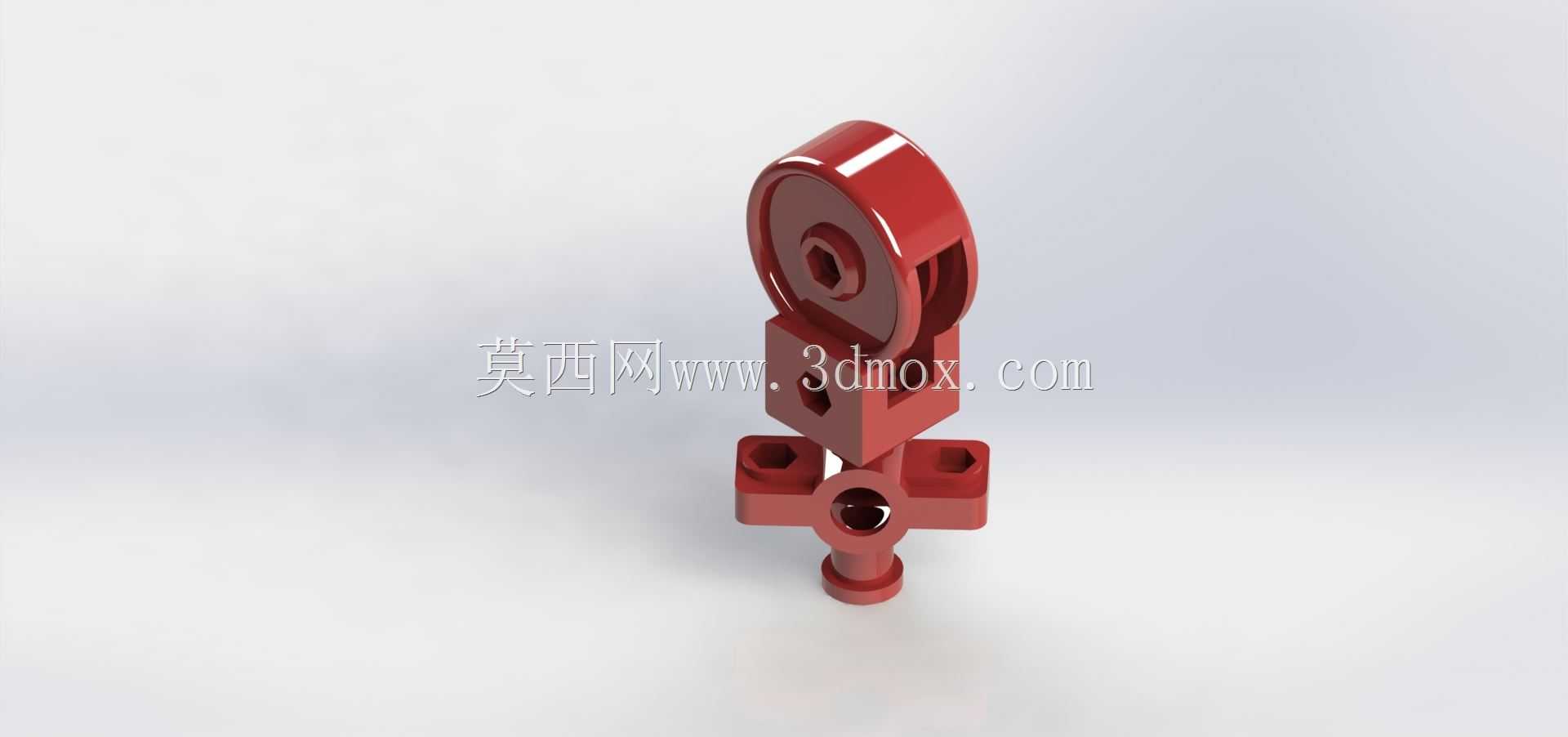

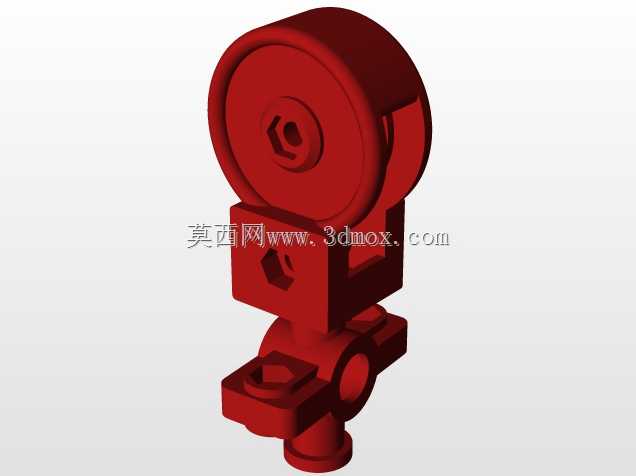

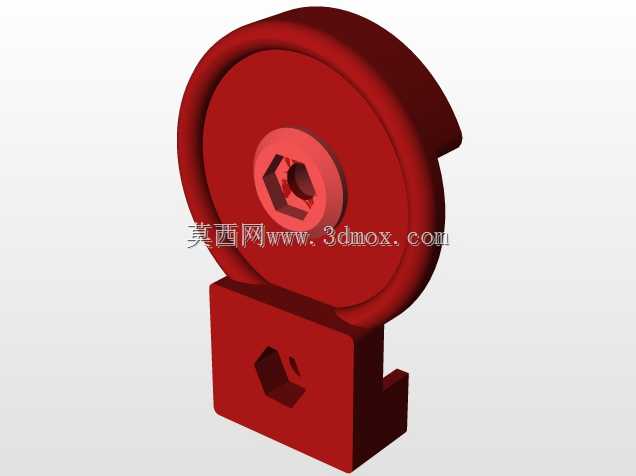

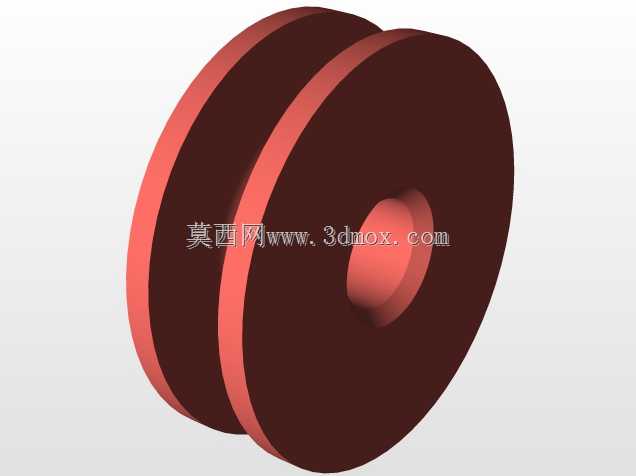

　　这套塑料夹持连接支座在现场管路布设、轻型工装台架以及小型移动设备的走线固定场景里十分常见，主体采用一体注塑成型的红色工程塑料件，兼顾绝缘、减重与耐日常磕碰的需求。从结构拆分来看，上部是带侧向开口的环形夹腔，环腔中心预留同轴通孔，开口侧留出弹性张合余量，穿入圆管或线缆时可依靠塑料自身形变撑开，装入后环壁回弹抱紧柱面，不需要额外加装金属卡箍就能完成预固定；环腔下方衔接方块状的转接基座，基座内部做了十字交叉的加强筋，把上部夹持环受到的径向掰动载荷分散到下方安装面，避免长期受力后在环根位置出现应力发白断裂。基座向下伸出带中心孔的圆柱定位销，销柱根部做了圆角过渡，装配时可以先插进安装板的预钻孔里完成对位，不用工人手扶就能对准两侧固定孔，

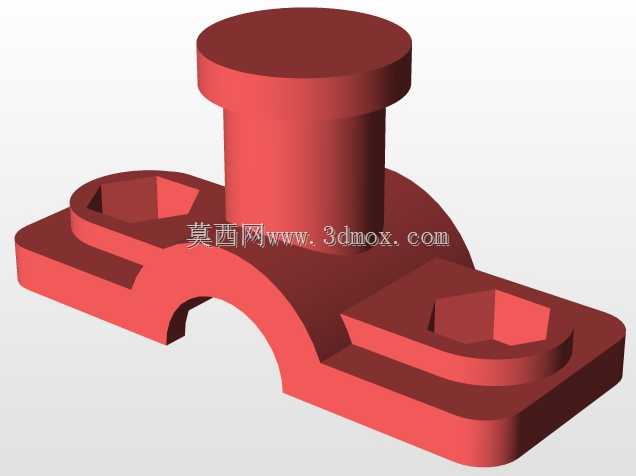

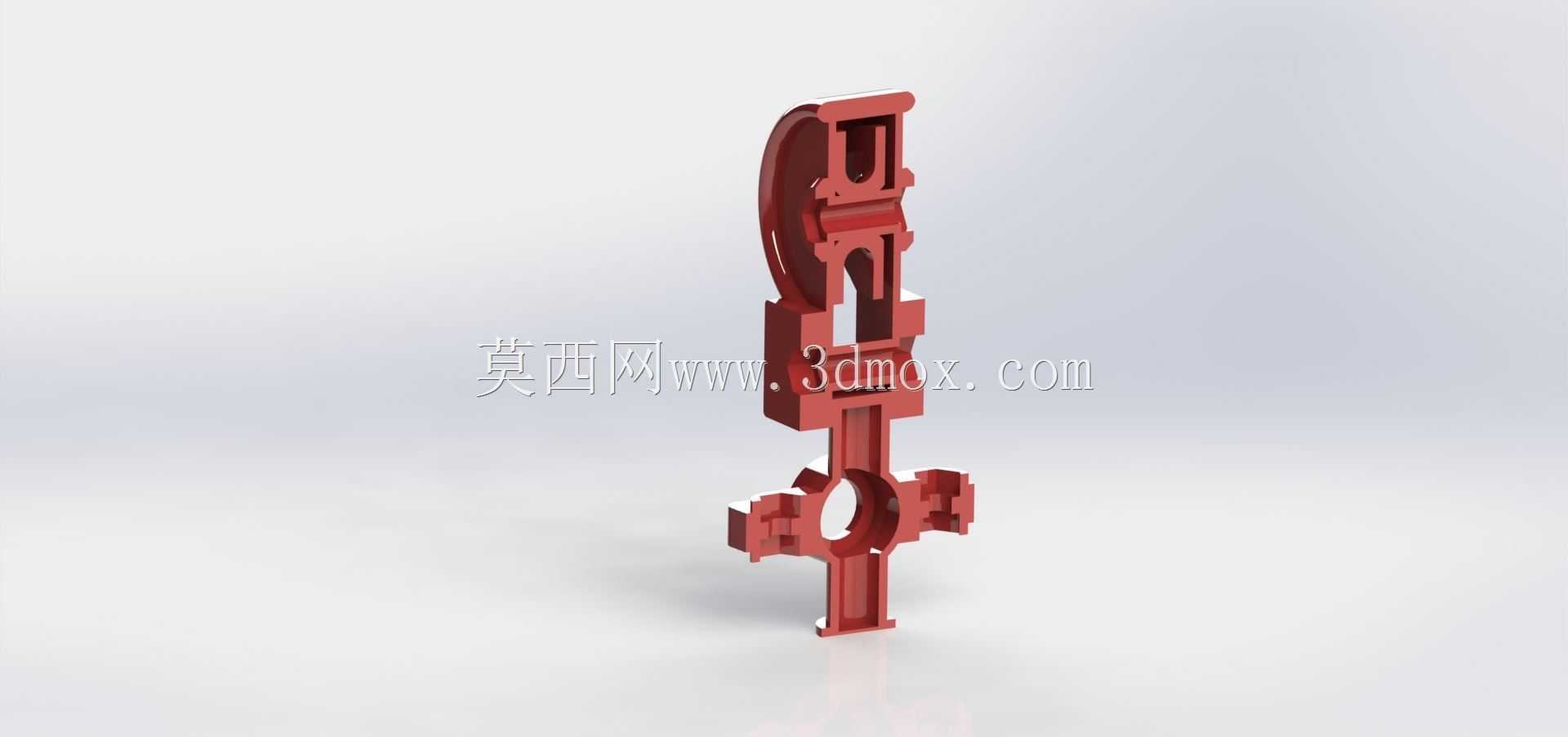

　　大幅缩短流水线旁的装调时间。底部是对称布置的双耳安装法兰，两个耳板上各开一个沉头通孔，孔位间距按照轻型型材的标准槽口中心距设定，既可以用沉头螺钉锁在金属板面上，也能搭配T型螺母直接固定在铝型材框架的槽道里，法兰底面做了浅凹槽，贴装时可以容纳少量平面度误差，不会因为板面轻微不平出现支座翘动。做结构设计时，上部夹持环的壁厚要比下部安装法兰略薄，让弹性变形集中在环体区域，下部承载区域保留更厚的壁面来承受螺钉锁紧压力；环内壁没有做尖锐棱边，全部倒成圆弧面，抱紧塑料管或者包覆线缆外皮时不会割伤表面，反复拆装也不容易留下压痕。整体安装边界需要提前核对：底部双耳法兰的总宽度决定了安装面上需要预留的平铺空间，中心定位销的伸出长度要小于安装板厚度，

　　避免销柱顶到板背面的其他构件；上部夹持环的外径要和周边避让空间留出间隙，当被夹持的管线受侧向拉扯时，环体微小摆动不会磕碰相邻元器件。这类支座在通讯设备机柜内部走线、实验室轻型气路管路固定、3D打印机机架管线限位以及小型输送台的传感器导线整理中都能适配，相比金属冲压支架，塑料件不会对线缆外皮产生电化学腐蚀，自身重量也更低，用在便携移动设备上不会额外增加过多负载。建模过程中要重点处理几处工艺细节：夹持环的开口缝隙宽度要匹配塑料材料的允许弹性变形量，缝隙过小穿管困难，缝隙过大则抱紧力不足；环与方块基座衔接的位置不能做成直角相接，注塑冷却时直角位置容易产生缩痕，受力后也会出现应力集中，采用渐变圆角过渡既能提升零件强度，

　　也能让熔融塑料在模腔里填充更顺畅。底部定位销和安装法兰的交接处同样加设加强角，销柱受剪切力时不会从根部齐根断裂；两个耳板的沉头孔深度要和所选螺钉头高度匹配，锁紧后螺钉头完全沉入耳板表面，不会凸出刮擦经过的管线。现场使用时，被夹持件的外径要和环腔内径保持合理过盈量，过盈太小组件会沿管线轴向滑动，过盈太大装配时需要借助工具撬动，反而容易撬裂环体。针对需要经常调整管线位置的工位，可以在环内壁增加几条浅轴向凸筋，凸筋接触柱面后增大摩擦力，同时减少整个环壁和管线的接触面积，转动调整时阻力更均匀。整套零件没有复杂的抽芯结构，上下分模即可完成注塑成型，侧面开口位置可以通过滑块成型，量产时模具成本较低，结构对称性好，装机后不存在方向性装反的问题，一线操作人员无需额外培训就能完成装配。
