管道连接锁紧夹持工装结构

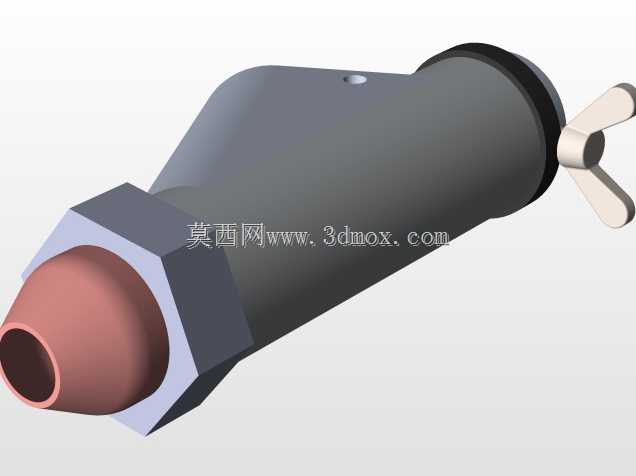

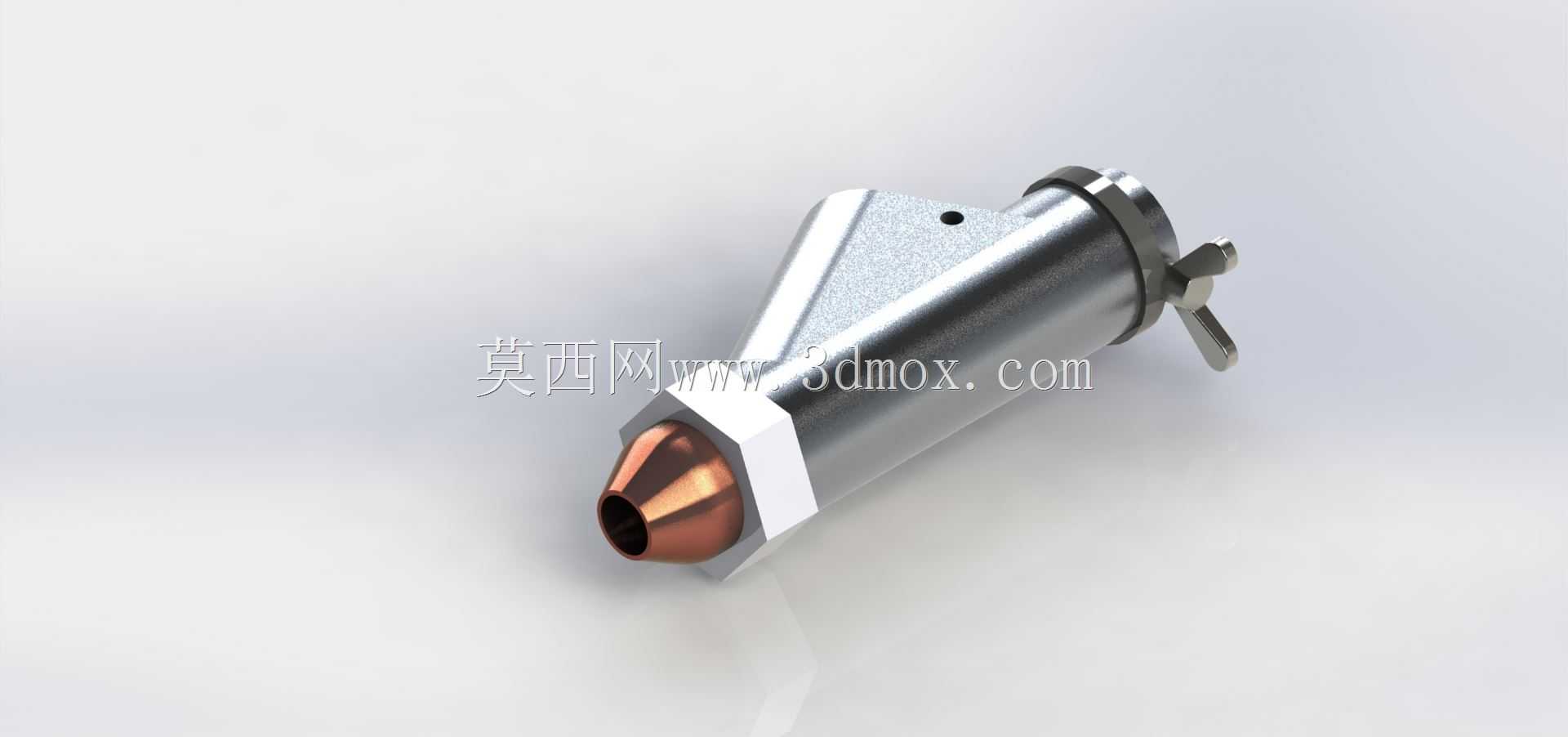

　　这套夹持工装的核心作用是在管路装配工位上完成硬质管端的快速对位与临时锁止，前端铜质锥套直接抵接管口，锥面自定心的特性可以抵消管材下料时端口轻微的椭圆偏差，不需要额外找正就能让管轴线与工装主轴保持同轴。现场排布时，工装尾部的蝶形锁紧件留给操作手的转动空间要提前在工位三维布局里校核，蝶翼展开后的回转半径不能和相邻料架、气动扳手吊具发生干涉，很多初做工位布局的设计员容易只算主体圆柱外径，漏掉操作时手指捏持蝶翼所需的外围空间，实际投用后就会出现锁紧动作卡手、不得不侧身操作的问题。锥套选用铜材而非钢材，是考虑到频繁插拔管口的工况下，铜件硬度低于常见钢制、铝制管路，即使对位时出现轻微磕碰，也不会在管端加工面上压出伤痕，耗材本身更换成本低，

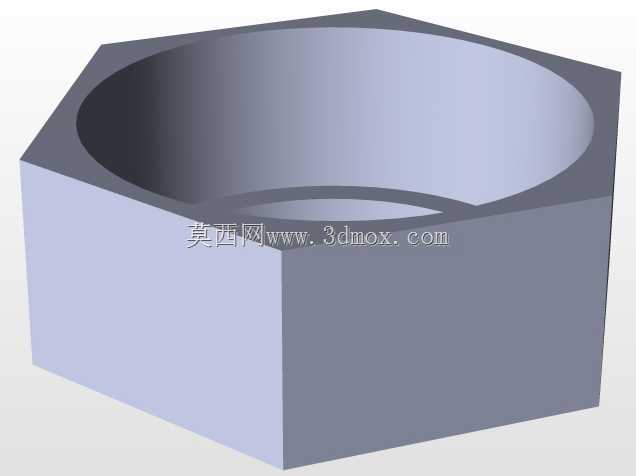

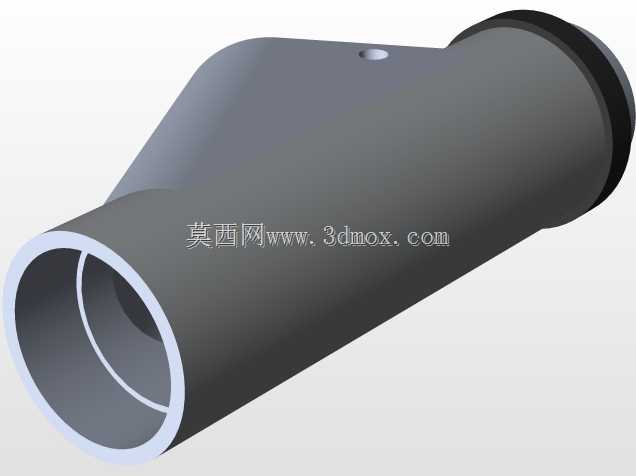

　　前端锥套和主体之间采用六角止转结构，拆装更换时用普通开口扳手就能固定，不需要专门定制工装。主体中段的斜向加强筋不是装饰结构，夹持管路时锁紧力会沿管轴向形成反作用力，薄壁圆柱筒体如果没有侧向加强，长期承受偏载会出现筒体微变形，导致内部顶紧阀芯卡滞，加强筋沿受力方向斜向贯通筒体和前端安装座，把集中载荷分散到整个筒壁，实测在同等壁厚下，抗偏载能力比光面筒体提升近一倍。筒体侧壁预留的小孔是定位销孔，工装整体固定到装配台支架时，销孔穿过限位销阻止工装周向转动，避免锁紧蝶阀时整个筒体跟着旋转，安装座的配合面要和支架贴合面做平面度管控，贴合面间隙过大会让锁紧时的振动不断放大，长期使用后销孔会被磨成椭圆。在自动化管路装配线里，

　　这套工装可以作为手动工位的兜底夹具，也能把尾部蝶形锁紧结构替换成旋转压紧气缸，改造为自动夹紧工位，改造时不需要改动前端锥套和定心结构，只需要在尾部预留的轴端连接位加工气缸连接法兰即可，产品设计阶段就预留了手动、自动两种工况的兼容接口。管路对接完成后需要做气密性检测的场景下，工装内部的通腔可以直接连通检测气路，压缩空气从尾部接口进入，经过筒体内部从前端锥套中心孔通入被夹持管路，不用额外在管路上再接测试接头，一次装夹就同时完成锁紧固定与充气测试，减少了装配工序里的接头拆装次数。外形尺寸方面，主体圆柱段外径控制在常见台钻夹头的兼容范围内，小批量试制时如果没有专用支架，也可以直接把工装夹在台虎钳或者钻床工作台上临时使用，

　　前端铜锥的锥度按照常用管路端口倒角匹配，覆盖车间里多数常规直径的硬质金属管、硬质尼龙管的装夹需求。斜向筋板的外侧做了倒角处理，操作工人手持工装转移工位时不会被锐边划伤，筋板和筒体焊接或者一体加工的过渡位置留了足够的圆角，避免应力集中在反复加载的过程中出现裂纹。做三维结构校核的时候，要重点检查蝶形锁紧件转到最大开度位置时，和斜向筋板之间的间隙，很多新手建模时只做装配干涉检查，没考虑零件实际加工后的公差累积，蝶翼冲压件存在轻微角度偏差时，转动过程中就会刮蹭筋板表面，图纸阶段要给这个运动位置预留至少两毫米的安全间隙。前端铜锥和主体钢件的连接采用螺纹加端面密封，长期通检测压缩空气的工况下，螺纹面涂覆低强度耐温密封胶，既保证气密性，又能在铜锥磨损后顺利拧下更换，不会因为锈蚀咬死在主体上。
