双表盘工业气体调压减压器

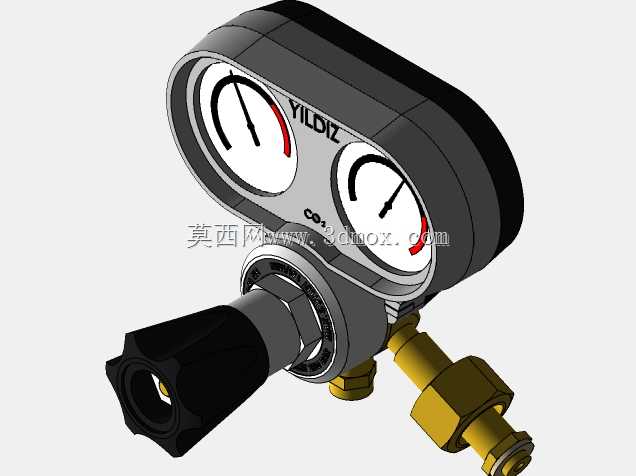

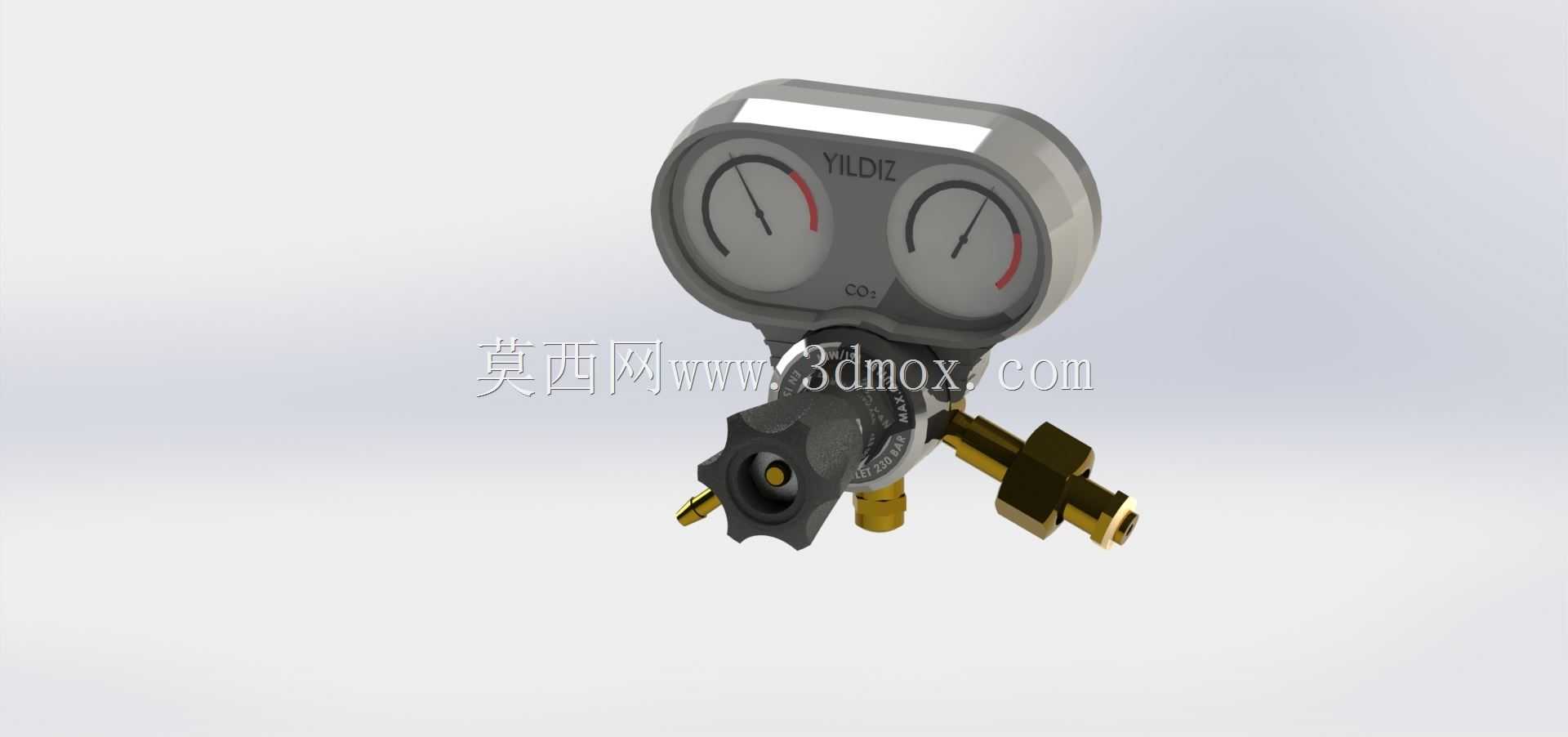

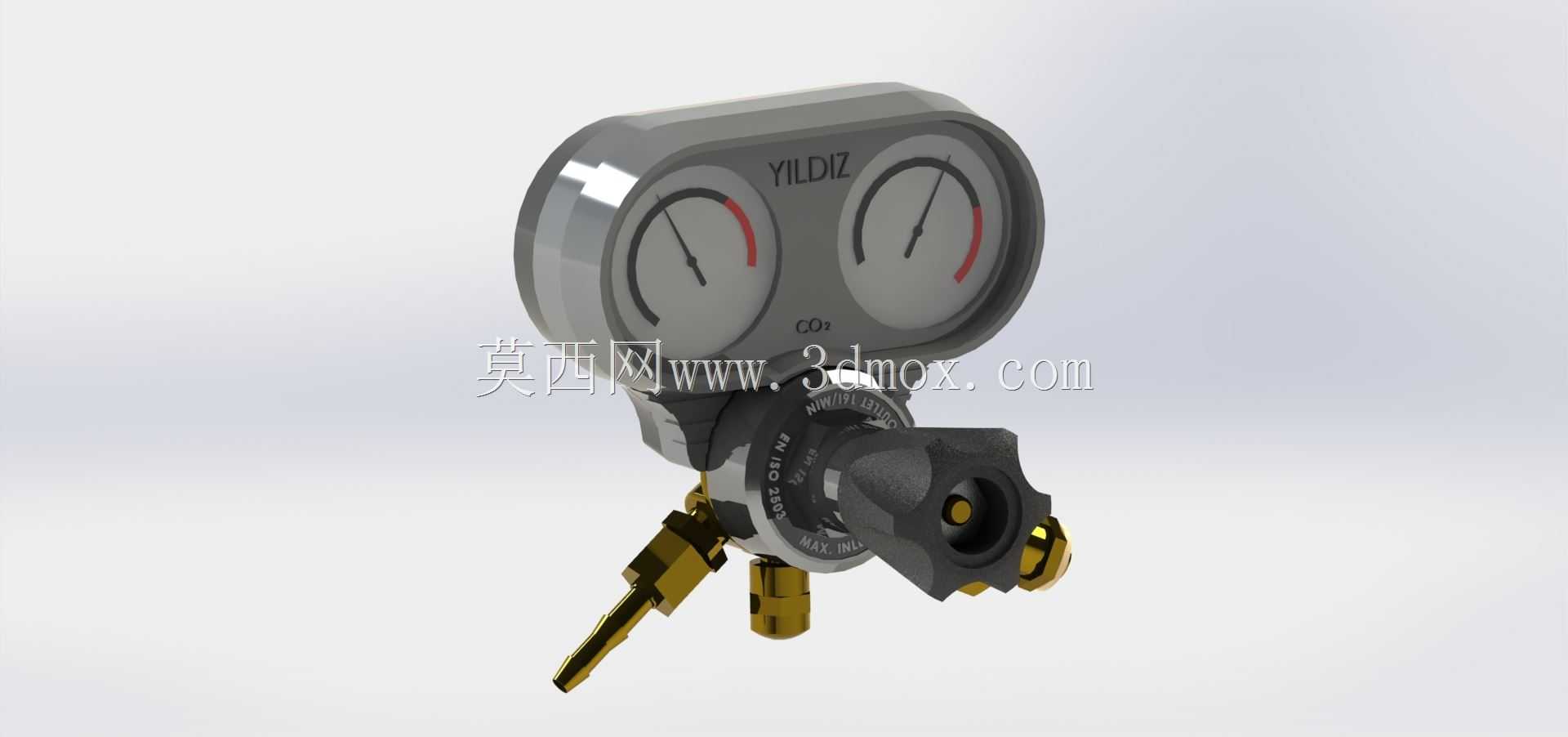

　　该模型呈现的是一种用于工业气路中的双表盘气体调压减压器，整体由上部压力表组、中部调压阀体、侧向调节手轮以及下部进出气接口组成，常见于焊接切割、实验室供气、气瓶汇流排、小型燃烧设备和气动检测工位。设备的核心作用是把气瓶或管路中较高且波动的入口压力，稳定降低到后端工具可接受的工作压力，并通过两块表盘分别显示高压侧与低压侧状态，使操作人员在调节流量或更换气源时能够直观判断剩余压力和输出压力。

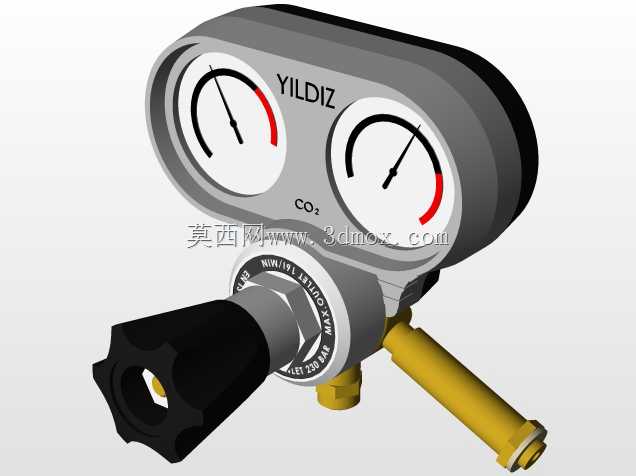

　　从结构布局看，双表采用近似一体化的表壳护罩，表盘朝前上方倾斜布置，便于设备安装在气瓶支架或墙面面板后读取数值。左侧表盘通常对应入口高压侧，量程较大，用于反映气源压力；右侧表盘对应出口低压侧，量程较小，用于显示经减压后的稳定压力。表盘上设置红色警示弧区，提示指针进入高压或异常区间时需要检查气源、密封和调节位置。表壳外侧带有加厚护边，能够在车间搬运、气瓶倾倒或工具碰撞时降低表玻璃和表芯受损概率。

　　中部阀体是承压与调压的关键区域，模型保留了多边形阀体轮廓、阶梯式台阶、环形标识带和侧向旋钮接口。实际产品中，该区域内部通常包含阀座、阀芯、弹簧、膜片或活塞式调压机构，通过旋转手轮改变弹簧预紧力，进而控制阀门开度。入口压力升高时，阀口开度自动减小；出口压力下降时，阀口相应补开，从而维持后端压力相对稳定。模型将阀体周围的连接关系表达得较清楚，适合用于气路系统布置、维修培训演示以及减压器外形干涉检查。

　　侧向黑色手轮采用带防滑棱边的轮状结构，中心设有醒目的黄色指示点。该设计不仅增加手指旋转时的摩擦力，也能在戴手套操作的焊接车间或低温环境下提供明确的调节反馈。手轮与阀体之间保留了足够的旋转空间，避免操作者调节时被压力表护罩或下方管路阻挡。手轮轴线相对阀体横向伸出，符合站立操作时的施力方向；在紧凑安装条件下，也可根据周边空间判断是否需要更换为加长手柄或采用面板嵌入式安装。

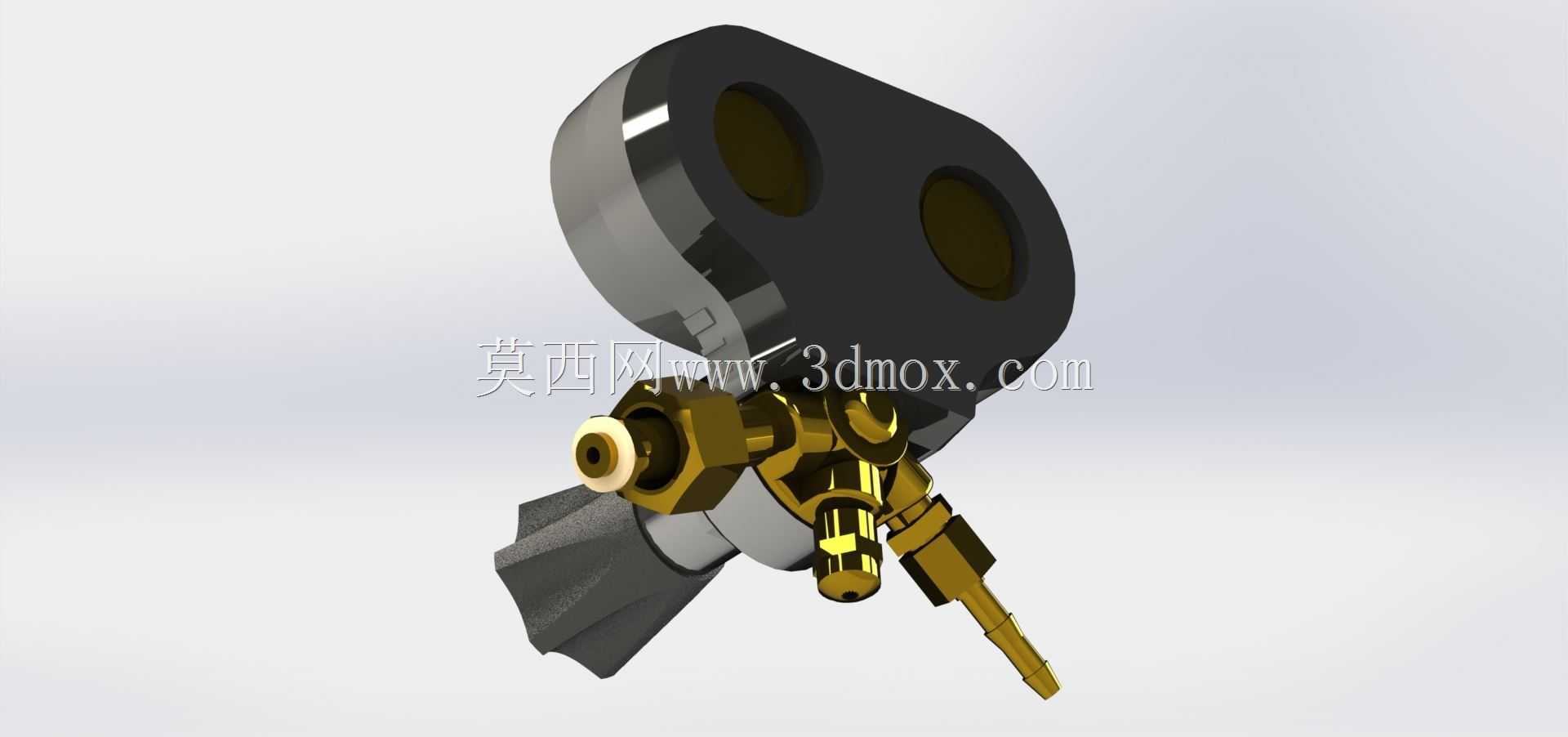

　　下部接口区域包含多个金属接头，其中一个为带尖嘴形态的出气连接端，另一个为直立的柱状接口，端部采用黄铜色材质表现，符合气体减压器常用铜合金接头的特征。铜合金在低压气体环境中具有较好的切削加工性、密封性和耐蚀性，接头螺纹处通常配合密封圈或锥面密封完成气路连接。建模时需要重点控制接口中心距、螺纹规格方向、接头伸出长度以及手轮旋转包络，这些尺寸直接决定设备能否接入现有气瓶阀、软管、流量计或燃烧器管路。

　　在外形尺寸与安装边界方面，该减压器属于小型仪表阀组，上部双表宽度最大，中部阀体厚度决定靠墙安装间隙，下部接头则形成最低安装边界。进行三维布置时，不能只按阀体本体占位，还应在表盘前方预留读数空间，在手轮侧方预留手指和工具操作空间，在下方接头处预留软管弯曲半径。若设备用于移动气瓶小车，表壳前方应避免与推车横梁重合；若用于固定汇流排，接口轴线应与管路走向保持一致，以减少接头处附加弯矩。

　　模型的材质表达也服务于工程理解：银灰色表壳和阀体体现金属承压件，黑色手轮体现非金属握持件，黄铜色接头体现气路连接件，透明表蒙与白色表盘则突出读数区域。对于结构设计人员而言，该类模型可用于校核仪表护罩与阀体的装配层次、接头与手轮的相对位置、检修时拆装路径以及面板开孔范围；对于设备选型人员，则可通过整体比例判断其在焊接工位、实验台、气瓶柜和小型供气系统中的适配性。

　　实际应用中，减压器并非简单管件，而是气路安全与工艺稳定的重要节点。高压表异常快速下降可能意味着气源泄漏或流量过大，低压表持续漂移则可能提示调压膜片、弹簧或阀座磨损。双表集中布置的优势在于操作人员无需分别查看独立仪表，即可在同一视线范围内完成入口压力确认、输出压力调节和泄漏趋势判断。模型对表盘、阀体、手轮、接头四类功能区域的划分清晰，能够帮助三维设计人员在设备演示、装配培训和气路布局评审中快速理解产品工作逻辑。
