TIG冷送丝焊接辅助设备结构设计

　　这套三维结构对应的是钨极氩弧焊工位上配套使用的冷态焊丝送进装置，也就是现场常说的TIG冷送丝机，主要解决手工填丝时焊工手部抖动、送丝节奏不稳、长焊缝填充量不一致的问题。在压力容器管道打底焊、不锈钢薄壁构件拼焊、钛合金航空小件焊接、食品机械罐体纵缝焊接这些场景里，纯手工填丝对操作熟练度依赖极高，焊工长时间保持送丝姿势很容易疲劳，尤其是小直径焊丝在弧区长时间停留还会出现焊丝端头氧化、粘钨的情况，外置冷送丝机构可以把焊丝以稳定的线速度从焊枪侧方送入熔池，全程焊丝不提前通电加热，仅靠电弧热量熔化，既保留TIG焊电弧稳定、保护效果好的优势，又能把填丝动作从人工手持变成机械匀速推送，大幅降低长焊缝、规则焊缝的操作强度。

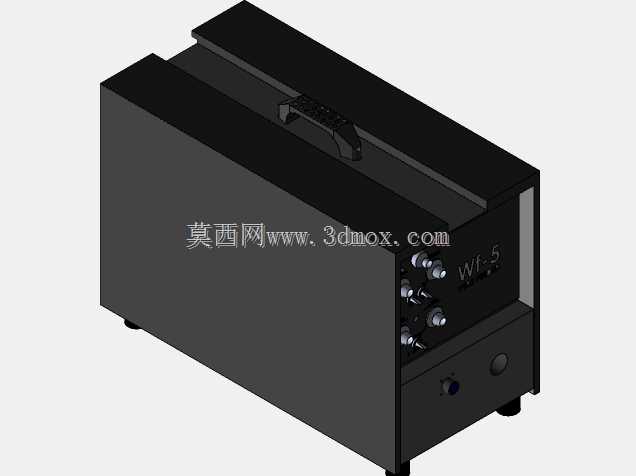

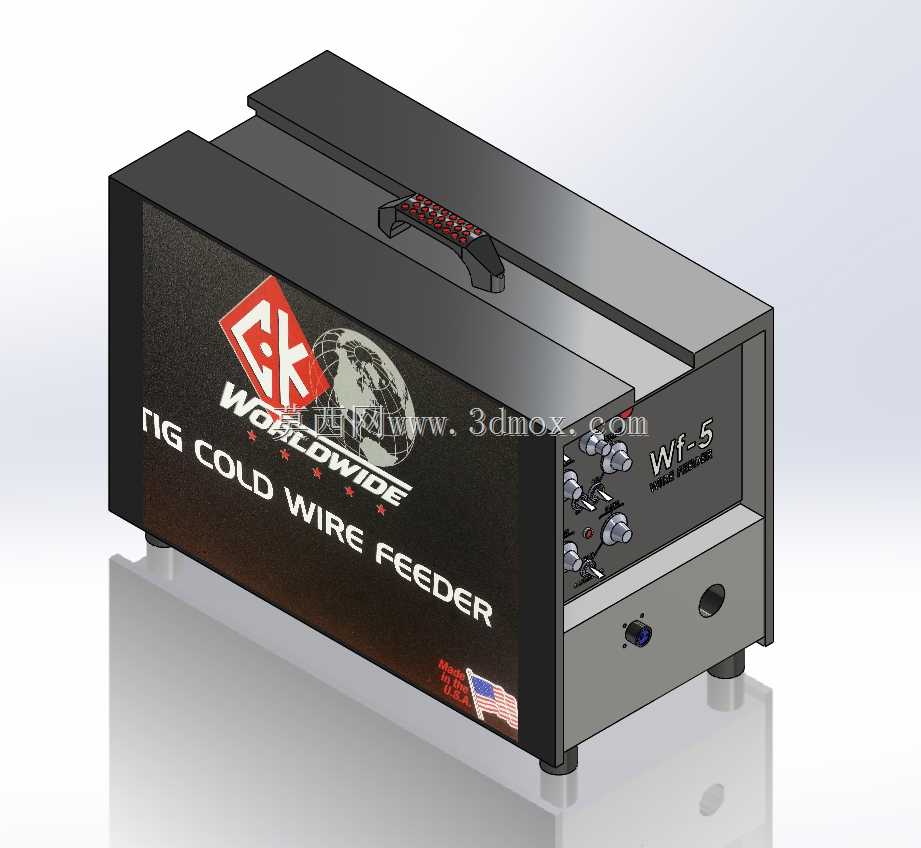

　　从整机布局来看，设备采用一体式便携箱体结构，所有送丝驱动、控制调节、走线接口都集成在金属壳体内，顶部加装折叠提手，方便在车间不同工位、户外管道施工现场转场搬运。箱体正面预留多组调节旋钮与接口，分别对应送丝速度无级调节、送丝回抽控制、手动点动送丝、启停信号接入，焊工可以根据焊接电流大小、焊丝直径、焊缝坡口间隙实时调整送丝速率：比如0.8mm不锈钢焊丝匹配120A焊接电流时，送丝速度通常控制在0.8-1.5m/min区间，遇到间隙偏大的打底位置可以临时调高送丝量，避免出现凹坑或烧穿。侧面的面板区域布置航空插头与气电接口，既可以独立通过面板按键控制送丝，也能和TIG焊枪的扳机信号联动，焊枪起弧时送丝机自动启动送丝，收弧时自动停止并小幅回抽焊丝，防止焊丝端头粘在凝固的焊缝上。

　　结构设计上，送丝核心机构采用双驱动轮压紧布局，主动轮做滚花防滑处理，从动轮配备压力调节弹簧，适配0.6mm到1.2mm直径的实心焊丝，更换不同材质焊丝时只需要调整压紧力和送丝轮槽位，不用拆解整体机架。箱体内部做了分层排布，下层放置驱动电机与减速组，中层布置控制电路板与接线端子，上层预留焊丝盘安装腔，可以直接装载1kg、5kg标准焊丝盘，盘轴带阻尼张力结构，避免送丝过程中焊丝盘惯性松圈、打结。箱体外壳采用薄钢板折弯焊接成型，边角做圆弧过渡，正面贴覆标识面板，底部安装四个可调橡胶脚垫，设备放置在工作台面时可以缓冲电机运行的振动，也能隔绝焊接现场的金属碎屑、打磨粉尘从底部缝隙进入机体。

　　安装边界方面，整机外形为长方体紧凑结构，宽度方向控制在400mm级，深度300mm左右，高度含提手不超过350mm，既可以平稳放置在焊机顶部、工装台侧边，也能通过侧面挂架固定在焊接变位机、操作机的横臂上，不会占用过多操作空间。设备后侧预留焊丝输出导向口，配套可弯曲的送丝软管可以延伸到焊枪夹持位，软管长度通常选3-5米，适配焊工在一定范围内移动焊接的需求，送丝软管内部采用低摩擦衬管，减少铝焊丝、软质不锈钢焊丝推送时的阻力，避免送丝卡顿。在自动化焊接工位改造时，这套送丝机还可以和直线焊接小车、环缝焊接转台配合，把TIG焊的手工填丝环节升级成半自动/全自动填充，整道焊缝的余高、熔敷量一致性远高于人工操作，尤其适合批量小管件、法兰环缝的重复焊接工序，减少对高等级焊工的依赖，同时降低焊丝浪费——手工填丝时焊丝端头剩余长度通常在50mm以上，机械送丝可以把剩余长度控制在10mm以内，长期批量生产下耗材成本节约非常明显。建模过程中整机的装配关系完全还原实际设备的装拆逻辑，提手、侧板、送丝轮组、接口面板都做了独立零件拆分，结构工程师可以直接参考该布局做定制化改型，比如加装数显送丝速度屏、适配双丝送进功能、扩展和焊接电源的通讯接口，都能在现有箱体框架上调整内部元器件排布，不用重新开发整机外壳结构。
