液压管路夹持固定连接支座结构

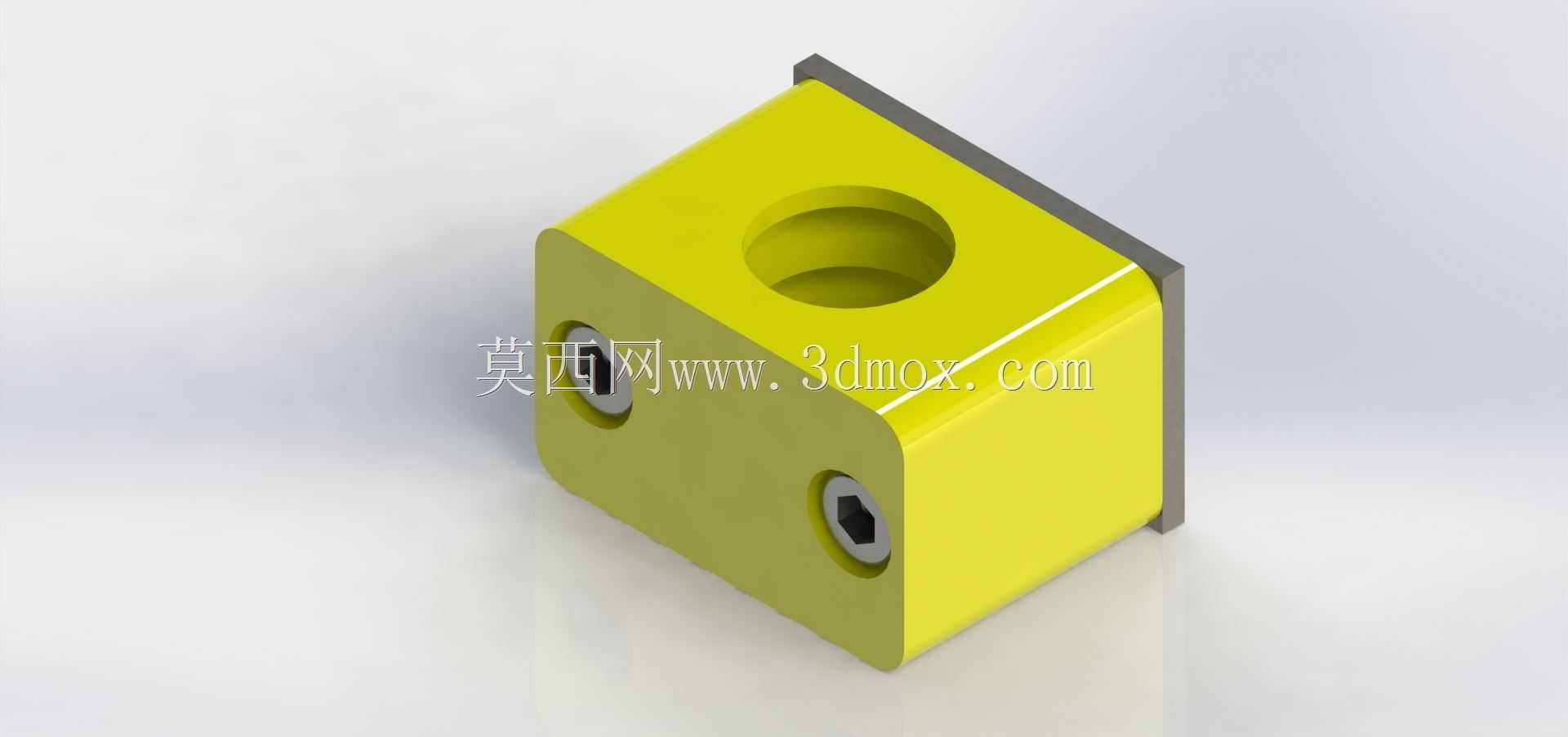

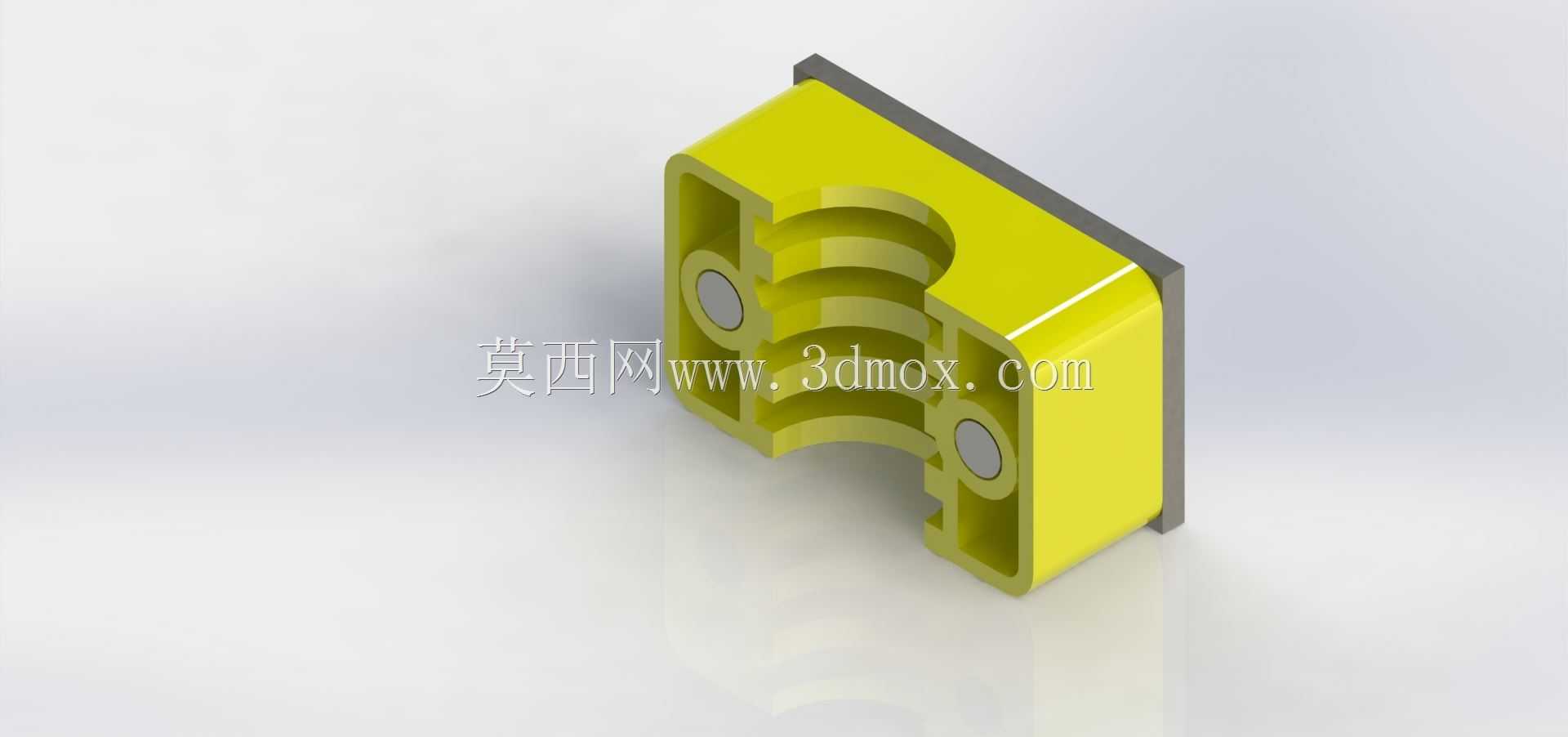

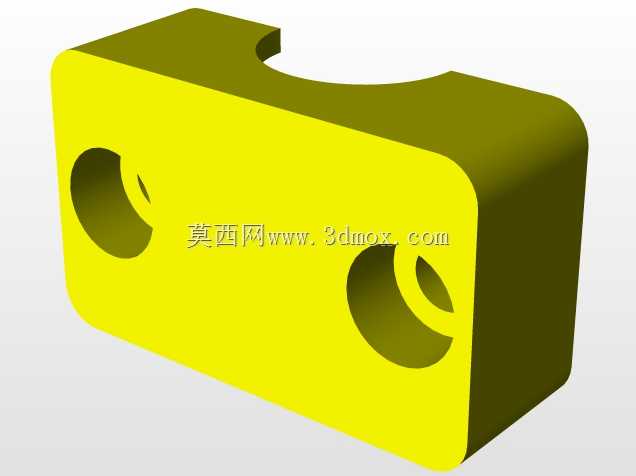

　　现场布设液压站到执行油缸之间的高压油路时，硬管沿设备机架排布不能悬空晃动，这类带半圆夹持型腔的块状支座就是用来把管路牢牢锁定在安装基准面上的核心小件。从结构上看，主体采用亮黄色工程塑料一体成型，背部贴合一块平整金属安装背板，整体轮廓为方正块体，朝向管路的一侧开出多层阶梯状半圆弧槽，圆弧曲率和被夹持液压管外径匹配，槽内预留的两个圆形嵌件位置用来装入金属衬套，锁紧螺栓穿过衬套后不会直接挤压塑料基体，避免长期受振后塑料孔位被压溃变形。

　　做结构设计时首先要核对安装边界：背板贴靠机架立面，块体向外凸出的厚度要给管路留出避让空间，不能让管外壁和周边运动部件发生刮擦；半圆弧槽的中心高度要和整条管路的排布标高对齐，多组支座沿管路走向间隔布置时，槽口中心共线度偏差过大会给硬管带来附加装配应力，高压工况下管路接头位置容易出现渗漏。塑料基体的型腔做了多层凹凸加强结构，不是实心块堆砌，既控制整体自重，又在夹持受力的径向方向保留足够壁厚，螺栓锁紧时夹持力均匀分布在圆弧接触面上，不会出现局部应力集中把塑料管夹压裂。

　　这类支座的实际使用场景覆盖车间液压设备改造、工程机械液压管路排布、自动化生产线油路安装多个场景：在行走类工程机械上，设备随路面颠簸持续振动，管夹如果刚性不足，管路长期往复微动会磨破外壁，甚至让管接头松脱喷溅高压油；在固定车间液压站里，多根油管并排排布时，同规格支座可以成组安装，把不同走向的油管分层固定，后续运维拆解某一路管路时，只需要松开对应位置的锁紧件，不用扰动相邻油路。

　　建模过程中要重点还原几个配合细节：背部金属背板和塑料基体的贴合面要完全共面，装配后背板完全承担和机架的连接载荷，塑料件只负责提供夹持弹力；两个金属衬套的同轴度要和螺栓过孔匹配，衬套端面略高出塑料夹持面，锁紧时螺栓预紧力直接通过衬套传递到背板，不会把塑料块压出凹陷；半圆弧槽的内壁要做光滑过渡，没有尖角棱边，避免夹持时刮伤液压管的外层防护胶层。

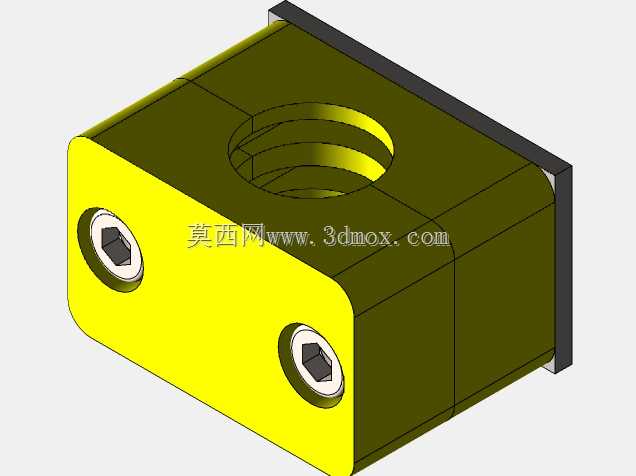

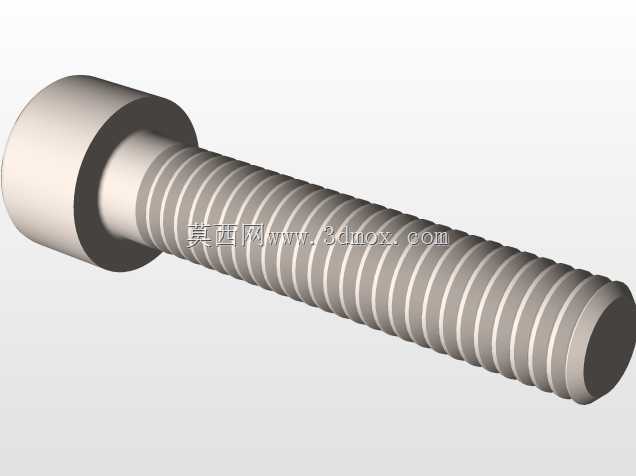

　　从安装逻辑上看，现场施工时先把背板通过预装孔固定在机架的预设安装位，调整好支座的水平位置让圆弧槽对准管路走向，把液压管卡入半圆型腔后，配套的压盖（同系列配对件）扣合在管路另一侧，穿入锁紧螺栓逐步均匀拧紧，夹持力以管路无法轴向窜动、同时管身不会被压变形为准。设计选型时需要根据被固定油管的外径选对应槽径的规格，支座的整体长宽尺寸要匹配安装点位的可用空间，背板上的安装孔间距要和机架上预留的螺孔位置对应，避免现场二次打孔改动机架结构。

　　和传统全金属管夹相比，塑料基体自带一定阻尼特性，设备运行产生的高频振动会被塑料层部分吸收，不会像金属管夹那样和钢管硬接触产生共振噪音，同时塑料本身耐液压油腐蚀，长期接触渗漏的油液不会生锈失效，背部金属背板承担结构连接强度，两种材料组合同时兼顾了夹持韧性和安装刚性，在中低压液压管路固定场景下实用性很强。
