工程塑料拖链电缆防护导向结构

　　该结构件属于设备内部线缆随动防护系统中的典型拖链单元，主要用于自动化生产线、机床运动轴、机械手行走机构、包装设备输送工位以及各类存在往复直线或小半径摆动运动的机械装置中。设备运行时，动力电缆、控制信号线、气管或液压软管需要随运动部件同步移动，如果缺乏约束，线缆会在拖板、机架、导轨附近发生拖拽、弯折、缠绕、摩擦和过度拉扯，长期使用后容易出现外皮磨损、芯线断裂、接头松动等问题。拖链通过多节链板铰接形成可弯曲的导向通道，把线缆收纳在链节内部，使管线按照设定的弯曲半径和运动轨迹反复折叠，从而提高布线整洁度，降低维护频次。

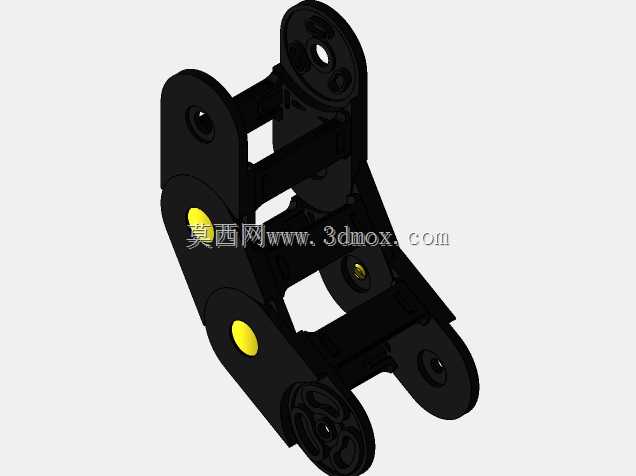

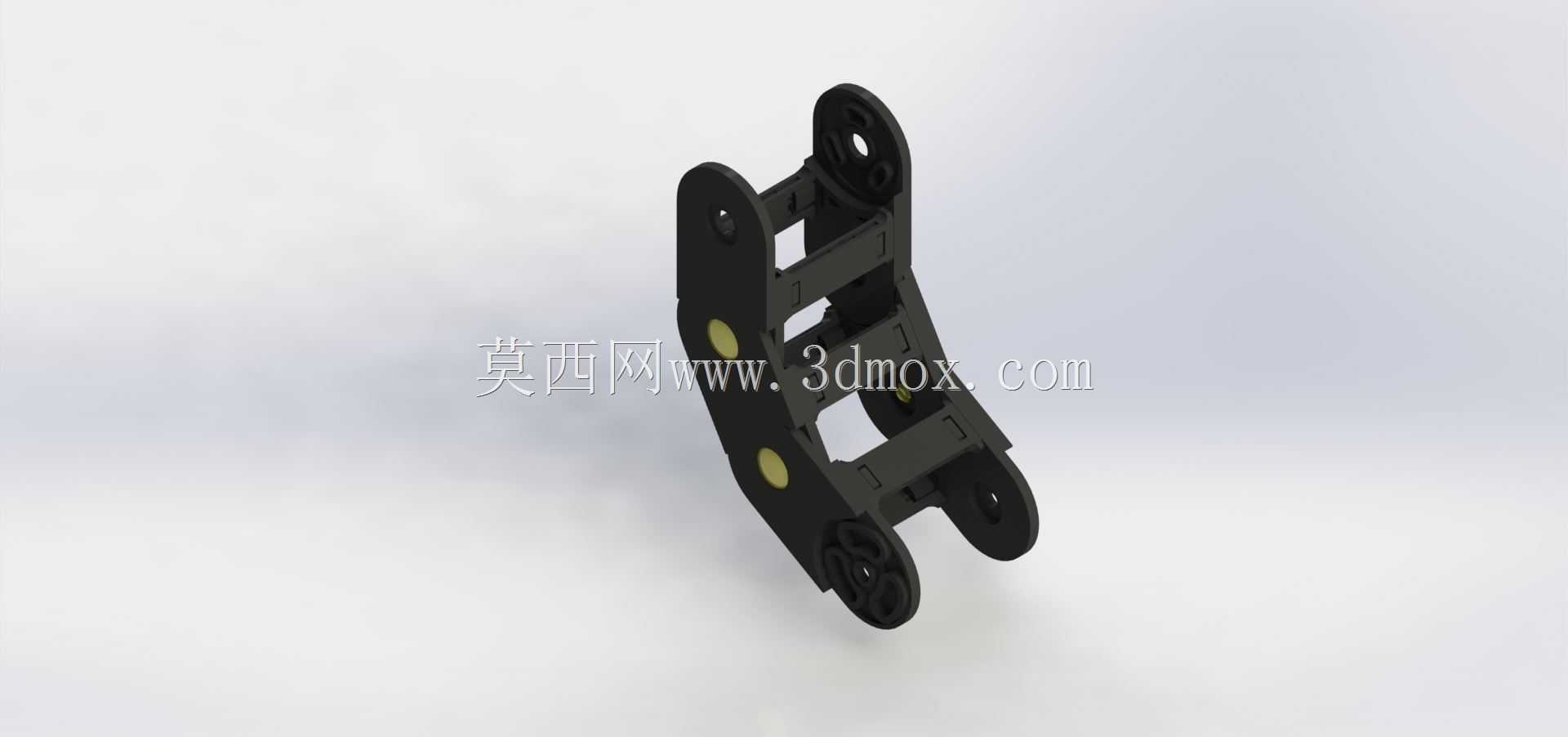

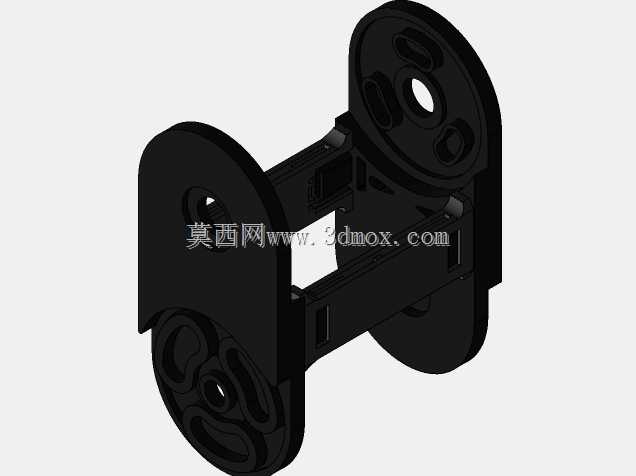

　　从结构形式看，该模型呈现的是轻型工程拖链的一段装配状态，两侧为带铰接孔的链板，中间由横向连接板和隔档形成支撑框架。链板端部采用上下交错的铰接结构，相邻链节可在限定角度内相对转动，弯曲时内侧压缩、外侧展开，运动过程具有明确的极限位置，不会出现无约束弯折。链板上的圆形铰接孔用于销轴配合，孔位周围保留较厚的材料区域，以承受反复转动带来的接触应力。侧面可见的浅色圆点对应销轴端部或限位嵌件，其作用是保证链节转动时销轴不脱出，并使拆装维护更加方便。

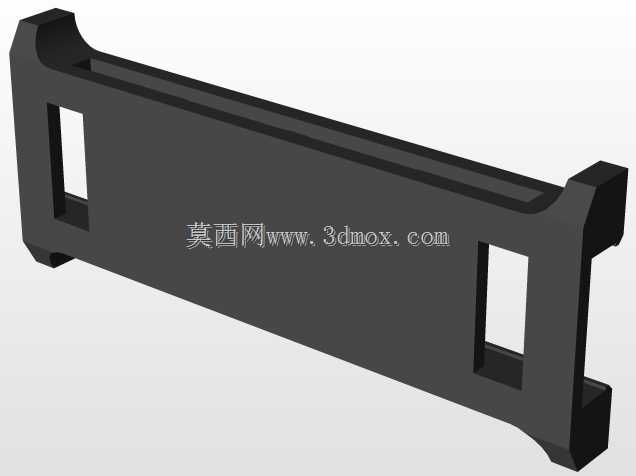

　　设计这类拖链时，首先要确定运动行程、固定端与活动端位置、最小弯曲半径以及链节高度。弯曲半径不能小于所选用电缆或软管允许的最小动态弯曲半径，否则线缆在长期往复运动中会产生过大的疲劳应力。链节内部宽度需要根据电缆数量、外径和排布间隙确定，线缆之间应保留适当空隙，避免运动时相互挤压；当不同直径、不同用途的线缆混装时，可通过隔板进行分层或分腔布置，把动力线与信号线隔开，减少干扰和摩擦。模型中的横向档板承担线缆侧向约束作用，其高度和开口方式会影响装线效率，工程上常见内开、外开或可拆式档板，便于在装配和检修时放入线缆。

　　外形尺寸方面，拖链的外部高度决定了设备机架下方所需的垂直安装空间，外部宽度则与运动拖板两侧的安全边界有关。安装时不能只按模型名义尺寸定位，还要为链节弯曲圆弧、线缆外径膨胀、接头压接区域以及固定端压线板预留空间。水平长行程布置时，通常需要在拖链下方设置支撑槽或导向槽，防止拖链在高速运动中出现拱起、侧翻和拍打；垂直或侧向悬挂布置时，则要关注活动端拉力和链节自重，必要时选用加强型链板或增加支撑轮。固定端一般布置在行程中点附近，以缩短拖链悬空长度、降低运动惯性；若受设备结构限制无法居中，则需复核拖链在极限位置处的弯曲状态和搭接长度。

　　材料选择上，轻型拖链多采用增强尼龙或类似工程塑料注塑成型，具备较好的耐磨性、自润滑性和抗疲劳性能，在常规工业环境中无需额外维护。对于有切削液、油污、碎屑或高温影响的场合，需要关注材料的耐化学性和温度范围，并在结构上增加封闭盖板，防止铁屑、粉尘进入铰接部位。模型中链板轮廓较薄但筋位清晰，这种设计兼顾轻量化与刚性，适合中短行程、中等负载的线缆防护场景。若用于高加速度、长行程或大管径软管布置，则应重新校核链节抗拉能力、销轴剪切强度以及支撑板承载宽度。

　　建模时需要重点表达链板铰接关系、节距、转动角度和内部容纳空间，而不是单纯建立静态外观。相邻链节应按实际装配关系设置同轴销轴和角度限位，弯曲段要体现统一的弯曲半径；线缆可按最大外径建立简化实体，用于检查填充率和最小间隙。安装边界处还应加入接头、固定板和压线片位置，确认拖链在全行程中不会与导轨、丝杠、护罩或机身焊缝发生干涉。该结构虽然外形简单，但对运动设备的可靠性影响直接，合理选型和布置能够使管线在高频往复运动中保持稳定、有序和可维护。
