华硕台式电脑主机机箱结构设计

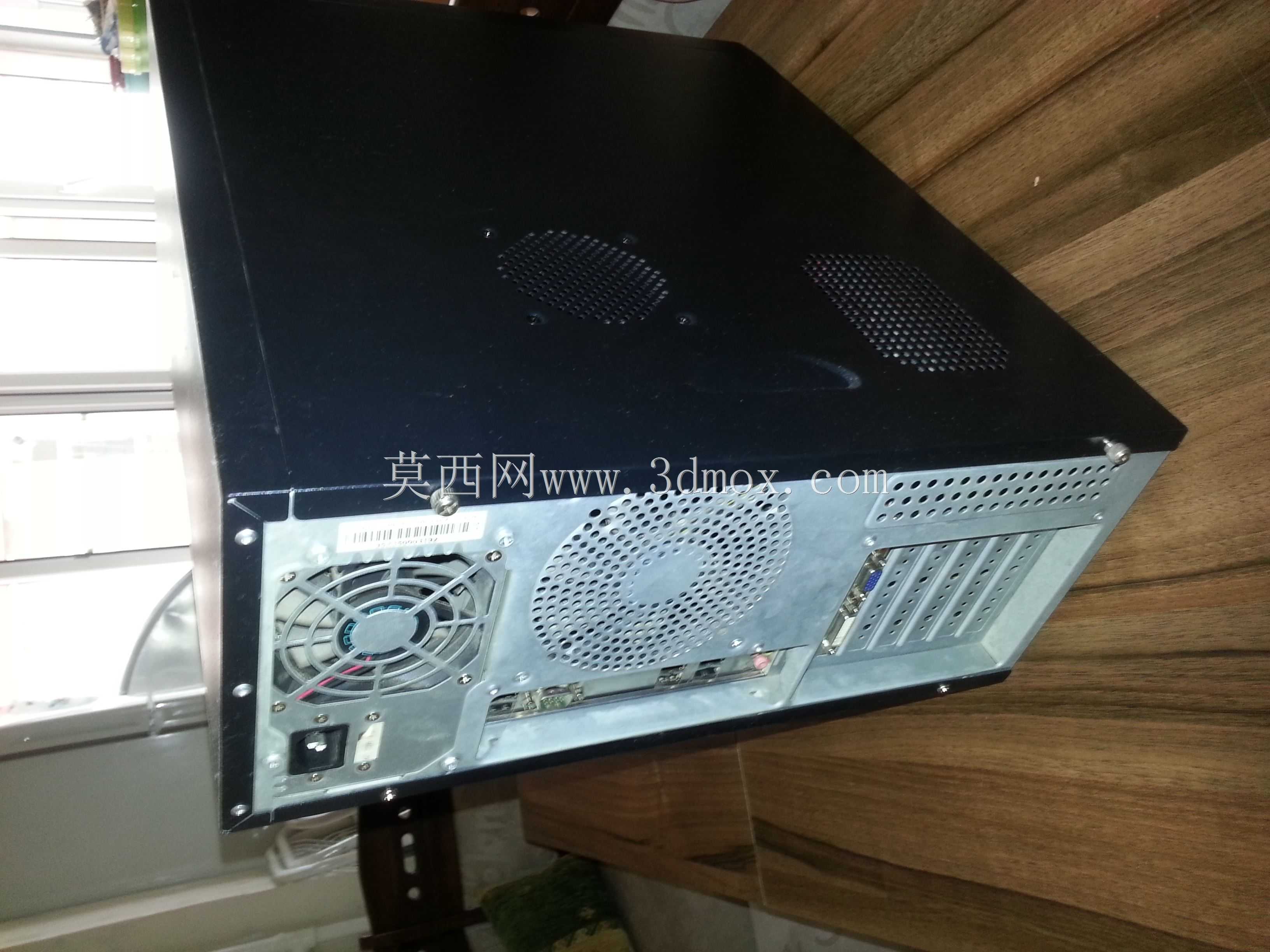

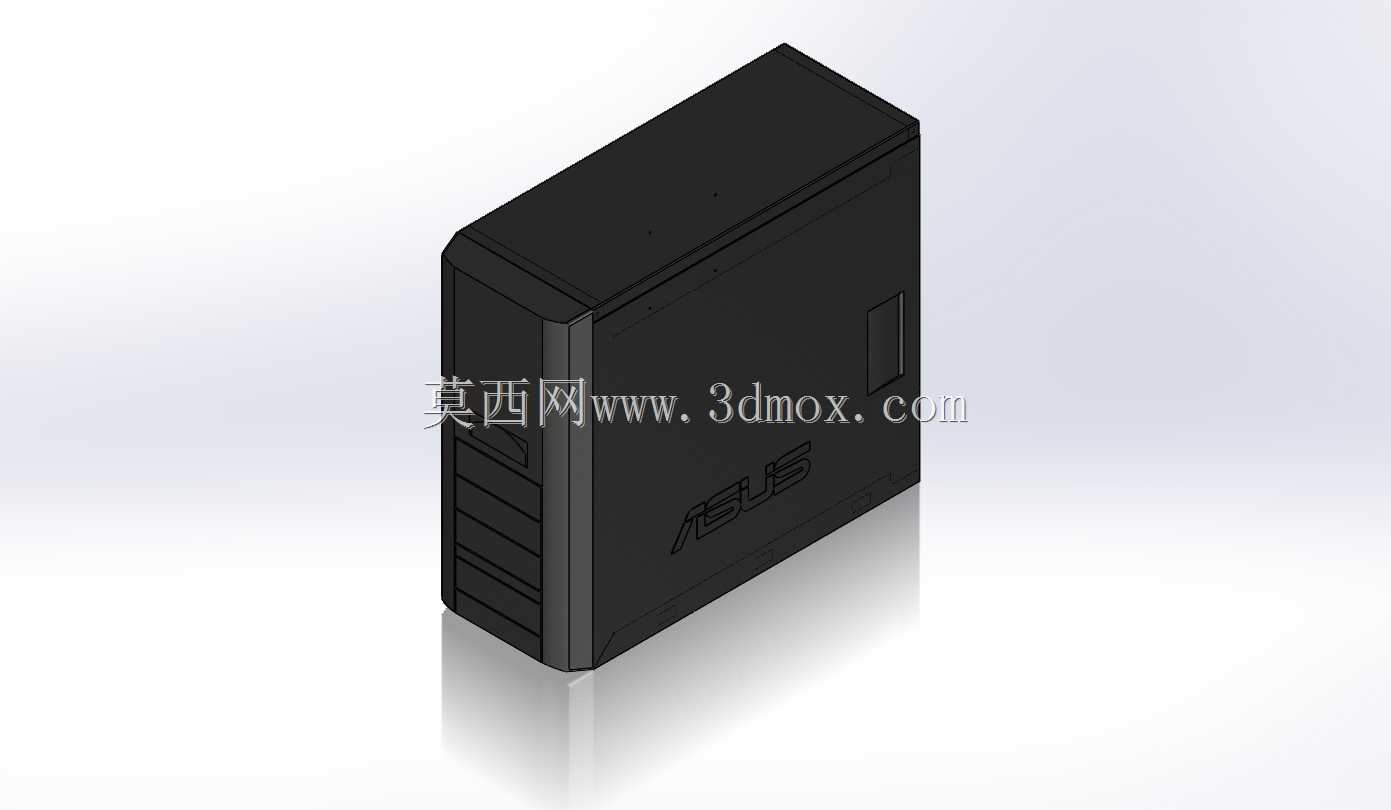

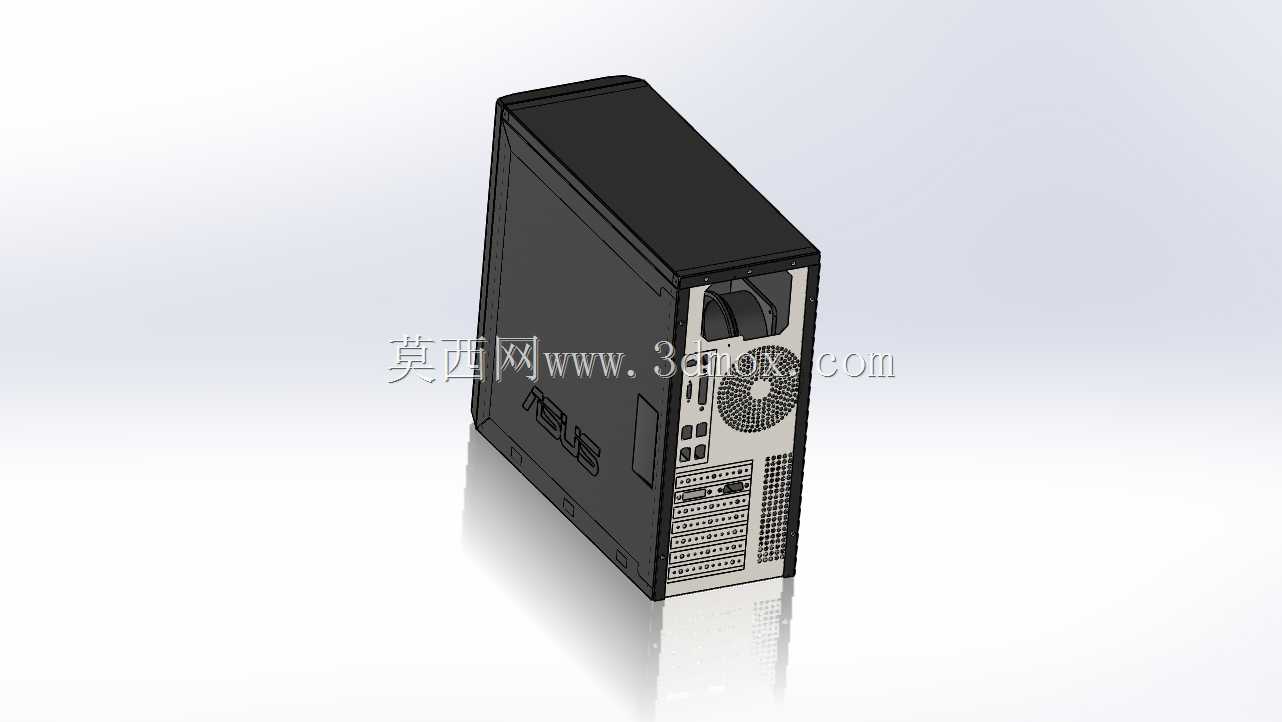

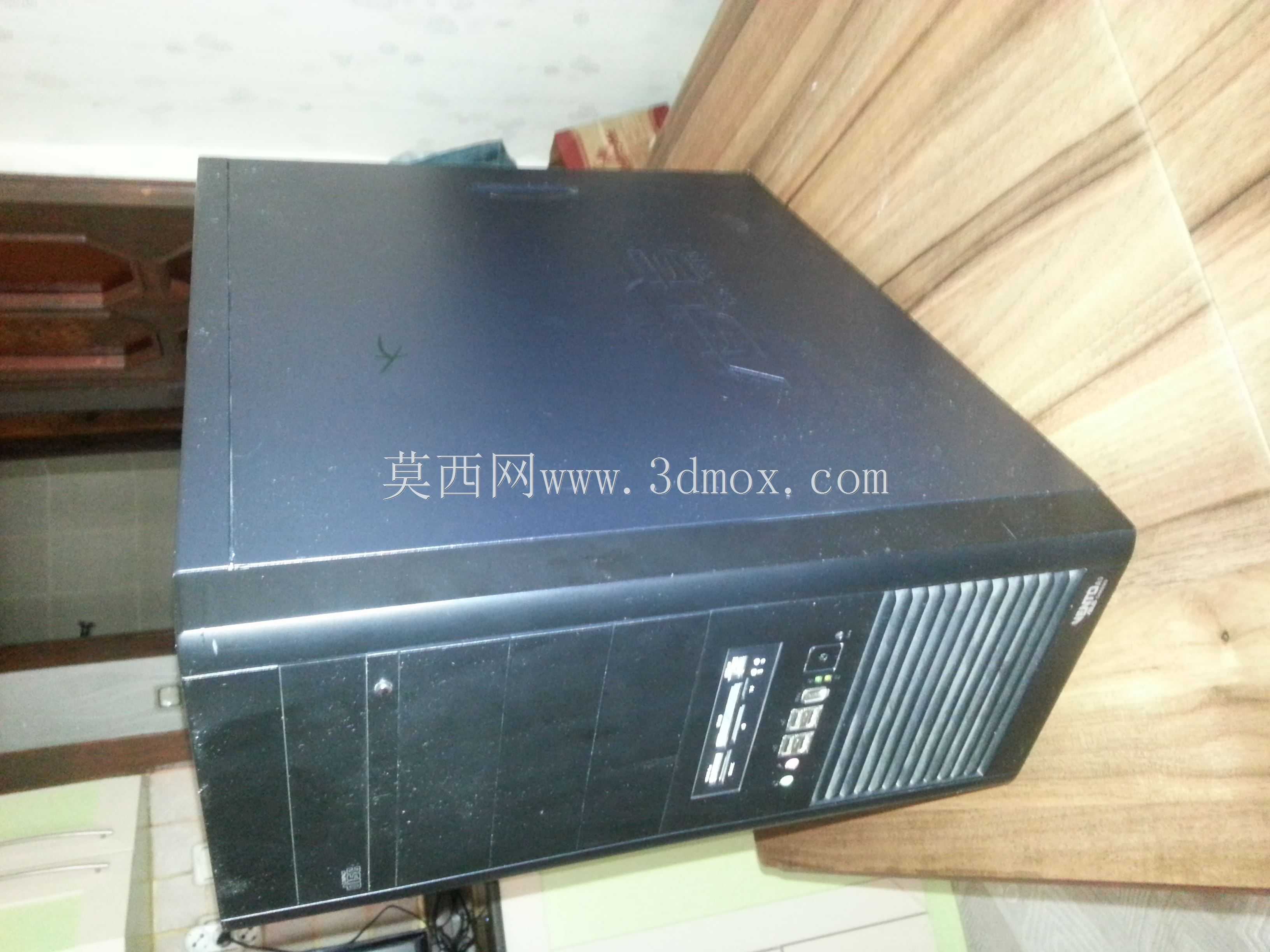

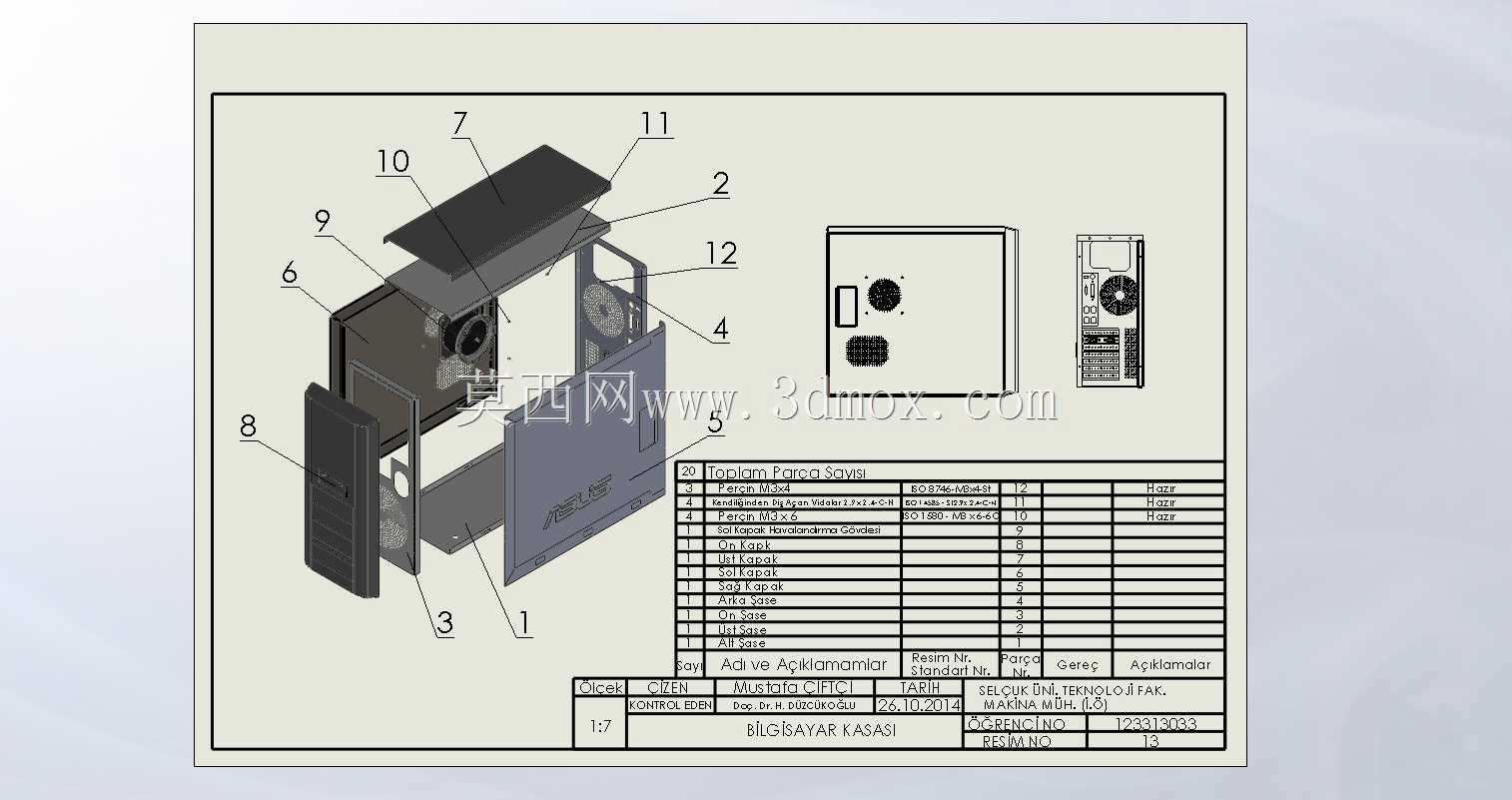

　　这套台式电脑主机机箱结构，围绕常规ATX平台的硬件承载、散热组织与装配维护展开，整体采用立式塔式布局，机箱主体为钣金折弯成型的封闭壳体，前面板集成品牌标识区域，后置面板完整排布电源接口位、主板IO挡板开孔、扩展插槽挡片以及散热风扇安装位，能够适配主流台式机硬件的组装需求。

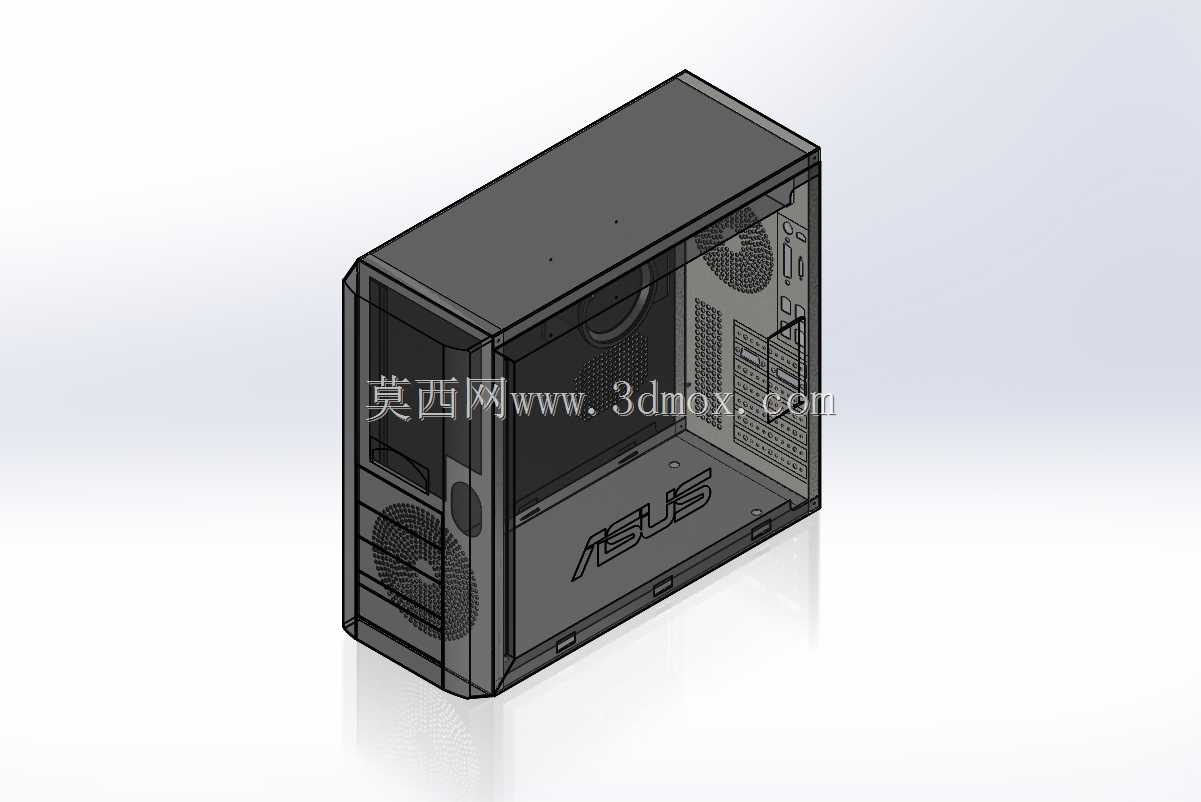

　　从实际使用场景来看，这类机箱既可以满足家用办公主机的装配要求，也能承载常规性能级台式平台，在小型工作室、工业控制工位、日常设计办公场景中都有广泛应用。机箱内部预留了主板安装铜柱位、电源安装仓、硬盘托架固定点位，走线空间在侧板与硬件托架之间做了预留，装配时可以将供电线、数据线沿机箱侧边理线，避免线缆遮挡进风通道。

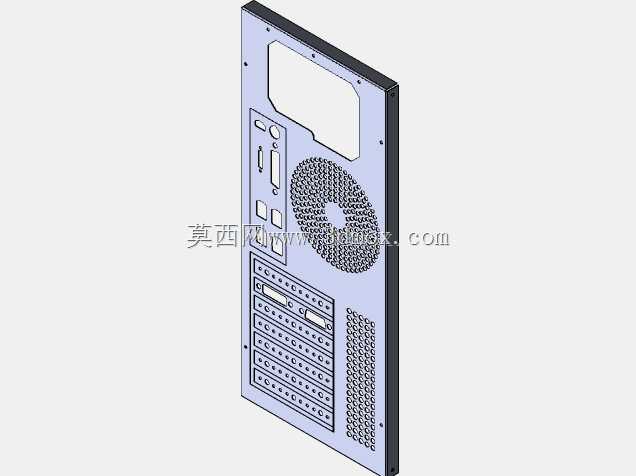

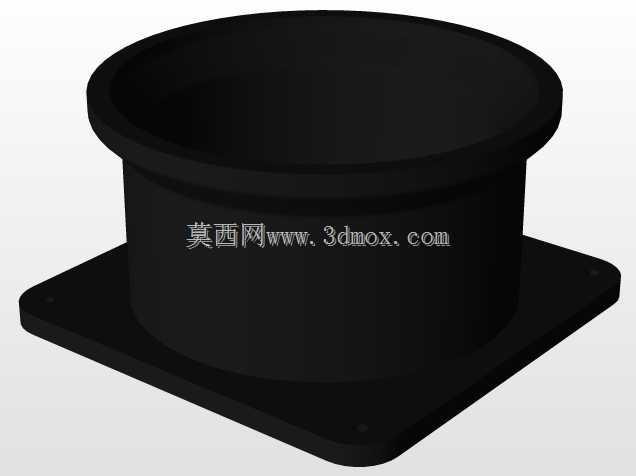

　　散热设计上，机箱后部预留了标准120mm风扇安装孔位，对应后置出风风道，前面板下方与侧板区域开设了多组通风格栅，冷空气可以从面板格栅进入机箱内部，流经CPU散热器、显卡发热区域后，由后置风扇直接将热空气排出，形成顺畅的前后贯穿风道，避免机箱内部积热。后置IO区域的开孔严格对应标准主板接口布局，键鼠USB接口、音频接口、视频输出接口、网线接口都可以直接从挡板位伸出，不需要额外修改开孔。

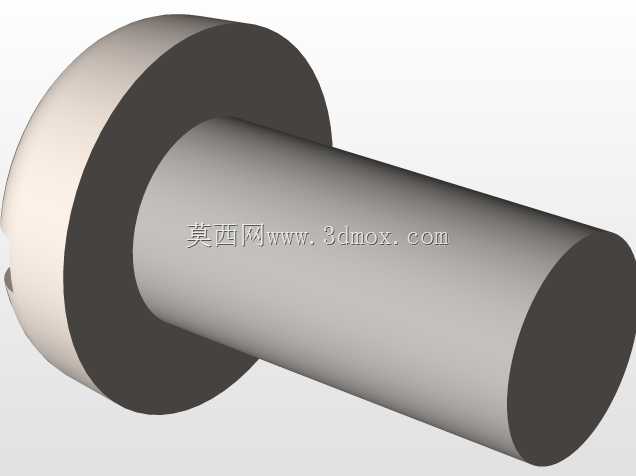

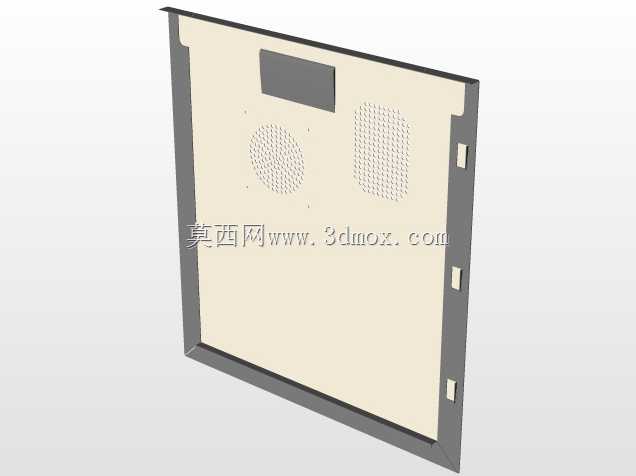

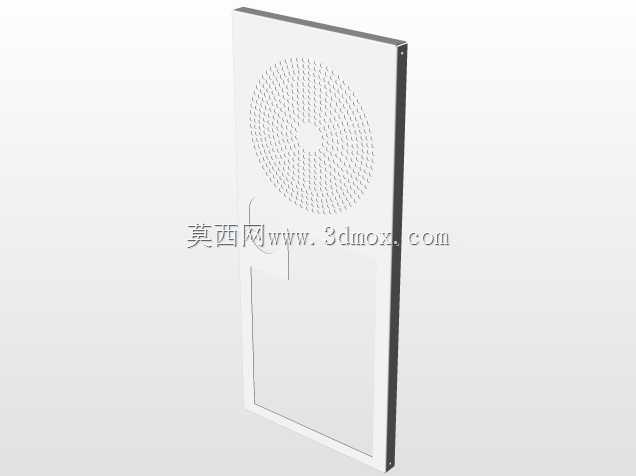

　　结构设计层面，机箱钣金件采用折弯加卡扣固定的组合方式，侧板通过侧边卡槽与后部手拧螺丝固定，日常拆装硬件时不需要完全拆解整机，拧下后部固定螺丝即可向后方抽出侧板，大幅提升硬件升级、清灰维护的效率。机箱底部预留了脚垫安装位，抬升机箱底部与放置台面的间隙，既可以避免桌面水渍直接接触钣金底面，也能辅助底部进风，同时降低机箱运行时的振动传递。

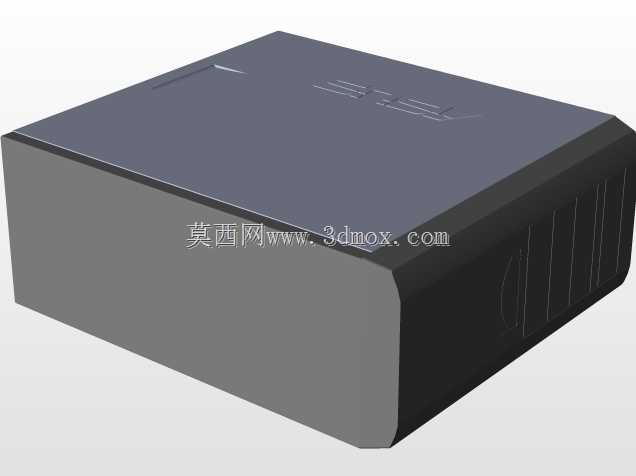

　　外形尺寸上，这款机箱属于标准中塔规格，宽度方向预留了足够的CPU散热器高度空间，能够兼容高度160mm以内的塔式风冷散热器，显卡长度方向的安装空间可以容纳320mm以内的常规独立显卡，电源仓支持标准ATX电源安装，硬盘位同时兼顾3.5英寸机械硬盘与2.5英寸固态硬盘的固定，不同存储硬件都可以找到对应的安装点位。

　　安装边界方面，机箱放置时需要在后部预留至少50mm的空间，保证后置出风不会被墙面遮挡，前面板进风区域也不建议堆放文件、杂物遮挡格栅。机箱钣金边缘做了折边处理，装配时不会出现锋利毛边划伤操作人员的问题，扩展槽位采用可拆卸挡片设计，安装独立显卡、采集卡等扩展硬件时，只需要拆除对应位置的挡片即可，不需要对机箱本体进行切割修改。前面板的品牌区域做了内嵌造型，既强化外观辨识度，也不会额外占用内部硬件安装空间，整体结构在保证结构强度的同时，尽可能压缩了无效体积，适配多数办公桌下、桌面台面上的放置空间。
