镂空辐条式金属绕线盘轮体结构

　　这款轮盘类构件的核心使用场景集中在线缆、细钢丝、柔性带状物料的收放工位，常见于小型线束加工台、通讯线路抢修辅具、户外线材临时收纳装置以及实验室细径管线整理环节。不同于整体实心轮盘的厚重设计，该结构采用双侧对称辐条轮缘搭配中心轮毂的布局，整体自重控制在较低水平，单人即可完成搬移与装机操作，在频繁转场的户外作业场景下，能大幅降低作业人员的负重负担。

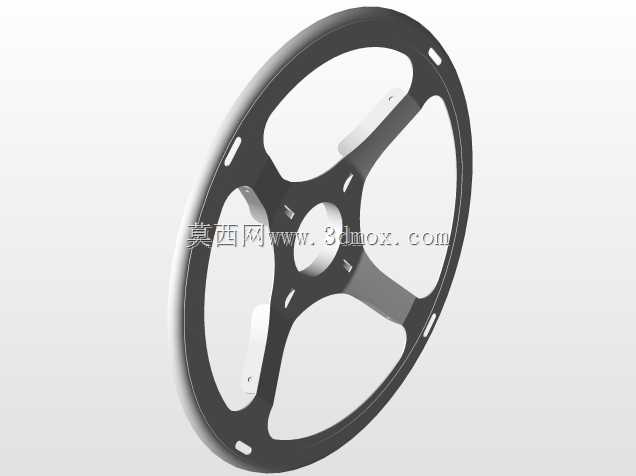

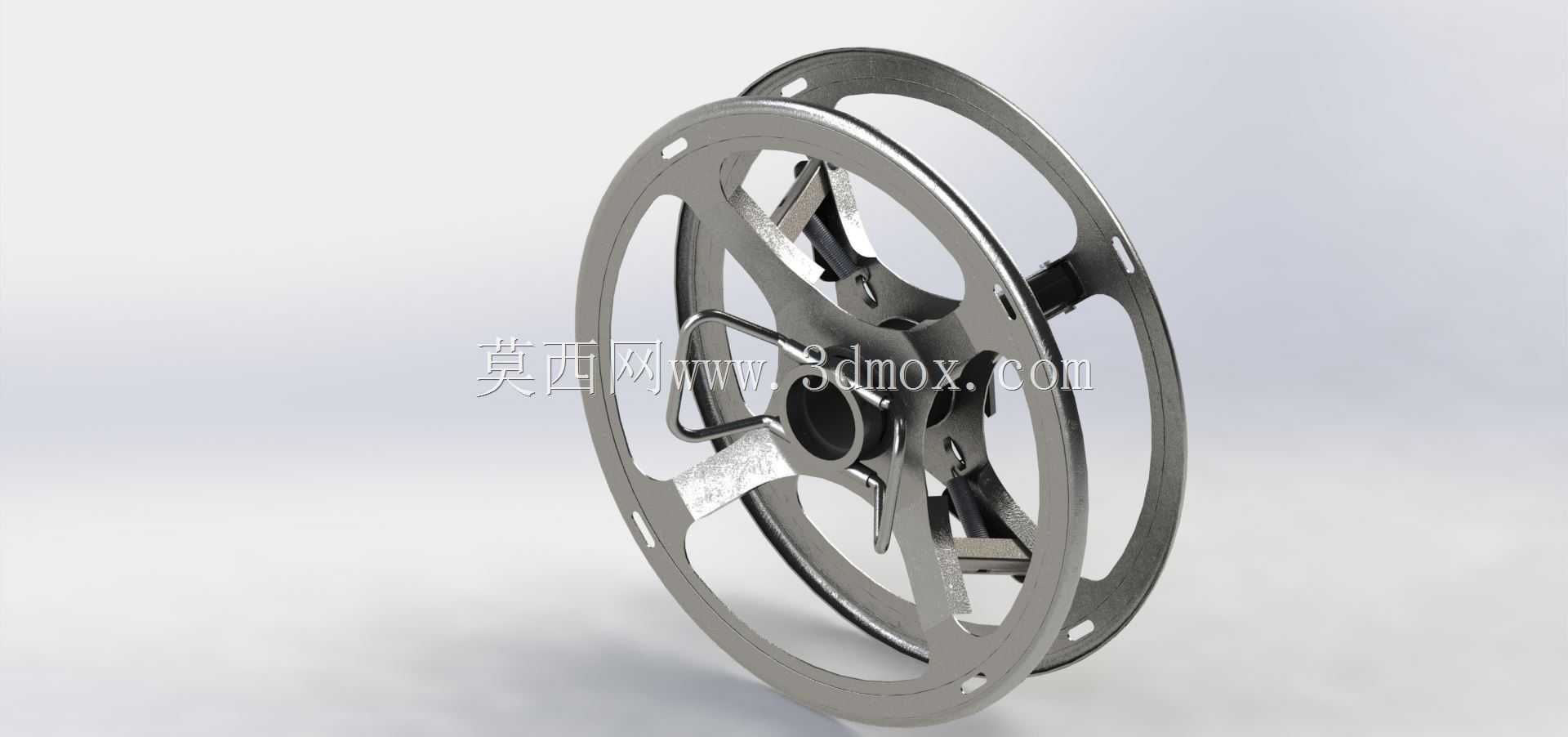

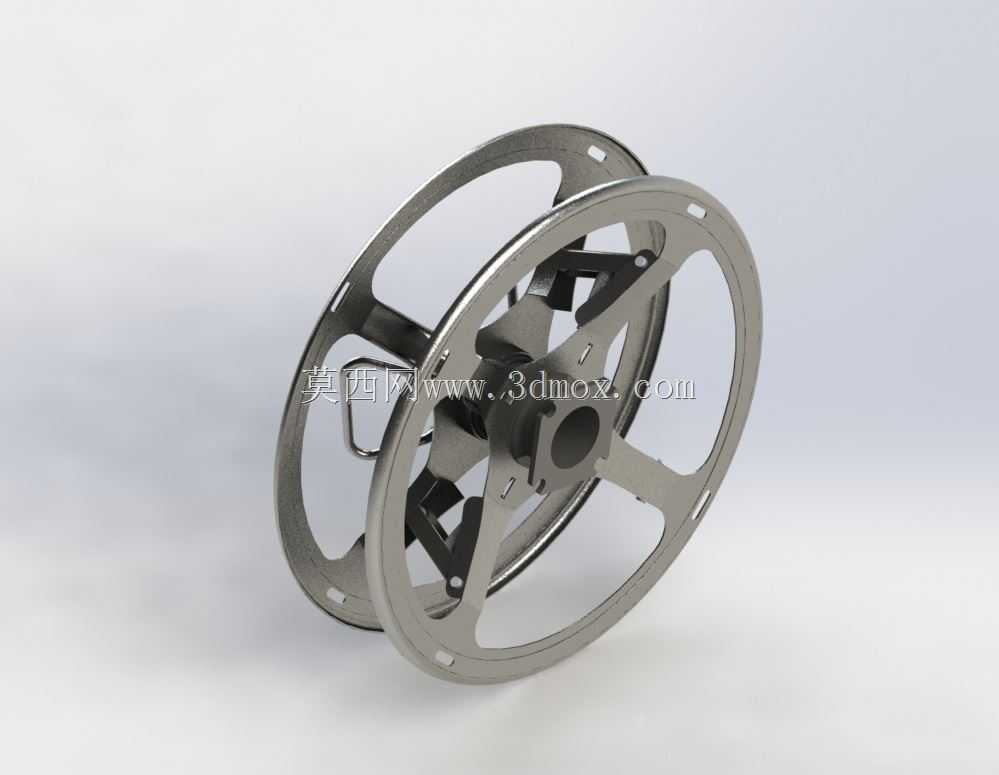

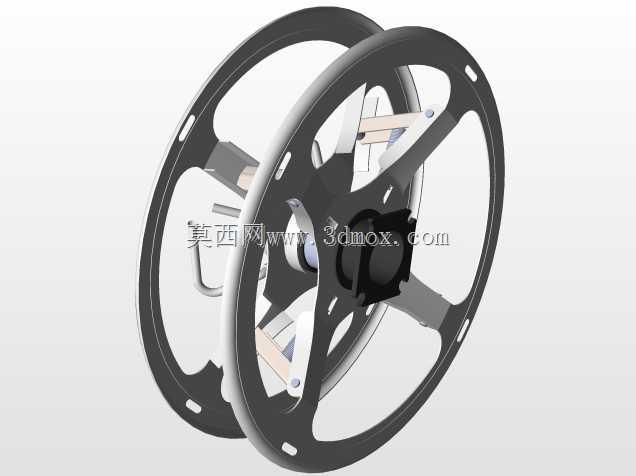

　　从结构受力逻辑来看，两侧轮缘采用等厚环形边框设计，边框内侧均匀分布六根径向辐条，辐条与中心轮毂之间通过弯折过渡段衔接，既避免了直角连接处的应力集中问题，也让轮盘在承受缠绕物料的径向张紧力时，载荷可以沿辐条均匀分散到整个环形轮缘上。轮缘上预留的多个小尺寸定位缺口，作用是在缠绕收尾时将线材端头卡入固定，防止收纳完成后线材松脱散乱，缺口边缘做了钝化处理，不会划伤线材外绝缘层。中心轮毂设置同轴通孔，可匹配对应直径的固定转轴，轮毂端面的异形卡位结构能够和收线设备的驱动拨叉嵌合，传递旋转扭矩时不会出现打滑空转的情况。

　　设计过程中优先考量了减重与刚性的平衡：如果采用实心侧板结构，同等外径下整体重量会提升三倍以上，不仅转动惯量过大导致启停顿挫，长期使用还会增加驱动端的负载损耗；而镂空辐条方案在保证轮缘抗挤压变形能力的前提下，去除了侧板中部的冗余材料，转动时的风阻也明显降低，手动收线时操作手感更轻便。辐条之间的大尺寸镂空区域，一方面方便作业人员随时观察内部线材的剩余缠绕量，另一方面在户外使用沾附泥水、灰尘后，可以直接用水冲洗，淤积的杂物能快速从镂空间隙排出，不会在封闭侧板内部积存腐蚀构件。

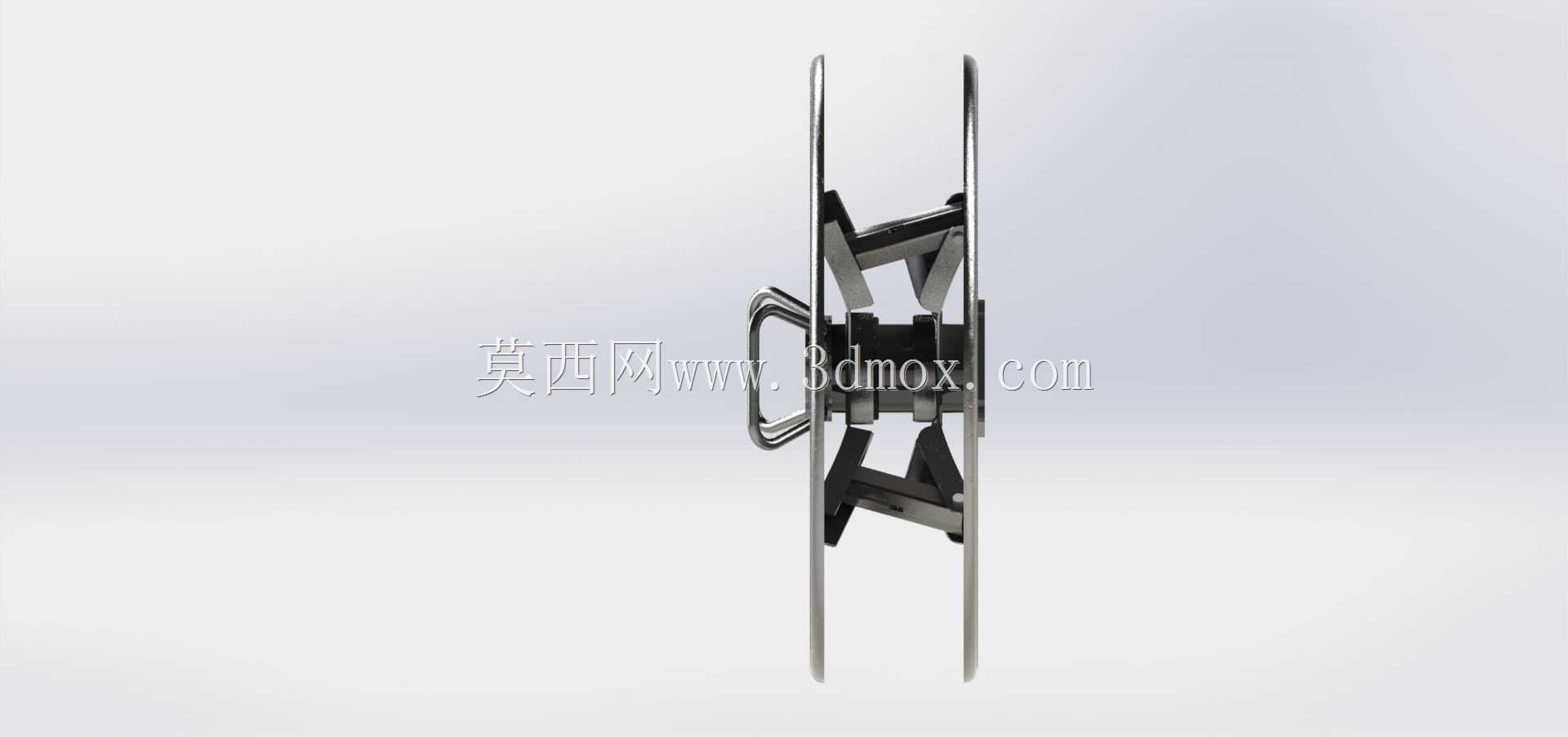

　　安装边界方面，该轮盘的轴向宽度控制在窄幅区间，可适配多数台式收线架的卡槽间距，两侧轮缘的同轴度公差在设计时做了严格约束，高速转动时不会出现径向跳动剐蹭机架的问题。中心安装孔的孔径按照通用收线设备的转轴规格做匹配，孔壁预留了足够的壁厚，长期反复拆装也不会出现孔位磨损失圆的情况。轮缘的外翻边高度经过合理设定，既能够阻挡缠绕的线材从侧边滑出，也不会因为边高过大导致穿线、取线时操作受阻。

　　在实际功能拓展上，该轮盘不仅可以收纳电线、钢丝绳，也可用于缠绕包装带、柔性气管、细绳类物料，辐条的间隙还可作为临时捆扎的穿丝位，收纳完成后可直接用扎带穿过间隙固定线卷，无需额外搭配挡线配件。整体金属材质的构件抗冲击性能优于塑料轮盘，在工地、野外等粗粝作业环境下不慎摔落也不易出现开裂变形，长期重复使用的维护成本极低。结构建模时所有衔接处均做了圆弧过渡处理，既符合钣金折弯或者铸造成型的工艺要求，也消除了锐边毛刺带来的操作安全隐患，徒手搬运、调整线材时不会被边角划伤。
