多层抽屉式移动工具存储柜结构

　　这套多层抽屉式移动工具存储结构面向车间、维修班组、装配工位和小型仓储区域的工具集中管理需求，核心作用是把零散量具、刀具、紧固件、手动工具和常用备件按使用频率分层收纳，减少作业现场工具混放、寻找和丢失的问题。整体采用立式窄柜体布局，主体由侧立板、顶板、底板、背部封板、多层水平抽屉以及底部支撑脚组成，外形接近高而窄的长方体，适合靠墙布置或放置在工位之间的狭窄通道旁。柜体高度明显大于宽度和深度，这种比例在占地面积有限的维修间里比较实用，既能利用垂直空间增加收纳容量，也不会过多占用人员通行和设备操作区域。

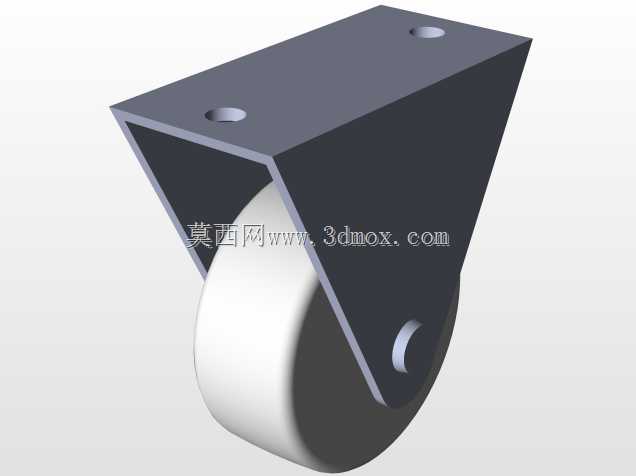

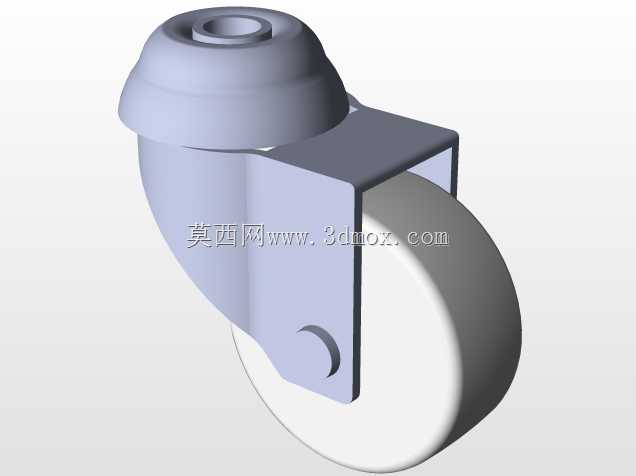

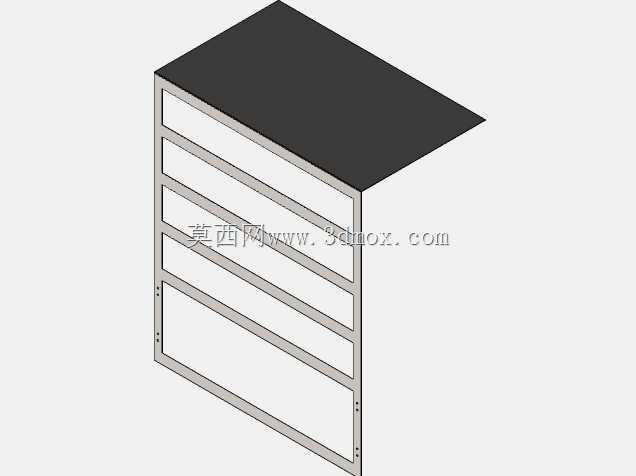

　　从结构组成看，两侧立板承担主要承载和定位作用，顶板与底板将框架上下封闭，背部封板提高整体抗扭刚度，同时避免小件工具从后方滑落。多层抽屉沿高度方向平行布置，抽屉面板形成明显的横向分层，使用者可以根据工具类型划分区域：上层放置轻巧、高频取用的量具和小型手动工具，中层放置扳手、套筒、夹具等中等重量物件，下层靠近重心位置放置较重的工装、备件或盒装耗材。底部设置支撑脚，使柜体与地面之间留出少量间隙，便于清扫积屑和积液，也能避免底板直接接触潮湿地面。若后续需要在不同工位之间转运，可在底部边界内替换为脚轮组件，但轮距和安装高度需要重新校核，防止满载时重心偏高导致晃动。

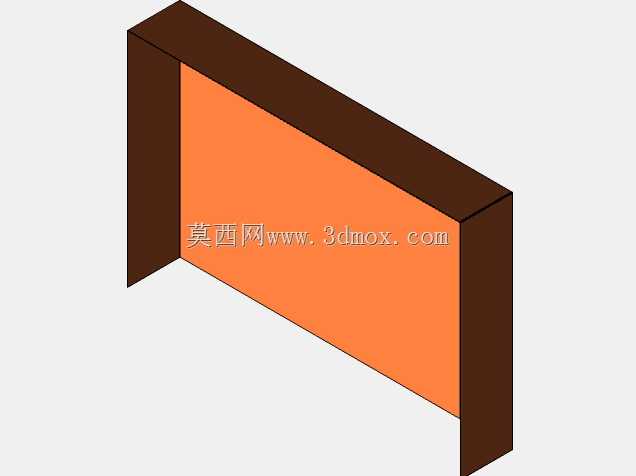

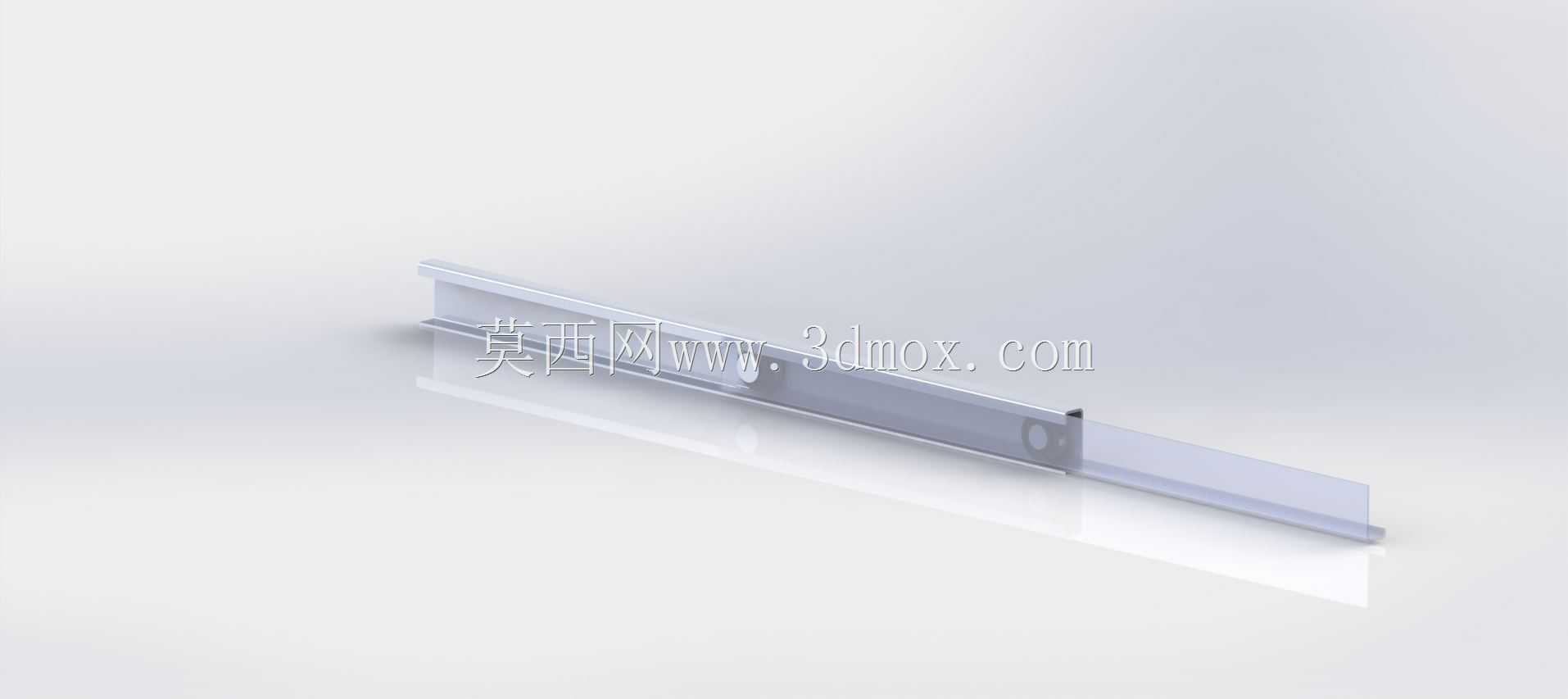

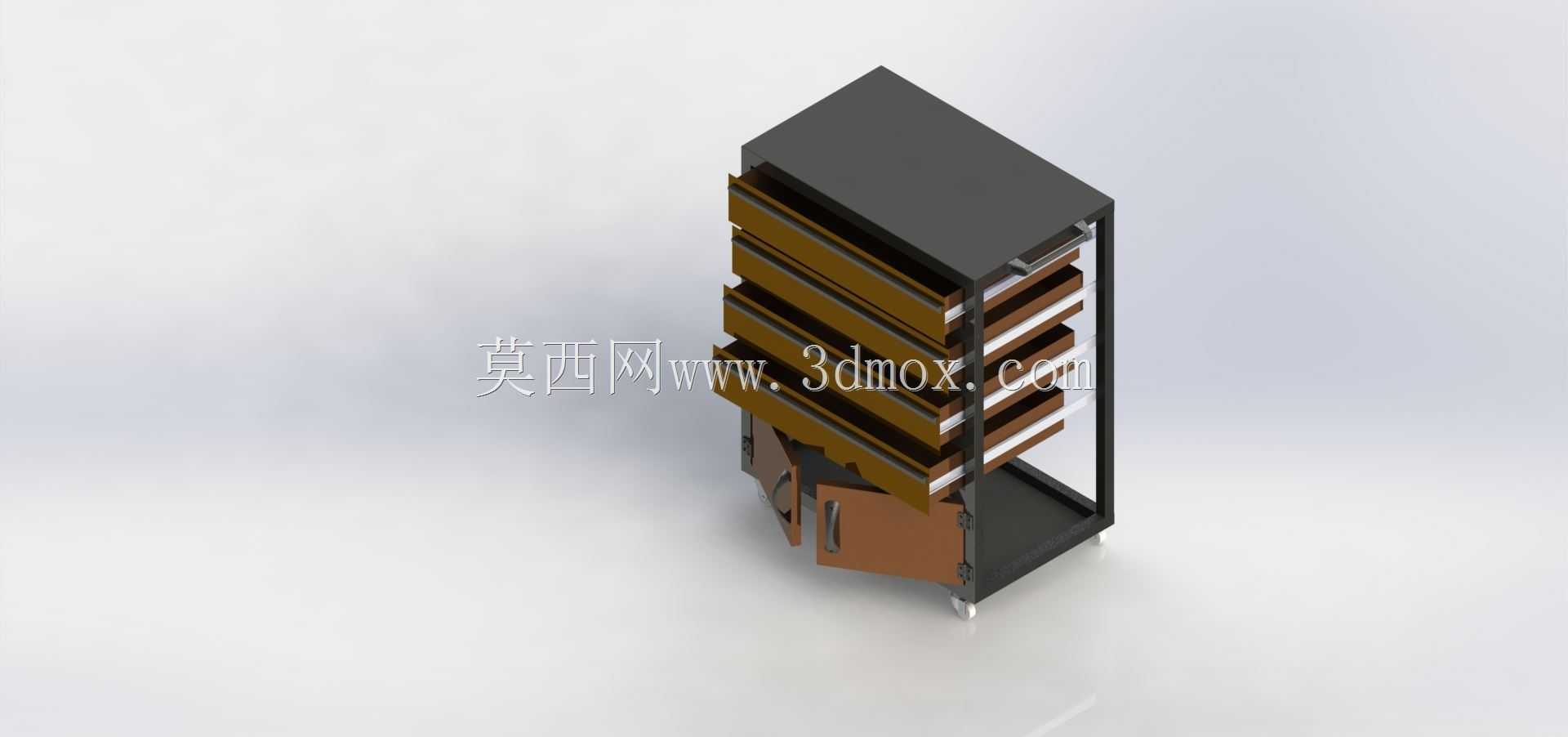

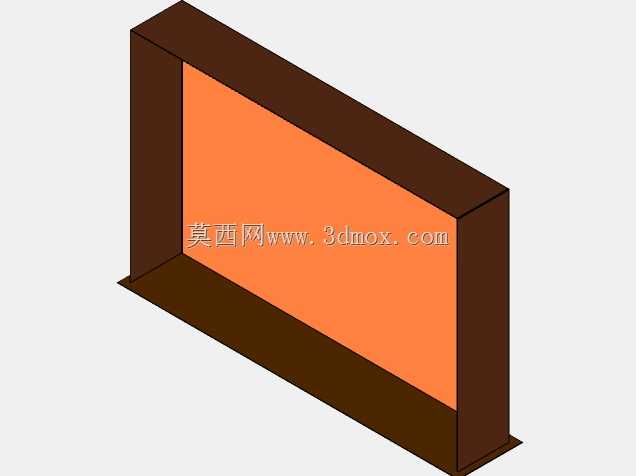

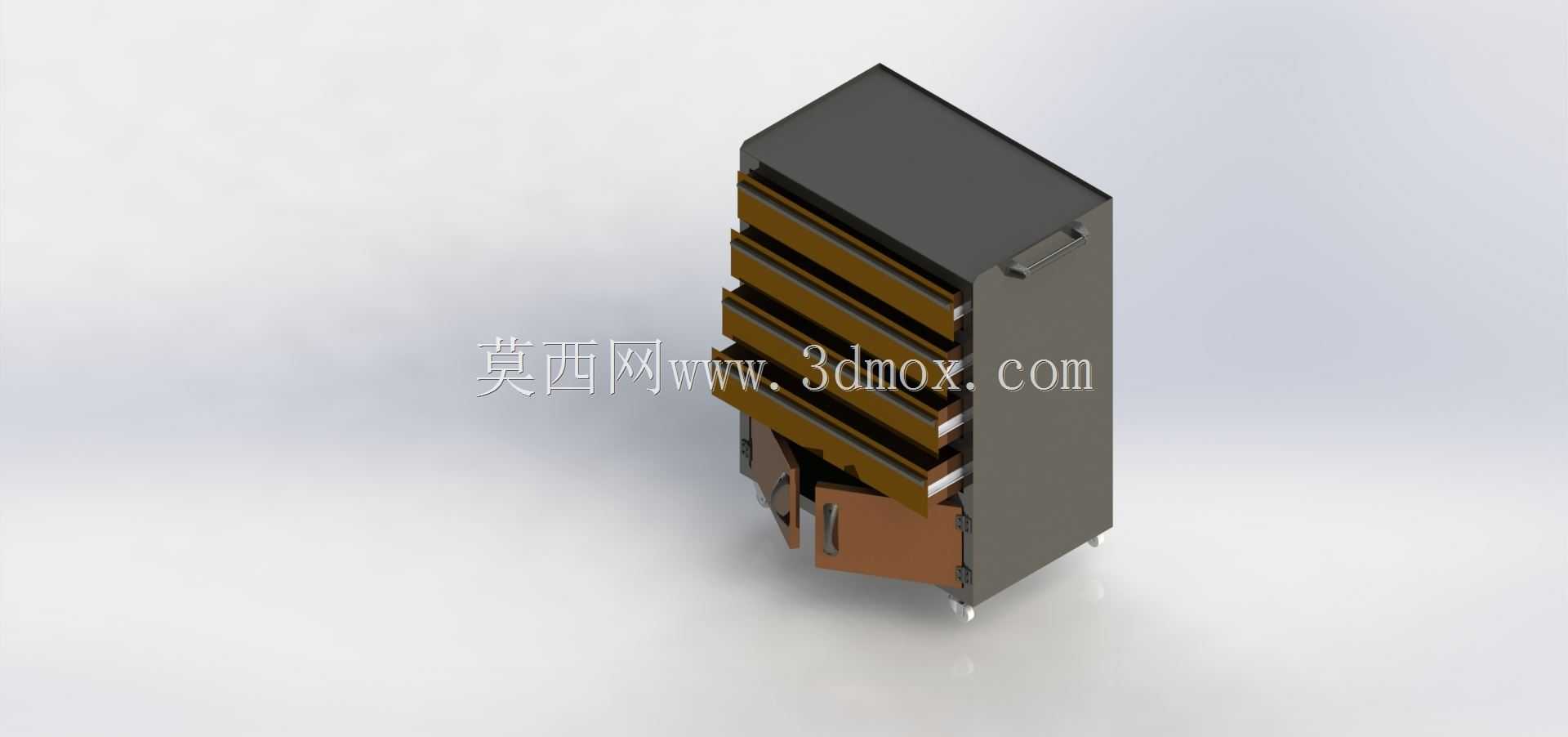

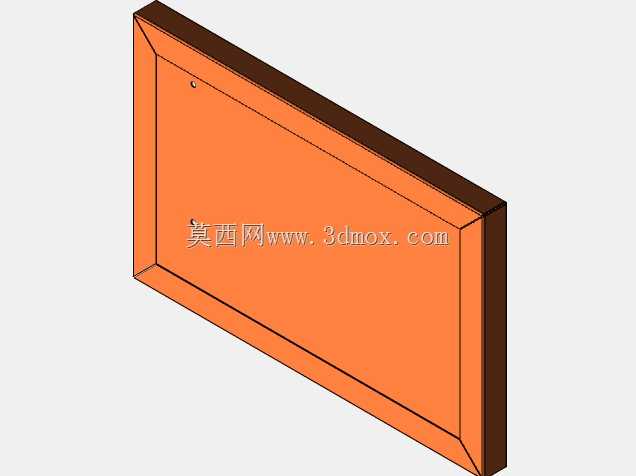

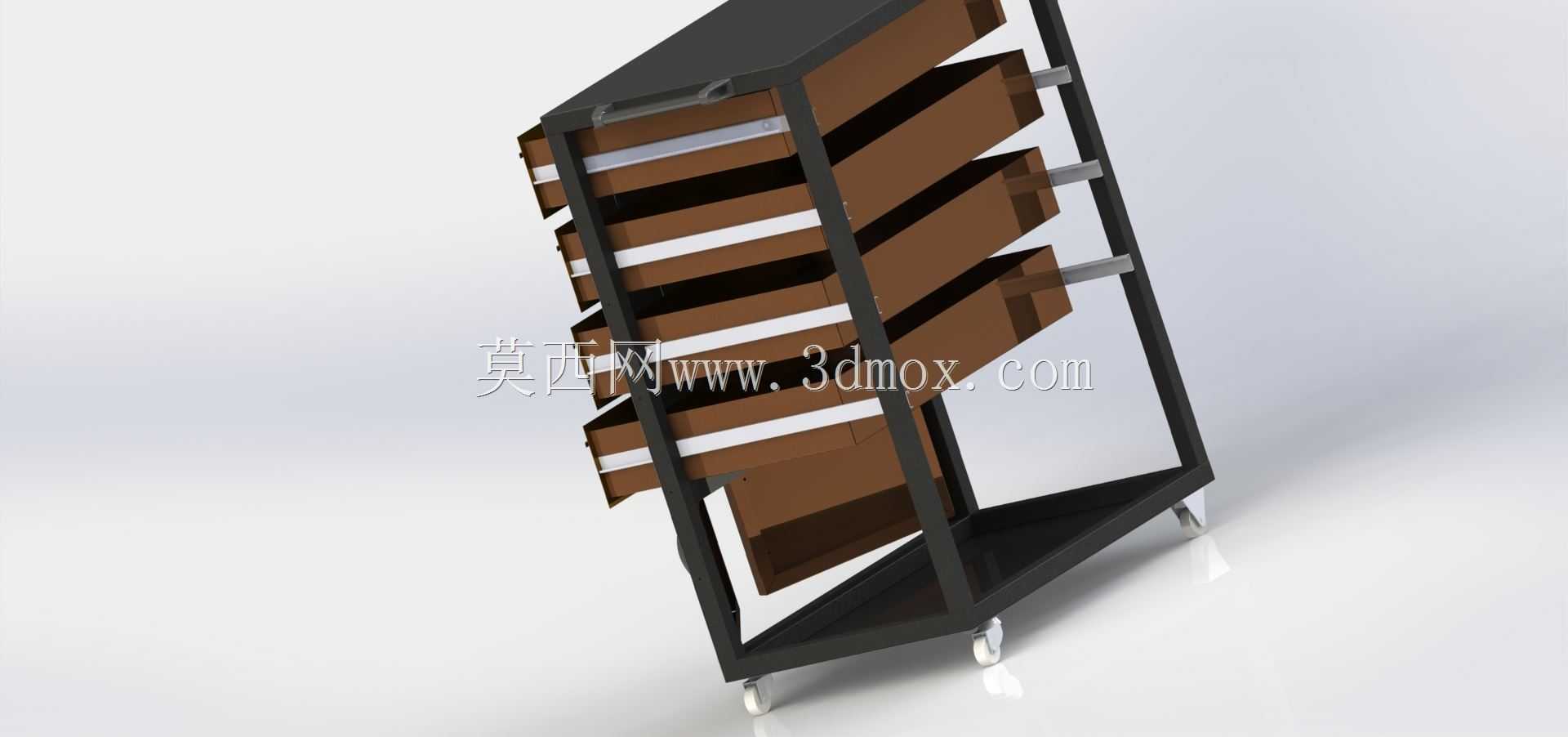

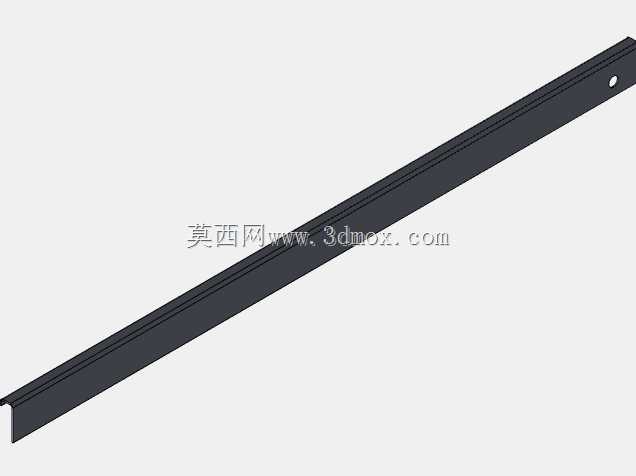

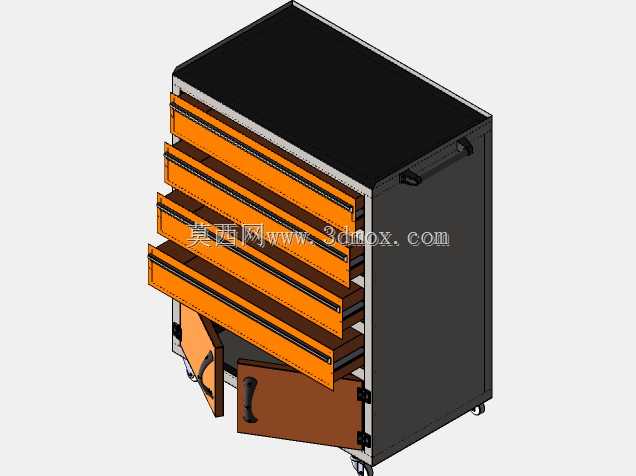

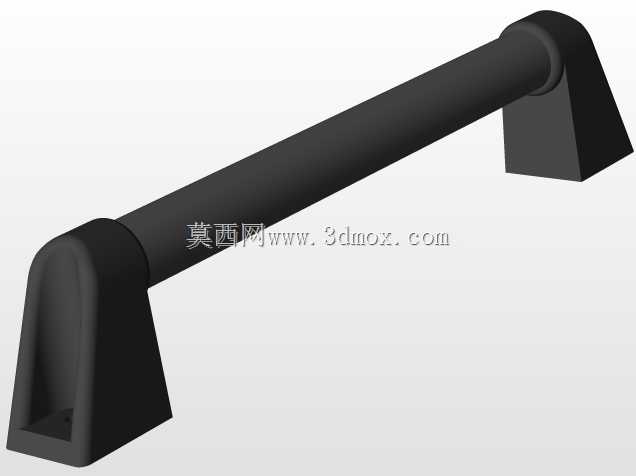

　　抽屉部分采用前拉式开启思路，面板与内部承载盒体组合，前端设置便于抓握的结构。模型中下部抽屉呈现开启状态，能够直观看到抽拉运动关系和内部容纳空间。实际设计时，抽屉与柜体之间需要配置滑轨或导向槽，滑轨选型应结合单层载荷、开启行程和使用频率确定；对于存放重型工具的低层抽屉，宜采用承重能力更高的滚珠滑轨，并设置限位结构，避免完全拉出时脱落。抽屉关闭后，前面板应与柜体正面保持齐平，既减少突出物对人员通行的干涉，也让外观更规整。若用于刀具、精密量具等对碰撞敏感的物品，可在抽屉内增加可分割泡棉、塑料隔板或成型衬垫，将不同工具隔离固定。

　　柜体侧面为连续板式结构，能够承受抽屉传递的弯曲和侧向力。顶部封闭面板可作为临时放置面，但不宜长期堆放过重物件；若作为移动工具车使用，顶面边缘可增加挡边，防止转运过程中小件滑落。背部封板除了增强刚度，也适合在靠墙安装时形成防护面，避免工具与墙面直接摩擦。整体安装边界主要由柜体外形宽度、深度、抽屉完全拉出后的前方距离以及开门或人员操作空间决定。布置时不能只看柜体静止占地，还要预留抽屉开启行程，前方至少应留出抽屉抽出和人员蹲取工具的空间；若现场通道较窄，可考虑将柜体设置在工位侧后方，使抽拉方向避开主通行路线。

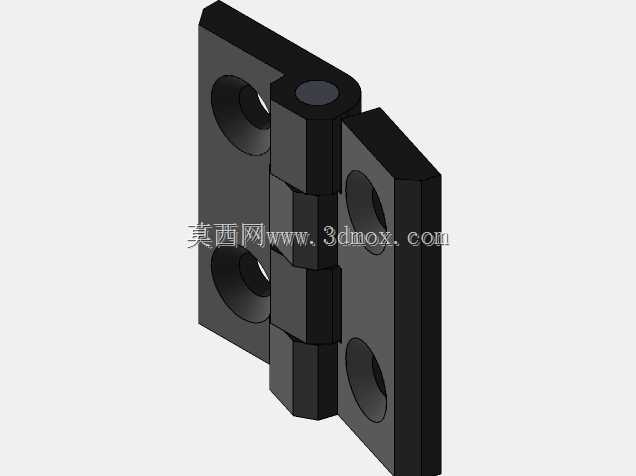

　　在功能特性上，该结构强调分类存储、快速取用和现场整洁。多层独立抽屉能够把不同规格的工具分开，相比开放式货架，更适合防尘、防掉落和精细化管理；相比大型工具柜，窄体结构在小批量维修、实验试制和单元化生产区域更灵活。柜体颜色和面板分色可根据车间管理要求调整，例如用不同抽屉颜色区分电工工具、切削刀具、测量器具和易损备件，从而降低误取概率。门锁或卡扣结构也可按管理需求加入，尤其是共用班组场景下，可防止工具移动后无法追溯。

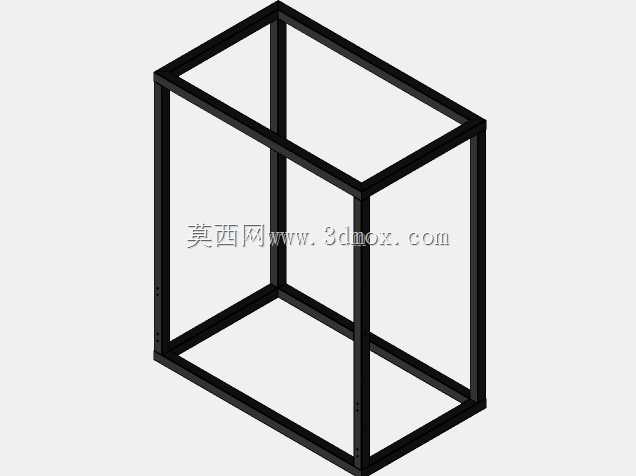

　　建模时需要重点表达侧板与层板的连接关系、抽屉厚度、面板间隙、滑轨安装位置以及底部支撑高度。钣金件设计中，侧板可通过折弯形成加强边，层板与侧板采用螺钉、点焊或折弯卡扣连接；若采用钢板焊接框架，则应在关键承载位置增加加强筋，防止满载抽屉反复抽拉后框架变形。抽屉内部盒体应注意边缘折弯和圆角处理，避免锋利边划伤操作人员。通风要求不高时，背板可采用整板；若需要减轻重量或观察内部，也可改为局部开孔板，但开孔位置不能明显削弱侧板连接区域的刚度。

　　载荷分配应遵循上轻下重的原则，重型物件尽量放在低位抽屉，使整柜重心靠近底部。移动使用时，这一点尤其关键，因为脚轮、地面缝隙和急停动作都会放大倾覆风险。固定放置时，支撑脚应保证四点稳定接触，地面不平可通过可调脚垫补偿。柜体与墙面、设备之间应保留少量检修间隙，背部和侧面不宜被管线完全封死，以便后期检查连接螺钉、滑轨和变形情况。通过这些结构处理，该工具存储柜能够在维修、装配、检验和通讯设备维护等场景中承担稳定的工具整理与就近取用功能。
