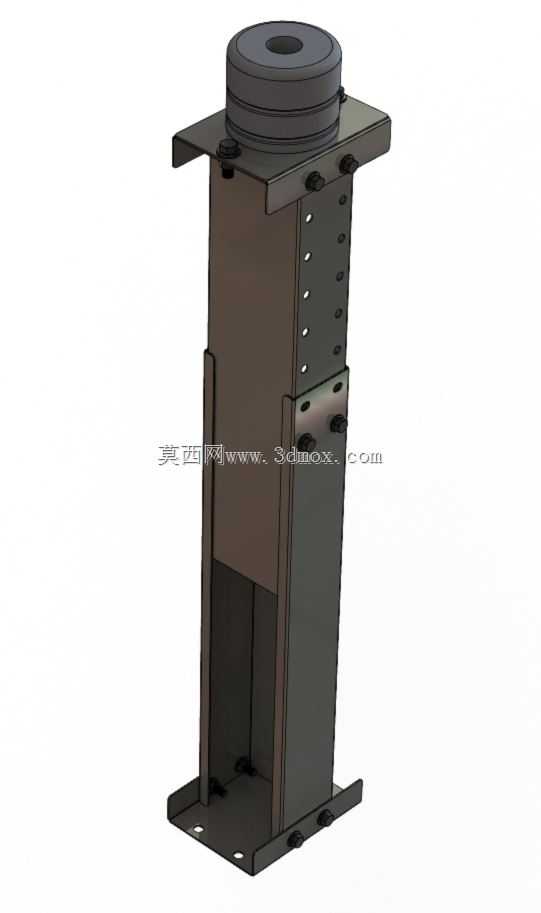

可调式电梯缓冲防护支撑支架结构

　　该支撑缓冲构件主要布置在电梯井道底坑区域，属于升降类设备末端安全防护体系里的承载限位部件，当轿厢运行至底层行程末端、常规减速与制动环节完成后，该构件承接轿厢底部的冲击载荷，通过顶部弹性缓冲垫吸收剩余动能，避免刚性碰撞产生的冲击直接传递到井道基础与轿厢框架，既保护轿厢内搭载的人员与物料，也能降低反复冲击对导轨、曳引部件的疲劳损伤。在老旧电梯改造、非标定制升降平台、厂房简易货梯的适配场景中，不同项目的底坑预留深度、轿厢空载与满载下沉量、缓冲行程要求往往存在明显差异，固定式高度的缓冲支座无法覆盖多类安装边界，这款可调高度的支架结构正是针对这类适配需求设计，无需重新加工整体支座，仅通过调整立柱段的相对锁止位置即可改变整体支撑高度，适配不同底坑深度下缓冲垫顶面与轿厢下沿的安全间距要求。

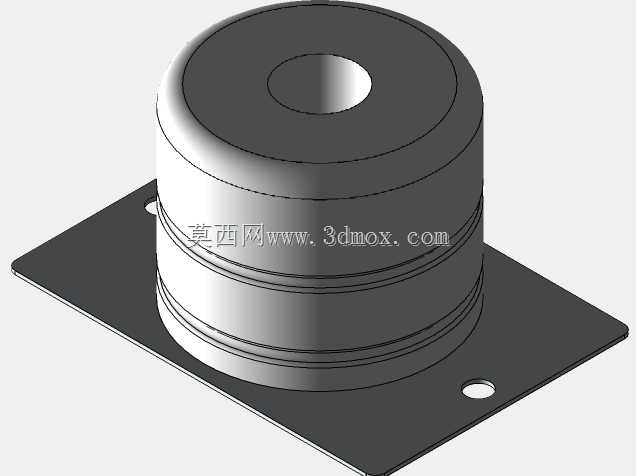

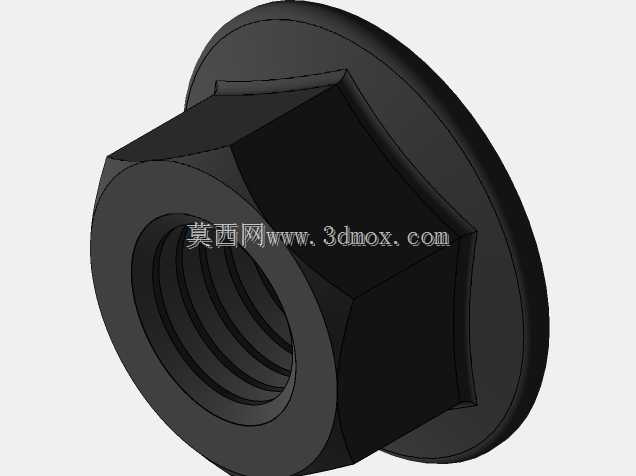

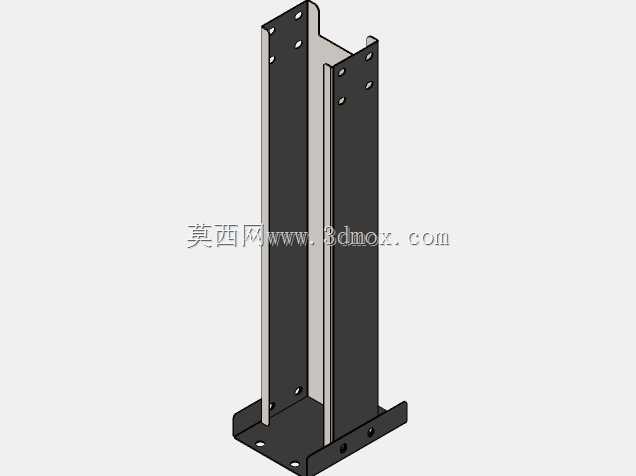

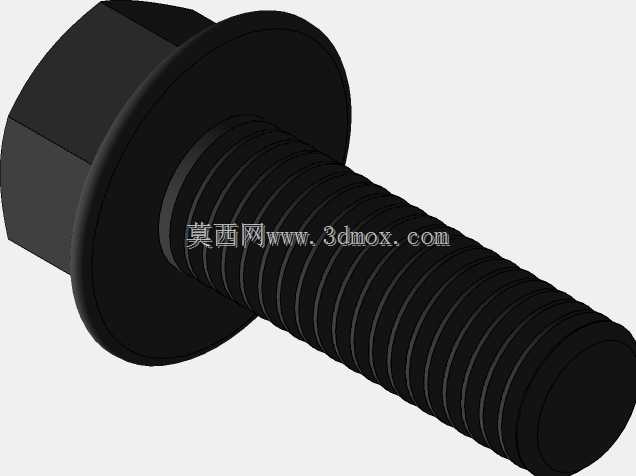

　　从结构组成来看，构件分为底部安装基座、中部可调立柱主体、顶部缓冲安装座三个核心区段。底部采用外翻式法兰安装板，板面上预留多组螺栓过孔，安装时可直接通过膨胀螺栓或预埋地脚螺栓固定在井道混凝土底坑平面，法兰板向外延伸的翼缘结构扩大了支撑接触面积，冲击载荷作用下可将集中力分散到更大的基础区域，避免局部压强过大造成混凝土基面压溃。中部主体采用折弯钣金拼焊形成箱型立柱结构，相比单根型材立柱，箱型截面在X、Y两个水平方向都具备更高的抗弯模量，承受轿厢偏载冲击时不容易出现侧向弯折；立柱的两个相对侧壁上加工有等间距排布的调节孔位，上下两段立柱套接后，穿入高强度锁紧螺栓并配防松螺母即可锁定当前高度，多组孔位沿高度方向均匀分布，每一档调节步长一致，现场安装时可根据实测的底坑净空尺寸快速匹配合适的安装档位，调节完成后双侧螺栓同时锁止，保证上下立柱的同轴度，避免单侧受力产生剪切应力。顶部安装座为水平支撑板结构，用来固定橡胶或聚氨酯材质的缓冲垫块，支撑板四周设置的定位凸边可以限制缓冲垫受冲击时的侧向滑移，保证缓冲垫始终正对轿厢底部的撞击接触面，不会因为反复冲击出现偏移脱落。

　　设计过程中首先要核算极限冲击工况下的载荷边界：按照电梯额定载重对应的总质量、轿厢撞击缓冲器时的允许最大速度，计算冲击过程的瞬时动载荷，再将动载荷乘以安全系数作为钣金件的强度校核输入，底部法兰板的厚度、立柱折弯板材的壁厚、调节孔的孔边距都要对应校核剪切与挤压强度，孔位距离立柱折弯边的尺寸需满足钣金加工的最小工艺要求，避免冲孔时出现板材撕裂、折弯后孔位变形的问题。高度调节范围的设定需要覆盖常规底坑深度的适配区间，最低档位对应浅底坑改造场景，此时支架整体收缩，总高度控制在较小尺寸，保证缓冲垫压缩后的极限下沉位置不会与底坑地面发生硬接触；最高档位对应深底坑新装项目，支架伸出后可填补底坑地面到轿厢最低停靠位置之间的高度差，不需要额外垫高基础。安装边界方面，底部法兰的外轮廓尺寸要小于井道底坑内两根导轨之间的净空距离，支架安装后两侧要预留出导轨、随行电缆、底坑检修部件的安装空间，不能出现运动干涉；顶部缓冲座的尺寸要和所选缓冲垫的安装尺寸匹配，缓冲垫的中心要与轿厢底部的撞击中心对齐，偏心距控制在允许范围内，防止冲击时支架承受额外的倾覆力矩。钣金件的加工采用激光切割下料、数控折弯、组焊的工艺路线，焊接位置集中在立柱与法兰板、顶部支撑板的连接角缝，焊接后需要做时效处理消除焊接应力，避免长期受载后出现焊接变形，所有外露的板材边缘都做倒角去毛刺处理，现场安装调试时不会划伤施工人员，调节孔位采用冲孔加工，孔位同轴度公差控制在合理范围，保证上下立柱套接后锁紧螺栓可以顺利穿入，不需要现场扩孔修改。这类可调结构相比传统固定式缓冲支架，省去了不同项目单独定制支座的加工环节，同一款构件可以适配多种升降行程、不同底坑条件的电梯与升降设备，大幅减少非标设计的重复工作量，也方便后期设备运维时，若底坑沉降或轿厢停靠位置出现偏移，可快速松开锁紧螺栓调整支撑高度，重新校准缓冲间距，维护操作十分便捷。
