电梯配套M10螺纹卡宾连接支座结构

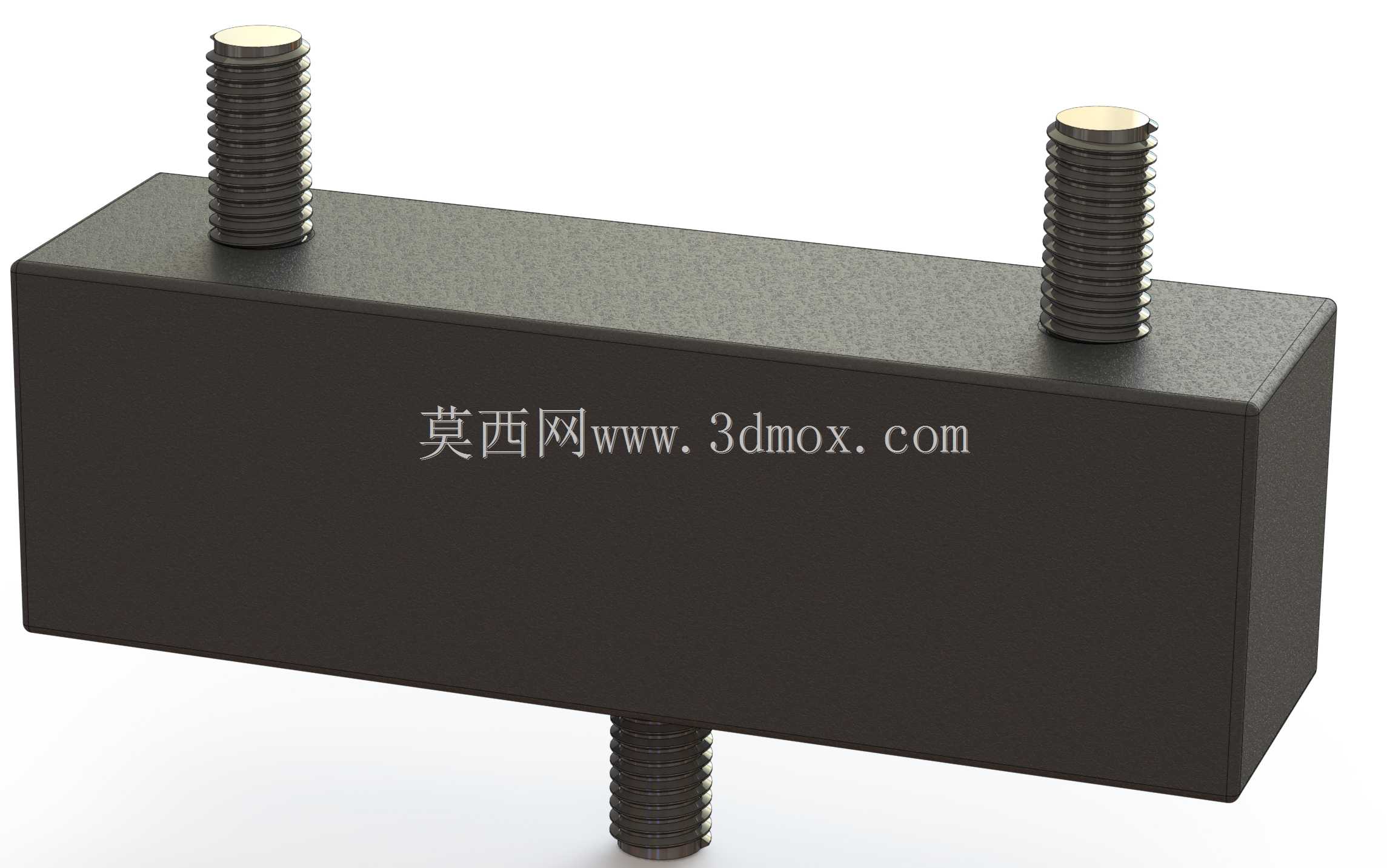

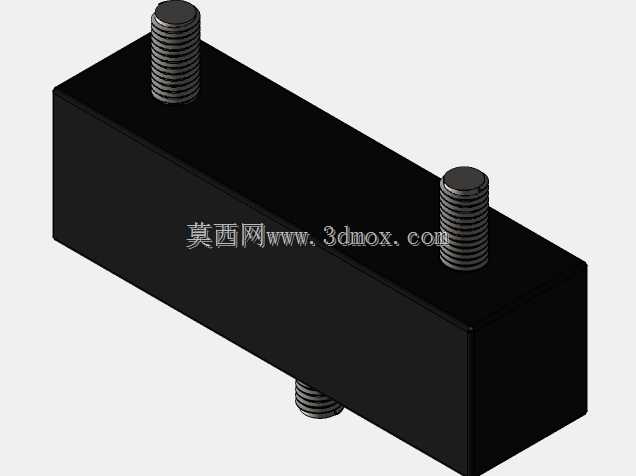

　　安装时不需要在现场拼接多个转接件，三个螺柱的相对位置在零件加工阶段就已经完全固定，装配时只要把三个方向的配套构件分别对准螺柱、拧上锁紧螺母就能完成定位，省去了现场反复调校同轴度、垂直度的工序。从受力逻辑来看，矩形基座本身是实体承力结构，三根螺柱和基座的衔接位置没有采用后期焊接的工艺，建模时是按整体一体成型的思路处理的，螺纹段从基座端面直接向外延伸，螺柱根部和基座交接处做了自然的应力过渡，不存在焊缝残余应力、焊趾开裂的隐患，电梯运行过程中产生的往复振动可以直接通过整块基座传递到附着的承重面上，不会在拼接缝隙处出现微动磨损。螺柱选用标准M10粗牙螺纹，牙型角60度，螺距符合通用紧固件规范，现场配装的时候不需要定制特殊螺母，这套三维结构件的核心主体是一块方正的矩形承重基座，基座三个不同的立面分别向外伸出一根规格统一的M10外螺纹螺柱，三根螺柱的轴线彼此垂直，分别对应空间坐标系里X、Y、Z三个正交方向，没有同向冗余的安装点位，这种布局完全是为电梯井道内多方向限位、跨构件接驳的场景设计的。在电梯实际安装作业里，井道侧壁的导轨支架、层门附件、随行电缆挂架、安全触板的联动摆臂经常会遇到安装基面互相垂直的情况：常规的单头转接座只能对接一个方向的构件，要完成三个正交面的连接往往需要堆叠多个垫片、转接角码，不仅累计安装误差会被放大，螺栓受剪的附加弯矩也会让连接可靠性打折扣。这个一体式支座把三个方向的连接螺柱直接整合在同一个刚性块体上，

　　普通国标M10六角螺母、防松垫圈、弹垫都可以直接适配，维保过程中如果出现螺纹磕碰损伤，也可以用标准板牙现场修复，不需要整体更换整套转接部件。三根螺柱的伸出长度保持一致，露出基座端面的螺纹段长度足够容纳两个平垫圈、一个防松垫圈加锁紧螺母的安装厚度，即使被连接的构件连接板厚度存在小幅公差，也可以通过螺母在螺纹上的旋入深度调整压紧间隙，不会出现螺纹啮合长度不足、螺母无法锁死的问题。基座的六个端面都做了平整处理，没有多余的凸起或者镂空减重结构，这种设计取舍是考虑到电梯部件的安装空间往往比较局促，厚重的实体块既可以作为三个方向螺柱的承力载体，本身也可以充当调整垫片的基准块，当井道内两个附着面之间存在小幅间距偏差时，

　　可以直接在基座和安装基面之间塞入不同厚度的调整薄垫，不需要额外加工定制垫块。从安装边界来看，整个构件的外轮廓没有复杂的曲面或者外伸的异形结构，基座的长宽高尺寸都控制在小型五金件的范畴，三根螺柱分别沿三个轴向伸出，占用的空间就是长方体外接空间加上三段螺柱的线性延伸范围，在三维布线、排布井道构件的时候，只要在三个正交方向预留出螺柱的安装操作空间，保证扳手可以伸到螺母位置完成锁紧作业即可，不会和相邻的导轨、电缆、线槽发生干涉。设计过程中没有在基座上开设多余的减重孔或者穿线孔，一方面实体块的刚性可以保证三个螺柱在承受横向剪切力的时候不会发生相对偏摆，另一方面封闭的块状结构也不容易在井道积灰环境里积存杂物，后期清洁巡检的时候没有清理死角。

　　在电梯的升降运行工况下，这套支座常被用在导轨接头的辅助限位、安全钳联动机构的转角接驳、层门门锁的安装基点位置，三个方向的螺柱可以分别对接井道壁预埋件、导轨侧支架和联动拉杆，一个零件就能替代原来由角码、螺栓、焊接块组成的整套转接组件，减少了装配环节的零件数量，也降低了不同零件之间配合公差累积带来的安装偏差。建模时螺纹段的细节完整还原了外螺纹的牙型轮廓，渲染状态下可以清晰看到每一圈螺纹的起伏，在做虚拟装配的时候可以直接和配套螺母的内螺纹完成干涉检查，提前验证螺纹啮合长度是否足够，螺母锁紧后是否会和相邻构件发生碰撞，不需要等到实际试装阶段才发现配合问题。基座的棱边都做了小尺寸的倒角处理，没有锋利的锐边，现场安装时不会划伤施工人员的线缆或者手套，螺柱的顶端端面也做了平切处理，没有突出的尖角，拧螺母的时候可以顺畅引导螺母对准螺纹起始牙，避免出现错牙、cross-thread 的情况。对于电梯维保场景来说，这种一体式三向支座的备件通用性很强，同一个零件可以适配多个不同位置的转接需求，不需要为不同安装方向准备多种不同规格的转接件，库存备件的种类可以大幅简化，现场更换时只要拆下三个方向的锁紧螺母，就能把旧支座取出，替换新件后重新锁紧即可，作业耗时远低于拼接式的转接结构。
