模块化长距皮带输送线三维结构

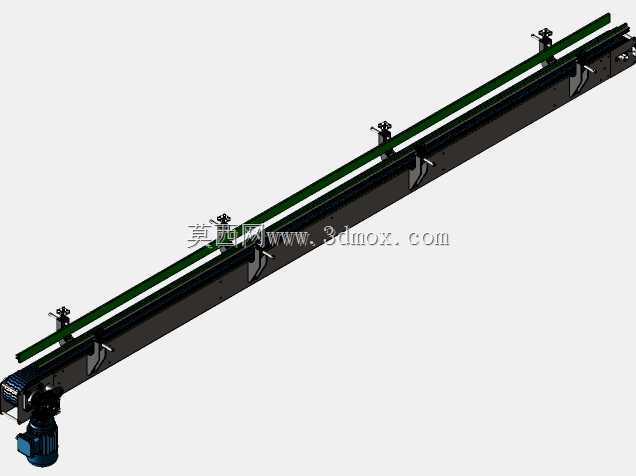

　　该模型呈现的是一种窄幅、长距离、模块化布置的皮带输送线，主要面向电子装配、小件分拣、包装衔接、检测工位上下料以及自动化生产线中的连续输送场景。设备整体采用细长型框架结构，输送长度方向占比较大，宽度方向保持紧凑，适合在车间空间受限、工件尺寸较小且需要沿直线方向稳定转移的工况中使用。与大型宽幅皮带机相比，这类结构更强调轻载、快速布置、工位衔接和多段拼接能力，常见于3C产品组装、塑胶件流转、五金小件输送、包装线前段供料以及实验型自动化单元中。

　　从实际用途看，该输送线的核心功能是通过连续运行的皮带承载面，将工件从一个作业位置平稳传递到下一作业位置。皮带宽度较窄，说明其设计对象并非托盘类或大尺寸箱体，而是小型零件、条状物料或轻载治具。线体两侧设置有导向与挡边结构，可限制物料在输送过程中的横向偏移，尤其适合小件在高速或频繁启停条件下的定位输送。端部驱动与张紧区域集中布置，便于维护人员在设备端头完成皮带张紧、辊筒调整和驱动部件检查，减少在生产线中间位置停机拆装的概率。

　　结构设计上，模型体现出明显的模块化思路。长输送面并非依赖单一笨重机架实现，而是通过多组支撑脚、侧向型材框架、皮带承载段和端部传动组件组合而成。支撑脚沿线体长度方向间隔布置，每个支撑点都承担框架抗弯和安装调平的作用。支脚与主梁之间的连接位置预留了装配关系，便于在实际工程中根据地面平整度、输送高度和人机操作要求进行微调。这样的布置方式有利于分段制造、分段运输和现场拼装，也方便后期按产能变化延长或缩短输送线。

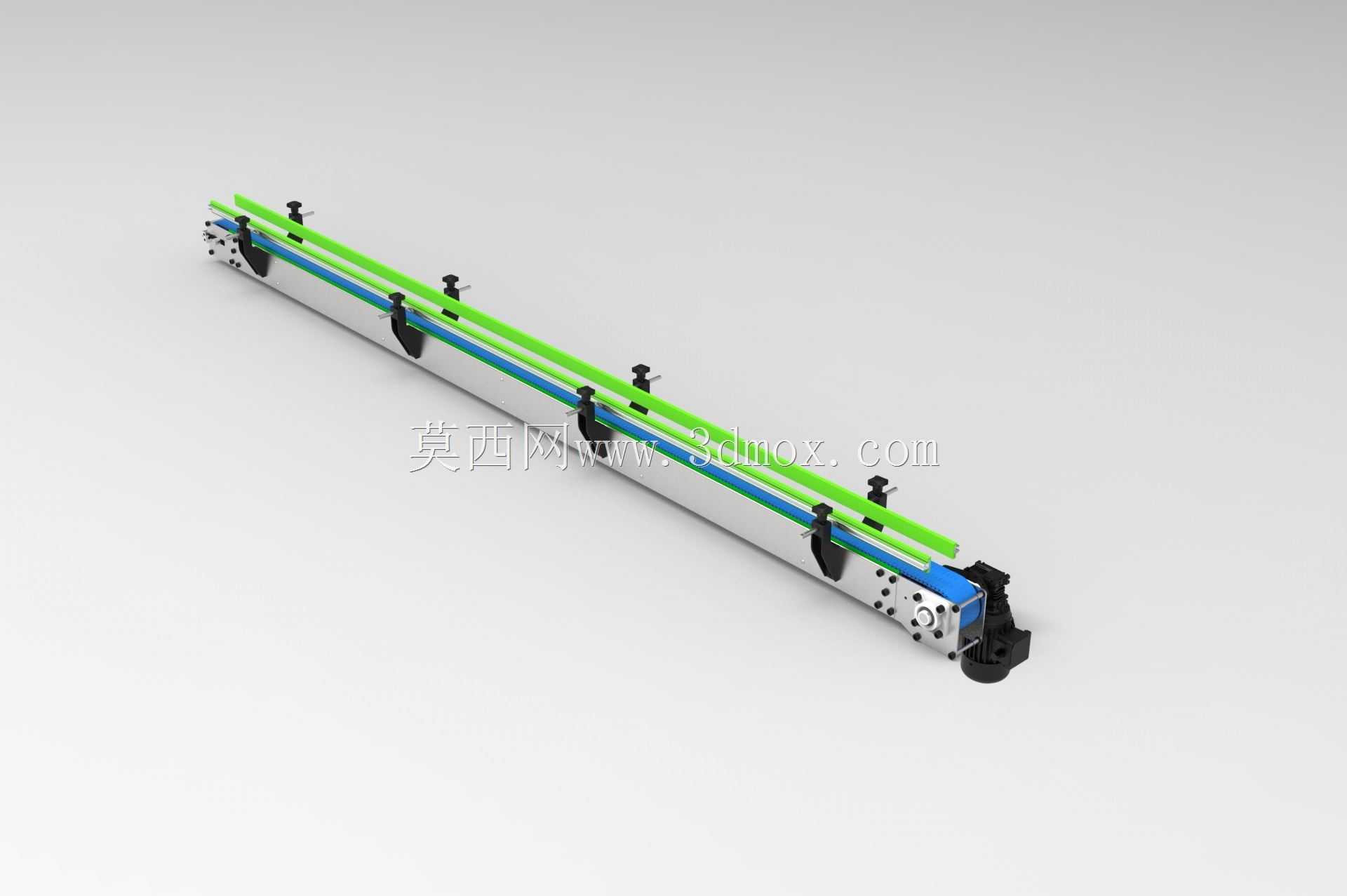

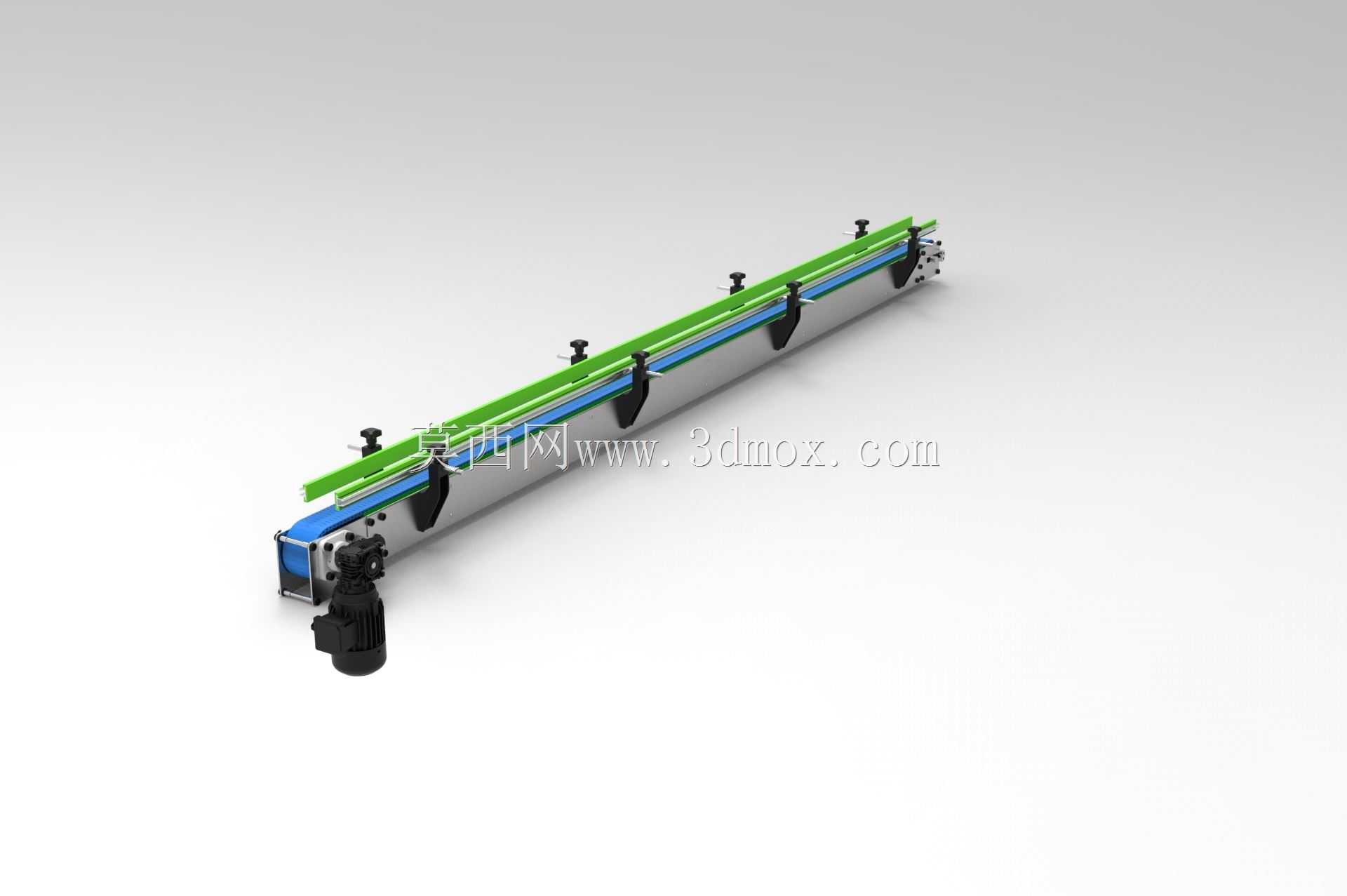

　　皮带承载区域采用平直输送面，两侧绿色构件可理解为导向栏、防护边或辅助型材，其作用不仅是提升外观辨识度，更重要的是形成物料边界。对于小型工件，如果没有侧向约束，皮带运行过程中的振动、偏载或人工放料偏差都可能导致工件滑落。侧挡结构沿长度方向连续布置，能够在不显著增加整机宽度的情况下提高输送稳定性。端部黑色组件包含驱动、从动、张紧及安装固定相关结构，端头外形紧凑，能够减少与上下游设备对接时的干涉风险。

　　在安装边界方面，该类输送线需要重点控制总长、有效输送宽度、机架高度、支脚落点以及端部驱动空间。长距线体在厂房布局中不能只按皮带外形长度预留位置，还应在驱动端留出电机、联轴器或传动轮的维护空间，在张紧端考虑皮带拆装和辊筒调节距离。支脚位置应避开地面线槽、气动管路和设备基座，若多段线体拼接，相邻段之间的承载面高度、皮带运行方向和侧导向连续性都需要统一。对于接入自动化生产线的场合，还应核对输送面高度与机械手取放高度、检测设备通过高度以及包装机进料高度之间的关系。

　　从建模角度看，该结构适合用于方案布局、干涉检查和非标设备选型参考。细长框架在三维环境中可直观判断线体与周边工位的相对位置，支撑脚间距能够反映机架挠度风险，端部组件则用于评估维护空间和传动布置。若进入详细设计阶段，还需要结合实际负载确定皮带材质、辊筒直径、电机功率、张紧行程和支撑型材规格。轻载工况下可优先采用铝型材框架与平皮带结构，以降低重量并缩短装配周期；若环境中存在油污、切削液或磨蚀性粉尘，则应在皮带材料、轴承防护和机架表面处理上进一步强化。

　　整体而言，该模型的价值在于展示了一种可复制、可延伸的标准输送单元：以窄皮带完成小件连续输送，以多支点框架保证长线稳定性，以侧挡结构控制物料轨迹，以端部集成方式降低维护复杂度。工程人员在使用此类结构时，应把注意力放在输送节拍、工件尺寸、线体高度、对接设备和现场维护通道上，而不是单纯关注外形长度。通过模块化组合，该类皮带线可以作为独立输送机使用，也可以嵌入更大的自动化系统，成为连接加工、装配、检测和包装环节的基础物流部件。
