连续压延挤出板材生产线成套设备

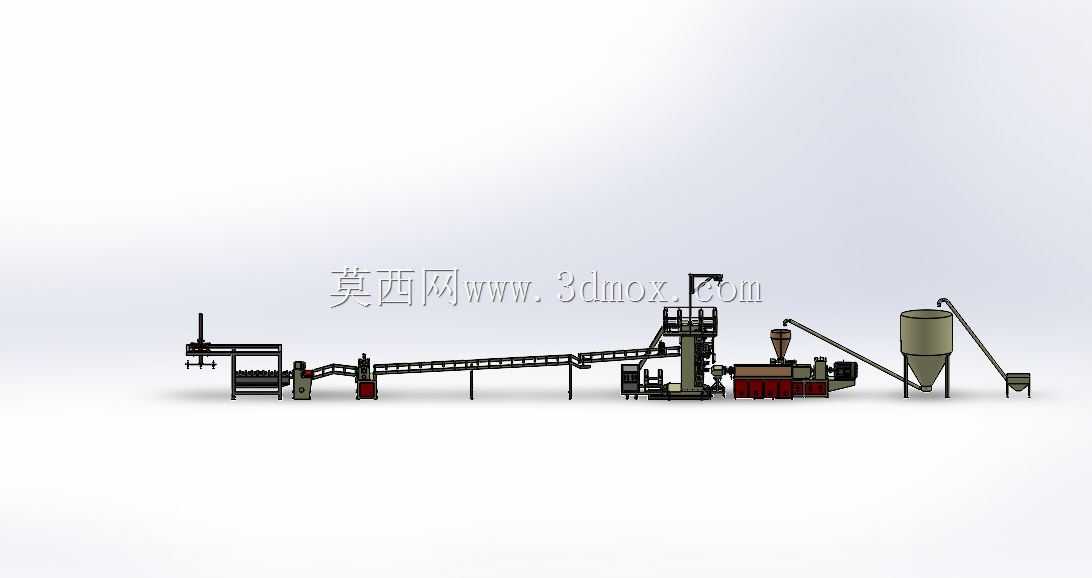

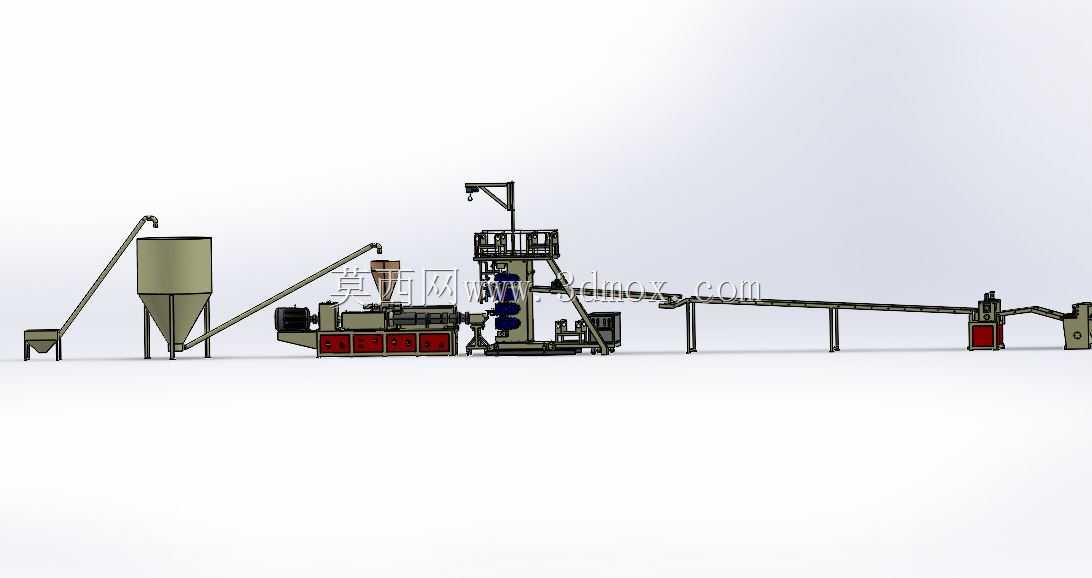

　　这套三维建模呈现的是一条面向高分子板材连续成型场景的完整产线，整体沿车间纵向一字排布，从原料储料、自动上料、熔融塑化、压延定型到后续冷却输送、裁切收料形成闭环工序，常见于PVC地板、防水卷材、装饰片材、橡塑复合板等产品的量产车间。产线最右端配置立式锥底料仓，用于颗粒原料的暂存与重力卸料，料仓侧壁配套检修爬梯与顶部除尘接口，锥斗下方衔接螺旋上料机构，将物料定量送入中段的挤出主机。挤出单元采用螺杆塑化结构，机筒分段布置加热与温控区段，端部换网与模头组件将熔融物料均匀挤出，模头出料口正对压延机辊隙，保证料片以稳定张力进入压延工位。压延主机是整条线的核心，多辊平行布置并通过独立机架承载，辊筒间距、辊速与辊温协同控制，

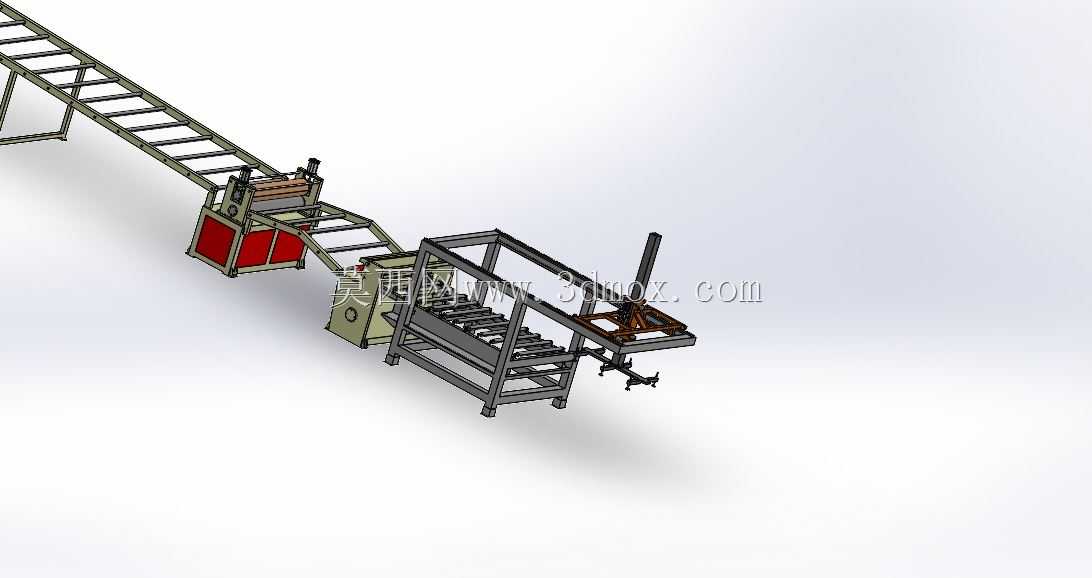

　　把熔融料坯压制成设定厚度与幅宽的连续片材；辊系周边设置挡料、引离与测厚相关结构，机架采用高刚性焊接框架以抑制压延载荷下的变形。压延后的片材进入多组冷却输送辊道与长距离皮带/链板输送机，输送段由分段支架支撑，支腿间距与高度按车间地坪和操作面统一规划，输送速度与压延、挤出速度联动，避免片材拉伸或堆料。产线左端布置牵引、定长裁切与堆垛收集机构，完成成品板材的切断与规整出料。从布局思路看，设计时优先保证物料流向顺畅、操作维护通道充足，各单机中心线严格对齐，设备间留出换网、清辊、检修和吊装空间；料仓与上料段靠近原料区，裁切出料端靠近成品暂存区，减少车间二次搬运。整机高度方向需兼顾料仓顶部加料或风送接口、挤出机加料斗以及压延辊操作平台，

　　地脚位置要对应厂房承重区域，长输送段还需考虑热胀冷缩与水平调节。结构建模中对机架、辊筒、料斗、风道、爬梯、护栏、输送架及管路走向均做了实体表达，能够直观校核各工位干涉、人员操作可达性与设备安装边界，为产线布置、非标改造和设备选型提供清晰的三维依据。
