全自动食品灌装包装整线设备结构

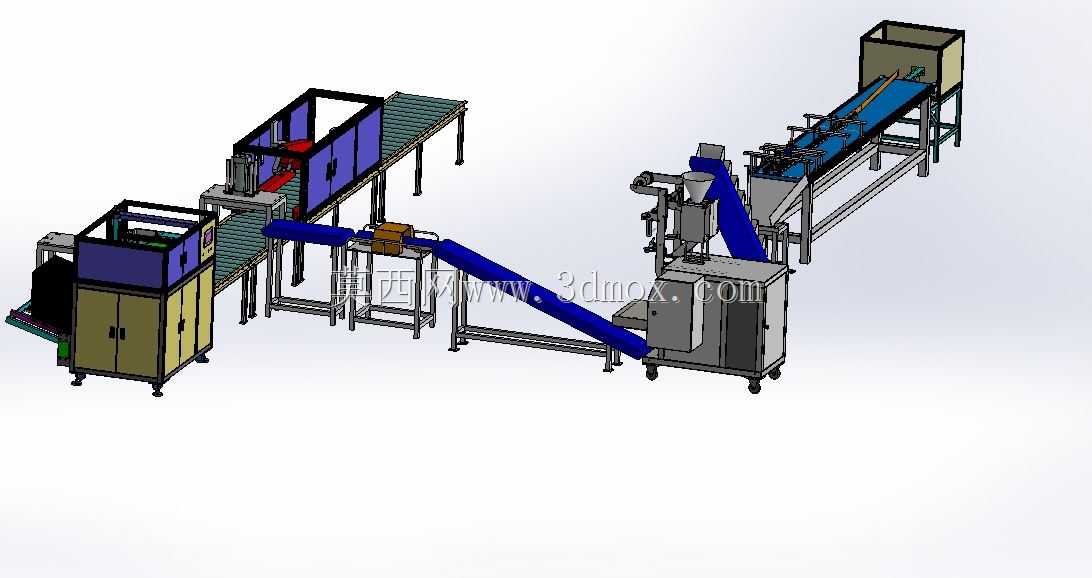

　　这套三维结构面向食品、日化散料及小规格容器类产品的连续化后段包装场景，核心覆盖空容器整理供给、定量装填、封口检测、成品分流与装箱转运全流程，产线采用分段模块化布局，各工位通过蓝色带式输送机串联，可根据车间场地走向调整输送段弯折角度，适配L型、直线型等不同排布方式。前段设置高位储料仓与爬坡理料机构，储料仓采用敞口斜底设计，依靠重力引导空容器或待包装物料向理料工位滑落，搭配限位挡条与分料拨轮，将堆叠物料逐件分离后有序送入主输送线，避免多件叠料引发的卡滞故障。中段灌装工位集成立式储料斗与定量执行组件，储料斗下部设置锥斗导料结构，可适配颗粒、粉体或半流体类物料的暂存供给，定量机构通过行程可调的计量组件控制单次装填量，

　　工位旁配套机架预留检测元件安装位，可加装光电传感器校验容器到位状态，无容器时自动截断下料动作，减少物料浪费。灌装完成后的工件沿输送线进入后续封装工位，该区域设置带安全防护围栏的作业舱体，围栏采用铝型材框架搭配透明防护板，既隔离设备运动部件避免人员误触，又可直观观察内部封合、压盖工序的运行状态，舱体下部配置带锁储物柜，可收纳工装备件与调试工具。产线各输送段均采用工业铝型材搭建机架，支撑腿底部配置可调脚杯，可根据地面平整度微调机架高度，保证输送皮带面全程水平，避免容器在输送过程中倾倒；部分移动工位机架底部加装脚轮，方便设备移位与车间布局调整，移位后可通过脚轮自带锁止结构固定位置。整线的电气控制元件统一集成在各工位旁的控制柜体中，

　　柜体采用封闭式钣金结构，侧面预留散热格栅与走线孔位，各工位之间的动力线、信号线沿输送机架下部的线槽布设，避免管线外露干扰工件输送。从安装边界来看，整线呈折线型排布，总长度可根据工序数量增减输送段模组，宽度方向突出部件为两侧的储料仓与控制柜体，安装时需在设备外侧预留不小于一米的操作维护空间，方便人员更换计量组件、清理储料斗残留物料以及检修输送驱动部件。设备的驱动部分采用分段式电机布局，每段输送线可独立控制启停，配合挡停机构实现工件的工位间缓存，当某一工位出现故障时，前段输送线可自动暂停进料，避免工件堆积。结构设计上充分考虑了食品类生产场景的清洁需求，所有与物料接触的部件均采用快拆式连接结构，无需专用工具即可拆卸料斗、

　　导料槽等组件进行冲洗消毒，输送皮带采用耐油耐腐的轻型材质，表面光滑无卫生死角。理料工位的拨轮与导板间距可通过腰型孔调节，能够适配不同外径尺寸的容器，换型时仅需更换对应规格的导料配件并调整传感器位置，无需对主体机架进行改动。产线末端预留装箱工位对接接口，可直接连接码垛或封箱设备，完成包装后的成品可直接转入仓储物流环节，整套结构完整还原了量产灌装包装产线的机械布局逻辑，各部件的装配关系、运动间隙与安装接口均按照实际工业设备的设计规范搭建，可作为非标自动化包装产线方案设计、结构参考与工位布局规划的直观参照，帮助设计人员快速梳理整线的物料流向、工位排布与空间占用情况，在方案阶段即可预判产线对接、人员操作与后期维护的空间需求，减少后期现场安装时的布局改动。
