纸箱开箱封箱输送一体化包装产线

　　该套设备面向纸箱后段包装工序，将空箱开箱、底部折页封合、箱体输送、顶部封箱等动作整合在同一条连续产线上，常见于电商仓储、食品日化、家电零部件、医药成品出库等需要批量规整纸箱的车间场景。产线前段布置长距离滚筒输送段，辊筒采用密集排布方式，既可以承接上游堆叠来料，也能在人工或机械手补料时提供暂存缓冲区，避免单工位节拍卡滞造成全线停等。

　　从结构布局看，开箱工位与封箱工位分别设置在产线中段两侧，机架主体采用方管焊接框架，外部包覆钣金护罩，护罩开口处预留检修门与观察窗，气动元件、电磁阀组、导向滑块均布置在护罩内侧，既减少车间粉尘对运动副的污染，也能将操作人员与折页、压箱动作区域隔离。开箱机构通过吸盘吸取平放纸箱，依靠摆臂与导向杆将箱体撑开成矩形，侧边折页导板在箱体行进过程中自动把下盖向内弯折，随后进入底部胶带封合工位，胶带架自带张紧调节与切断刀，贴带后由压辊把胶带压实，保证箱底平整无翘边。

　　中部过渡段同样采用滚筒输送，辊筒间距根据常用纸箱长宽尺寸设定，能兼容中小尺寸瓦楞纸箱通过；两侧设置可调导向栏板，栏板通过手轮与丝杆联动，换型时只需转动手轮即可同步调整两侧间距，无需逐段拆卸钣金。封箱主机位于产线后段，上方布置折页机构与顶胶带卷，箱体进入后先由上部导向压板把箱高限定到位，左右折页舌将纸箱上盖依次压合，随后胶带沿箱盖中线粘贴并在前后端面自动折边，完成整箱封合后由末端短输送段送出，对接后续码垛或捆扎工位。

　　设计思路上，整线遵循“宽进严出”的物流逻辑：入口输送段长度明显大于单机工位，目的是吸收上游来料波动；各工位之间不设置硬性阻挡，靠连续辊道输送保持箱体姿态，仅在定位需要时由侧边气缸轻推居中。驱动部分，长输送段采用电机带动链传动驱动辊筒，工位内部短距离输送则用独立小电机，分段控制可在某工位停机检修时让前段继续缓存箱体，减少整线启停频次。气路走线沿机架内侧线槽布置，三联件、调压阀集中安装在设备侧端面板，现场调节压力与排水时无需进入护罩内部。

　　安装边界方面，长输送段沿车间通道方向直线布置，整体占地呈长条形，设备底部采用可调脚杯支撑，脚杯调节行程用于抵消地面不平，安装时需保证输送段纵向水平度，避免纸箱在自由输送过程中跑偏。开箱与封箱主机两侧需预留操作维护空间，正面留出胶带更换、纸箱补料的操作距离，背面预留气管、线缆检修通道；设备最高点为顶部状态指示灯与胶带架，车间布置时需核对上方管线、行车吊钩的净空，避免干涉。电控柜可就近布置在主机侧方，传感器走线以金属软管防护，线体分段处设置接油盘与维护空位，方便长期运行后清理辊筒碎屑、更换磨损胶带刀。

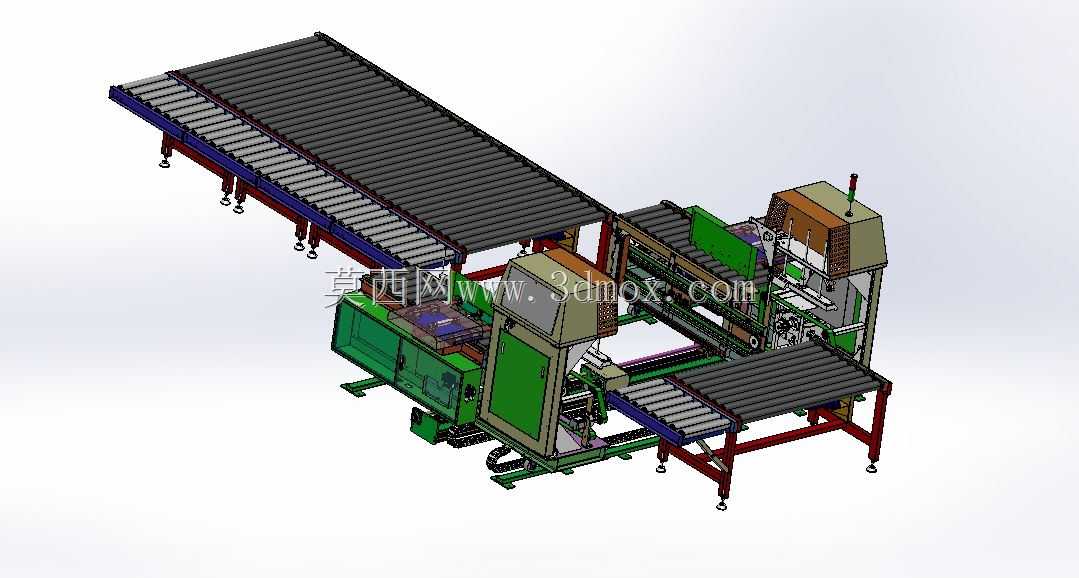

　　针对现场换型，导向栏板、压箱高度、吸盘位置均设计为可调结构：箱高变化时调整上部压板立柱高度，箱宽变化时通过丝杆调节两侧导板，吸盘支架则沿横梁横向移动以适配不同规格扁平纸箱。运动机构多处采用直线导轨与滑块配合，折页摆臂转轴处设置带座轴承，长期往复动作后仍能保持折页位置稳定；机架焊缝在建模中按实际工艺留出焊接收缩余量，钣金护罩做折弯加强，避免高速启停时出现共振。整线三维结构完整呈现了从空箱上料、成型封底到满箱封顶输出的机械逻辑，可作为包装产线方案布局、非标单机改型与辊道输送衔接设计的参考。
