纸箱自动装箱码垛输送生产线

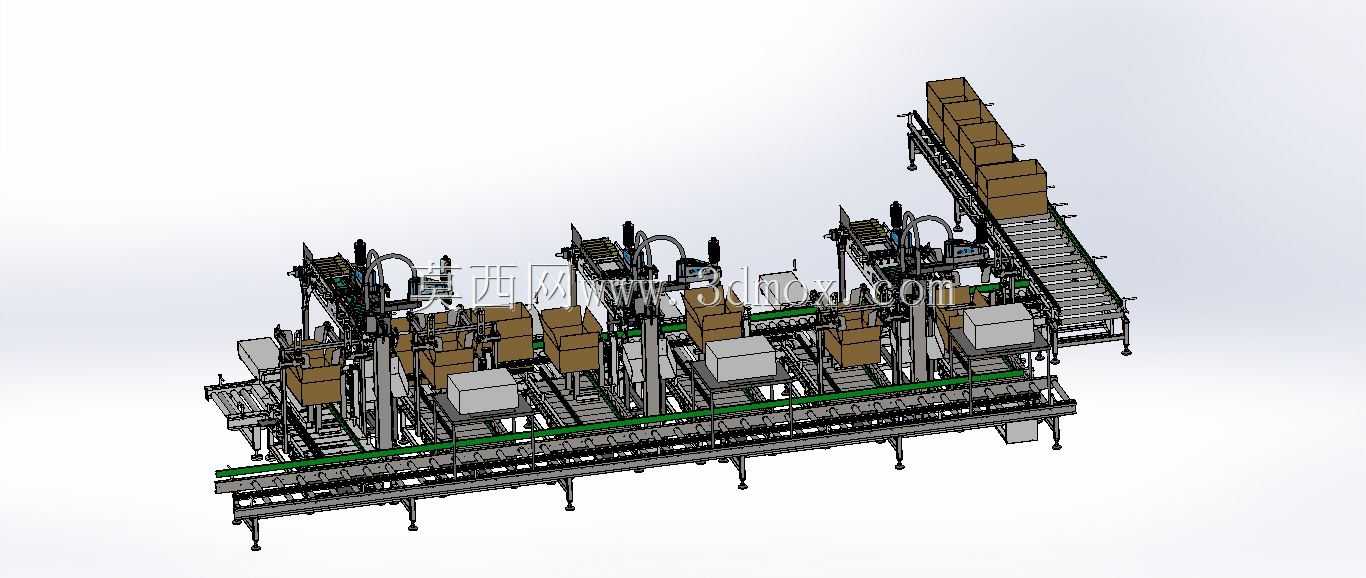

　　这套三维设备面向纸箱包装后段的连续化作业场景，核心解决成品从装箱、封箱后输送、分流暂存到堆叠码垛的整线衔接问题。现场布置时，主线采用长距离辊筒与皮带组合输送，绿色皮带段承担箱体水平稳定输送，两侧布置多工位抓取执行机构，可将空箱或待装产品按节拍定位，完成装填后箱体沿主线向后段流转；末端倾斜提升输送机构将封箱完成的纸箱向上输送至高位码垛位，机械抓手按层排列规则将纸箱整齐堆叠在托盘上，堆垛完成后由托盘输送段移出，供叉车转运入库。

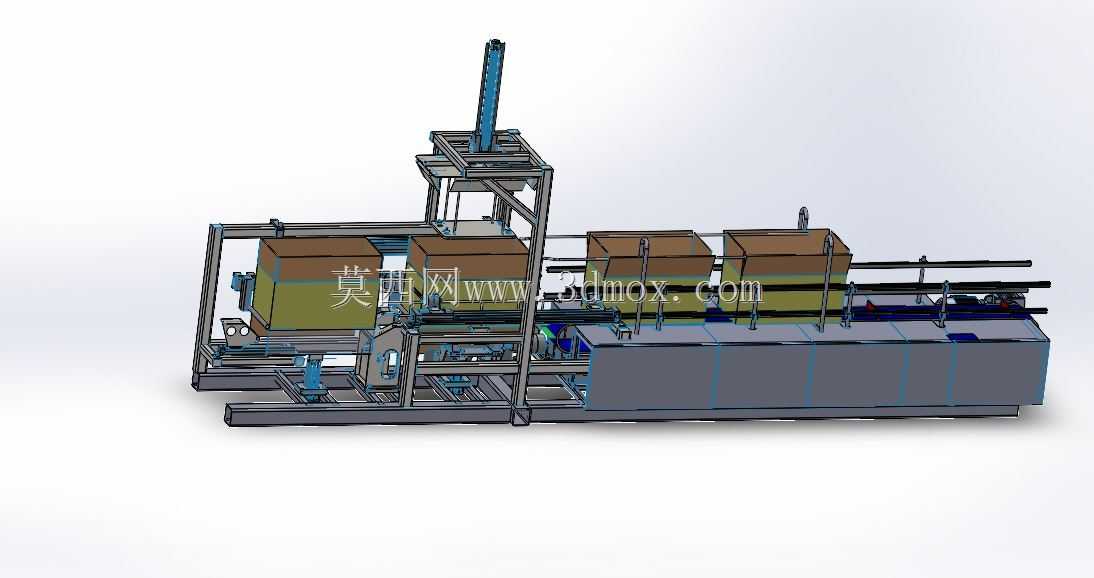

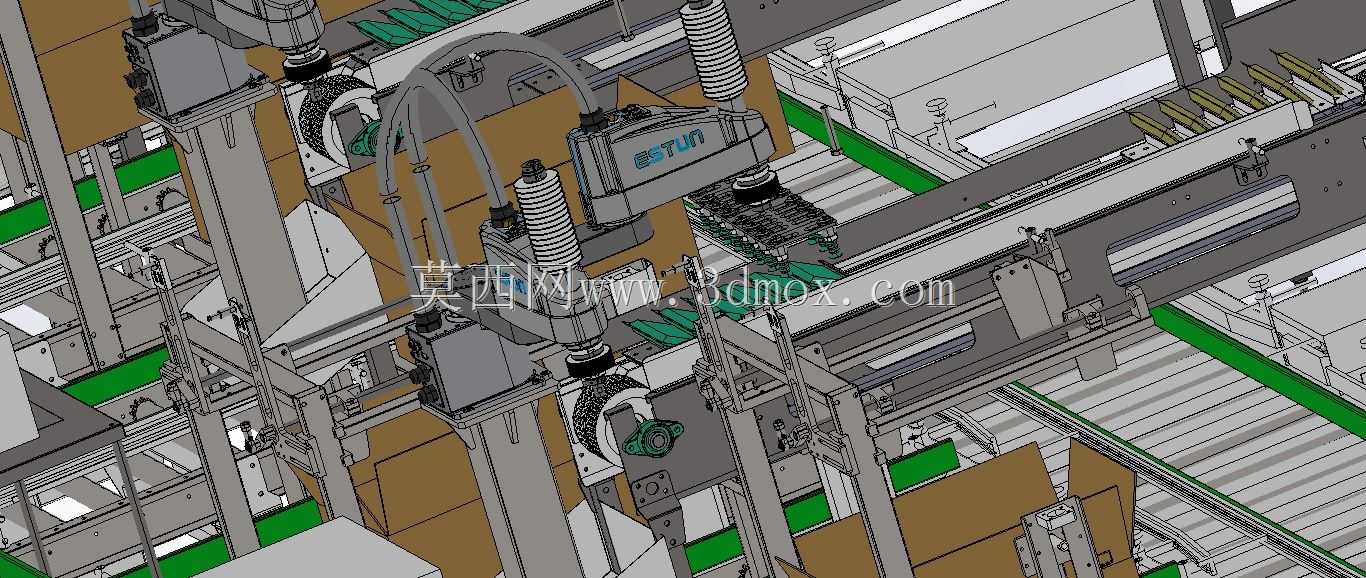

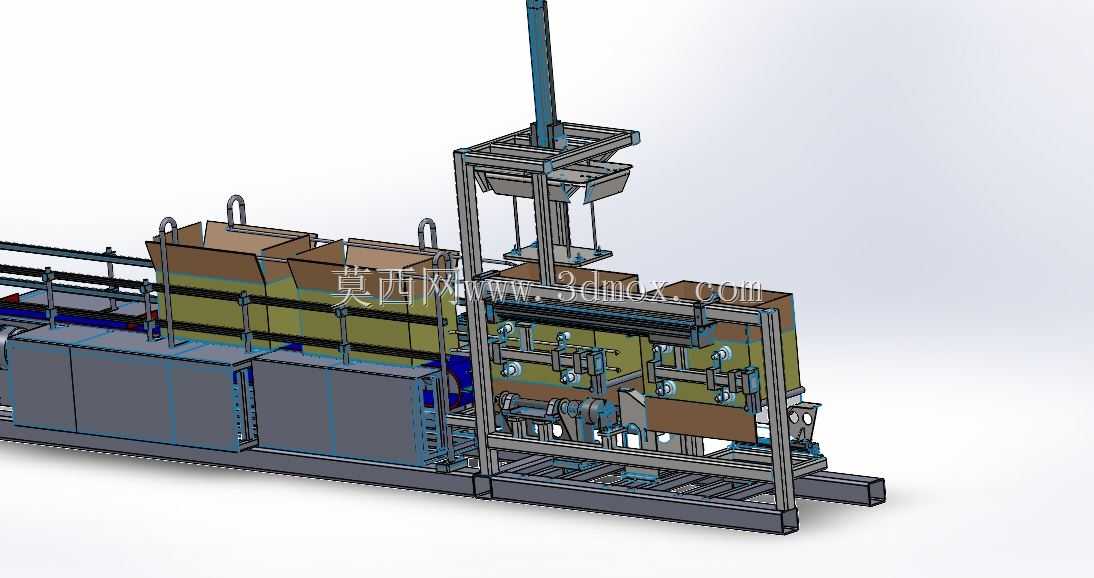

　　从结构设计角度看，整线采用分段模块化机架思路，各功能工位通过铝型材与型钢机架独立搭建，再以输送段串联，地脚采用可调支撑脚，可适应车间地面平整度误差，安装时先按主线中心线定位各段机架，再调整输送面高度与水平度，保证纸箱在跨段转运时无卡滞、无跌落。抓取工位配置立式导向柱与横移梁，抓手执行件沿横梁做X向移动，沿立柱做Z向升降，配合输送线上的阻挡定位机构，将箱体或产品精确停在抓取中心；气动或电动抓手根据纸箱规格设计夹取范围，夹臂内侧预留防滑接触区域，避免硬夹持造成纸箱变形。

　　设备功能分区清晰：前段为装箱作业区，布置多个并行工位以匹配上游产品产出节拍，避免单工位瓶颈；中段为输送缓存区，线体长度预留足够缓存位，当后段码垛节拍短暂波动时，前段可继续运行不中断；后段为码垛输出区，提升输送机将纸箱抬升至码垛高度，码垛机械手按照预设层 pattern 完成横竖交错堆叠，保证垛型稳定性，堆叠层数根据纸箱承重与托盘规格设定，整垛输出段配置辊筒输送机，托盘到位后自动触发转出信号。

　　外形与安装边界方面，整线沿车间长度方向铺开，主线输送面高度取常规人工接料与设备通行的折中高度，宽度方向以最大纸箱尺寸两侧各预留操作维护空间为基准，码垛提升段为全线最高点，布置时需确认车间顶部净空与起重设备通行路径；各工位外侧预留检修通道，气动阀组、电气控制箱集中安装在机架侧方，走线沿机架型材内腔布置，既防护管线又避免干涉物料运行。

　　建模过程中需重点验证运动干涉：抓手在升降、横移行程极限位置与周边护栏、输送线体的安全间隙，纸箱在倾斜提升段爬坡时的防滑挡边间距，以及多工位并行动作时的节拍时序匹配；输送辊筒间距需保证最小纸箱底面不会凹陷卡入，转弯或分流处导向板圆弧过渡，减少箱体剐蹭。该类整线适用于食品、日化、五金等行业成品纸箱的后段包装，可替代人工重复搬运堆叠，降低劳动强度并提升整线产出一致性。
