长管材型材激光切割加工生产线

　　这条长管材与型材激光切割生产线，面向金属管材深加工车间的连续上料、定长送进、激光切断与工位流转需求而搭建，整体采用卧式长跨距布局，沿工件轴向展开，适合圆管、方管、矩形管及部分长条型材的批量下料。设备主体由长床身、进料支撑段、夹持送进机构、激光切割主机、出料承接区以及防护柜体组成，各模块在同一基准线上串联，保证长工件在高速送进过程中的同轴度与支撑刚性。

　　从现场布置角度看，生产线长度方向占据主要安装空间，床身底部采用分段式框架与可调支脚，便于在车间地坪上找正水平。左侧长跨距区域承担待切管材的承托与轴向输送，导轨、拖链及夹持小车沿床身布置，能够按程序设定的步距将管材稳定送入切割区。中间主机部分为核心加工工位，集成激光切割头、回转夹持与定位结构，可配合管材旋转完成相贯线、端口轮廓及定长切断等加工。右侧柜体与控制单元集中布置，兼顾检修通道与安全防护边界。

　　结构设计上，长床身并非简单平台拼接，而是兼顾抗弯刚度与维护便利性的箱型框架。床身侧面设置多扇检修门，内部可容纳线缆、气路、传动件及除尘接口；外露运动区域采用防护罩与限位结构，避免长料摆动对人员和设备造成干涉。进料端的支撑结构对细长管材尤为关键，若支撑间距过大，管材在高速送进或旋转时会产生挠曲和振动，直接影响切口质量；模型中沿轴向布置的多组支撑位，正是为了控制工件下垂量，并让不同管径、不同截面型材在通过切割头时保持稳定。

　　夹持送进机构承担定位与进给双重功能。长管材加工不同于板料切割，工件既要沿轴向精确移动，又常需绕自身轴线旋转，因此夹爪的对中性、夹紧力适配范围以及送进伺服的同步性十分重要。设计时需要兼顾薄壁管防夹变形与厚壁管重切削牵引，夹爪接触形式通常需要根据管材截面更换或调整。切割主机区域则强调光路、运动轴与排烟除尘的协同，激光头在径向和轴向的进给要与管材旋转联动，才能完成复杂端部形状和孔槽特征。

　　在实际应用中，这类设备常用于钢结构、家具管、护栏、农机架、汽车附件以及管路预制等场景。相比传统锯切，激光切割减少了换锯、划线和二次装夹环节，尤其适合多品种、中小批量管材下料；对于需要在管端直接切出焊接坡口、装配缺口或连接孔的工件，工序集成度更高。生产线旁需预留原材料堆放区、成品料筐位置以及维护操作空间，吊装或上料机构不应与床身运动范围冲突。

　　安装边界方面，除设备本体长度外，还要考虑长管上料时超出床身的进料余量、出料侧承接长度、激光源与除尘系统的连接位置，以及操作面板和电气柜的开门空间。地基不必按重型冲击设备处理，但应控制平整度和局部承载，长床身支脚处需避免悬空。气路、保护气体、排烟管道和动力电缆通常从床身端部或侧下方接入，三维布局时应提前校核折弯半径与检修距离。

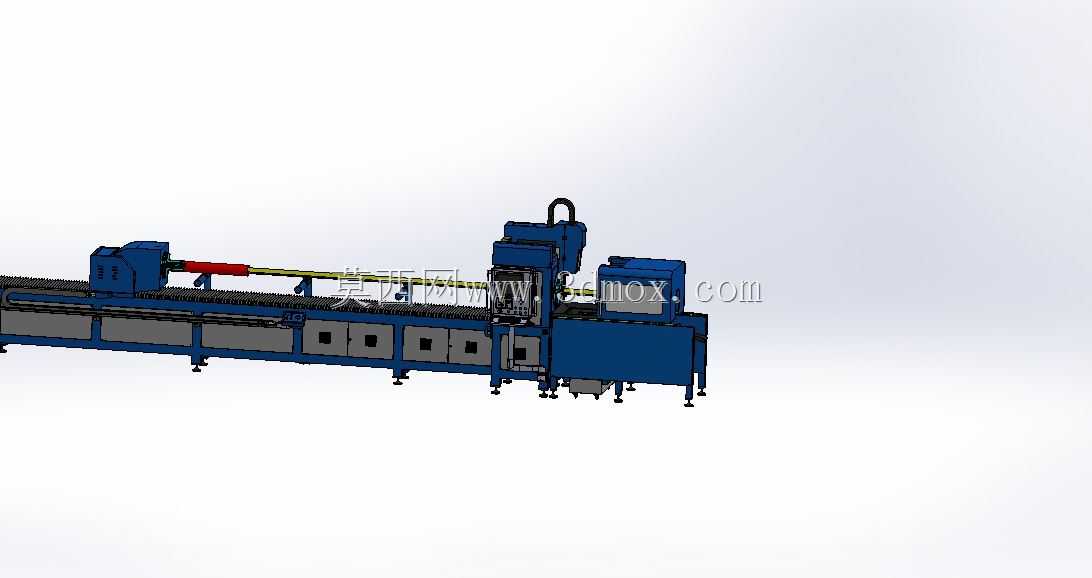

　　从建模视角看，该模型完整表达了长跨距机架、主机箱体、夹持工位、输送导轨、防护面板、支脚和外部管线的空间关系，适合用于设备方案评审、车间布局干涉检查、自动化上下料对接以及非标切管机结构参考。整体形态强调功能分区：前段保证长料稳定输入，中段保证精密切割，后段便于成品排出与收集，各部分之间通过统一的床身基准和输送中心线形成连续工艺流。
