全自动长管材数控弯管加工设备

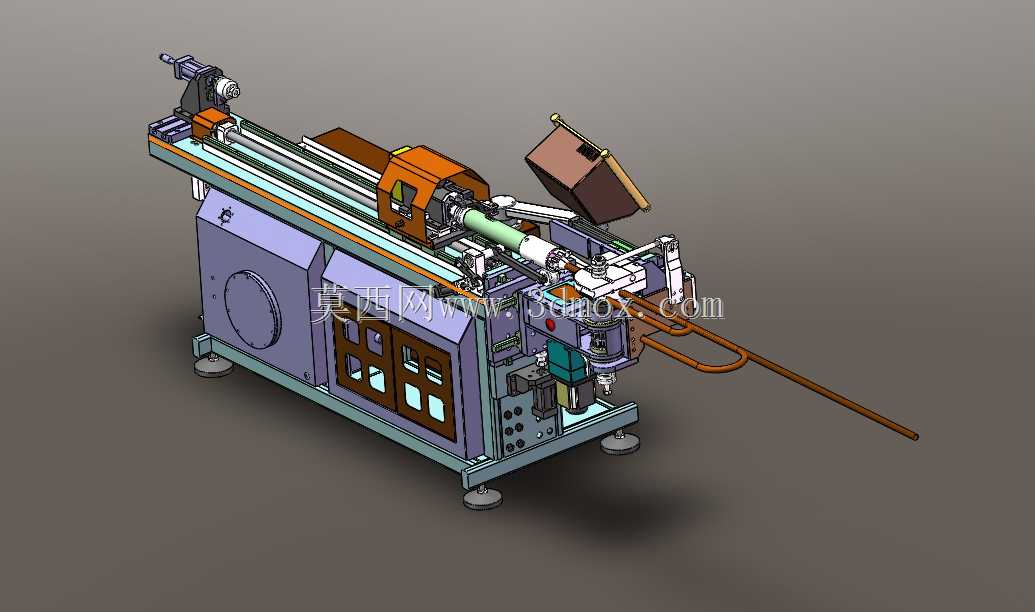

　　这套长管材自动弯管装备面向金属管路件的批量折弯工序搭建，整机沿送料轴向铺开，床身主体采用箱型焊接机架作为承载基础，底部配置可调水平支撑脚，在车间地坪就位后可通过支脚微调消除安装面不平带来的机身扭曲，长条形床身顶面铺设直线送料导轨，导轨侧方排布拖链与传动组件，将管材从机身尾端的上料位沿轴向推送至折弯机头工位。从现场排布逻辑来看，这类设备多用于制冷管路、汽车油路管件、家具金属弯管、卫浴管件以及线束护套管的成型加工，工件多为小直径铜、铝、低碳钢圆管，需要在一根长料上连续完成多个空间角度折弯，部分管件还要求带直线送料与机头回转联动，避免多次装夹带来的段间角度误差。

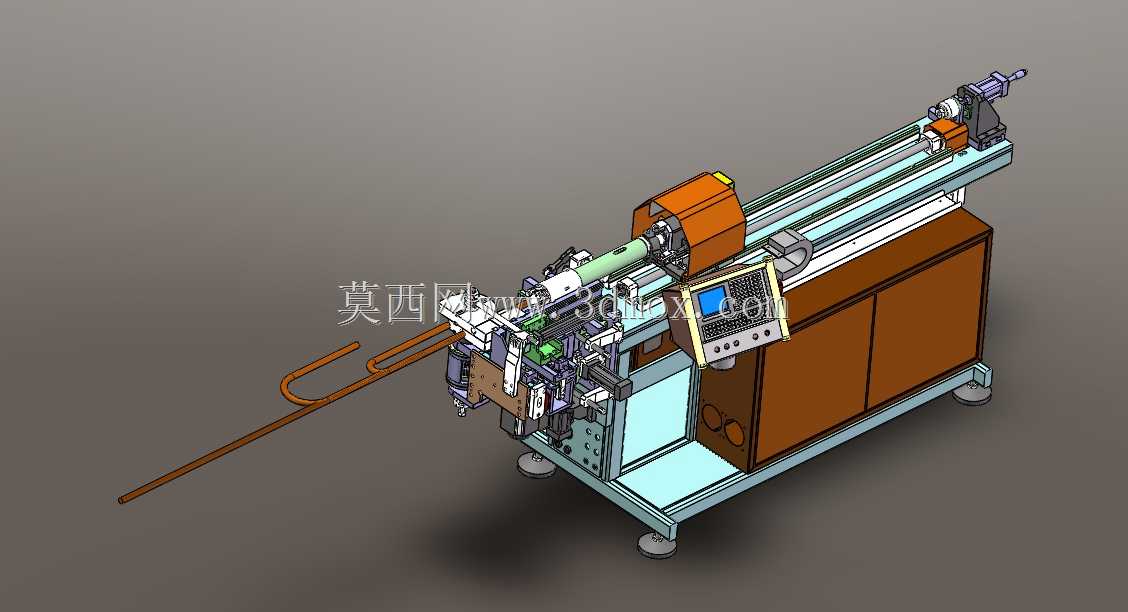

　　折弯执行端布置在机身靠前位置，机头集成弯管模盘、夹紧块、助推导向架与防皱板结构，弯管主轴由减速机构驱动，配合液压油缸完成夹模锁紧、导模跟进与弯臂回转动作；机身中段的橙色箱体为主传动与液压阀组的安置舱，侧部开设检修格栅与观察窗，日常更换模具、清理管屑、调整压力阀时可直接打开侧门操作，不需要拆解外围护罩。机头上方斜置的操作盒采用悬臂支撑，操作人员站在设备前侧即可触控设定送料长度、折弯角度、回转方向与回弹补偿值，盒体倾斜角度适配站立操作视线，避免长时间低头看屏造成的操作疲劳。

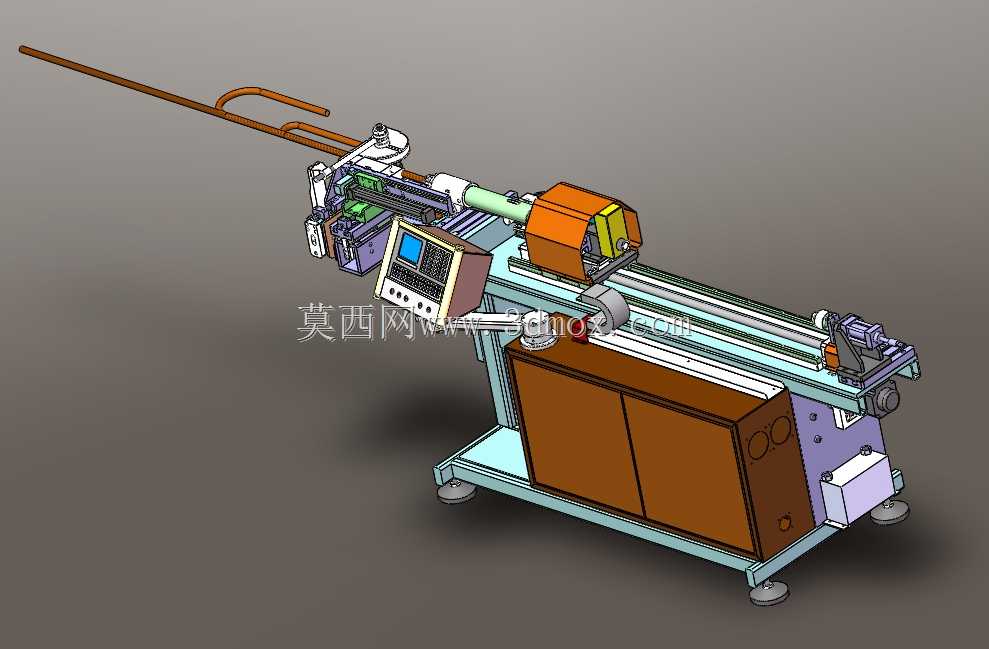

　　送料部分采用伺服驱动的夹持小车，小车沿床身导轨往复移动，夹头可适配不同管径的弹性夹套，送料行程覆盖长管材整根上料的长度需求，尾端预留管材伸出空间，图中伸出的铜质样件直观呈现了工件折弯后沿出料侧延伸的状态，设备周边需要预留对应长度的出料避让区，避免弯制完成的长管件碰撞周边工位。安装边界上，整机长度方向需在机身前后额外留出管材上料、成品取出的操作空间，宽度方向要预留液压站散热、侧门开启的维护距离，电控柜与液压动力单元集成在床身下部，不需要额外单独占用车间独立工位，压缩空气与液压管路沿床身内部走线，外部仅需接入电源、液压油源与气源即可完成就位。

　　结构设计上，箱型床身内部焊接加强筋板，抵消弯管瞬间大扭矩带来的机身形变，导轨安装面经过铣削加工保证送料直线度，弯管主轴与模盘的同轴度通过定位止口保证，更换不同管径的弯管模具时，只需松开模盘锁紧件、替换夹模与导模，不需要重新校准主轴位置。设备的动作逻辑遵循送料-夹紧-弯制-退夹-回转-再送料的循环，针对不同管材的回弹特性，可在控制系统中逐段设置角度补偿，针对薄壁管还可搭配芯轴装置，从管材内部支撑折弯段，避免弯曲位置出现瘪管、起皱缺陷。

　　从建模细节来看，所有护罩、门板、手轮、管接头与操作元件均按实际装配关系搭建，管线沿拖链排布的路径清晰，机架底部的接水盘、可调脚杯、吊装孔位均有体现，结构工程师在参考该方案时，可直接核对送料行程与弯管能力的匹配关系，结合自身加工管件的最大长度、弯曲半径、管径范围调整床身导轨长度与机头回转半径，在车间布局阶段提前规划长管材的上料通道与成品出料堆放区域，避免设备就位后出现工件伸出通道被其他设备遮挡的问题。液压管路的走线沿床身内侧预留的管夹固定，阀组安装位置靠近执行油缸以缩短管路长度，降低压力损耗，检修侧预留的操作空间足以容纳操作人员完成模具更换与日常点检，整机的人机操作高度、按钮排布、安全防护门的位置都围绕一线弯管工序的实际作业习惯设计，没有多余的冗余结构。
