多工位回转式杯体灌装封口一体机

　　这套回转式杯体处理设备面向一次性塑杯、纸杯类容器的连续化包装工序，在食品饮品、日化膏体、小份调味品的量产车间里承担容器上料、定量充填、封口裁切到成品排出的串联作业，整线采用间歇回转的工位布局，把原本分散在多台单机上的工序收拢到同一台主机框架内，大幅缩减产线占地长度，也减少了杯体在不同单机之间转运时的磕碰、倾洒与对位偏差。

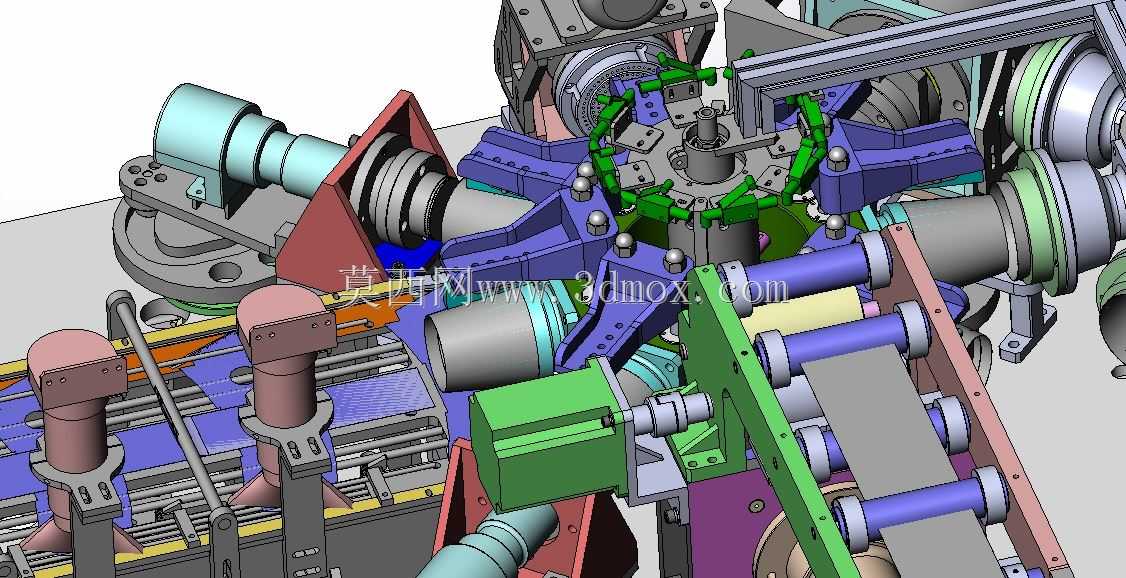

　　从整机布局来看，核心承载部件是中部的多工位回转分度盘，盘沿均匀布置了杯座定位工装，每个杯座的型腔尺寸和待加工杯体的外径、翻边高度做匹配，杯体落入座内后由翻边端面承托，径向留0.2至0.3毫米的活动间隙，既方便杯体顺畅进出，又能保证转盘转位时杯体不会出现偏移。分度盘下方配套凸轮分割器驱动，分割器的入轴连接减速电机，按照工位数设定每次转位的旋转角度，转位过程中所有执行机构全部处于抬起避让状态，当转盘停稳、定位销插入锥套完成锁止后，各工位的压头、充填阀、封口模才同步向下动作，整套动作的时序由机械凸轮配合电气触发信号协同保证，不会出现工位未停稳就下压的干涉问题。

　　工位排布顺着转盘旋转方向依次展开：进杯工位对接前方的杯体整理送料机构，叠放的杯体由分杯螺杆逐只分离，顺着滑道落到空杯座里；随后的空位工位会配置光电检测，确认杯体是否正确就位，缺杯时后续充填工位会自动跳过下料动作，避免物料洒到转盘台面上。充填工位根据物料特性适配不同结构，流动性好的水基物料采用活塞式定量缸，通过凸轮带动活塞行程控制每次灌装容量，粘稠膏体则配伺服推料结构，灌装头在下行阶段先伸入杯口附近再开始注料，减少物料飞溅挂壁。灌装完成后的工位依次放置封口膜卷材、热封模头，热封头采用导热性均匀的铜合金材质，内部埋入加热棒与测温热电偶，工作时压合在杯口翻边和膜材之间，保持恒定温度与压合时长，让膜材和杯口热熔粘合，封边宽度控制在3到5毫米，既保证密封强度又不会过度压溃杯口翻边。后续工位还集成了日期打码、成品顶出结构，顶出杆从杯座下方穿过，把封好的成品杯向上顶起，侧面的拨杆或者压缩空气喷嘴把成品推到出料输送带上，顺着线体流向后续的装箱、码垛工位。

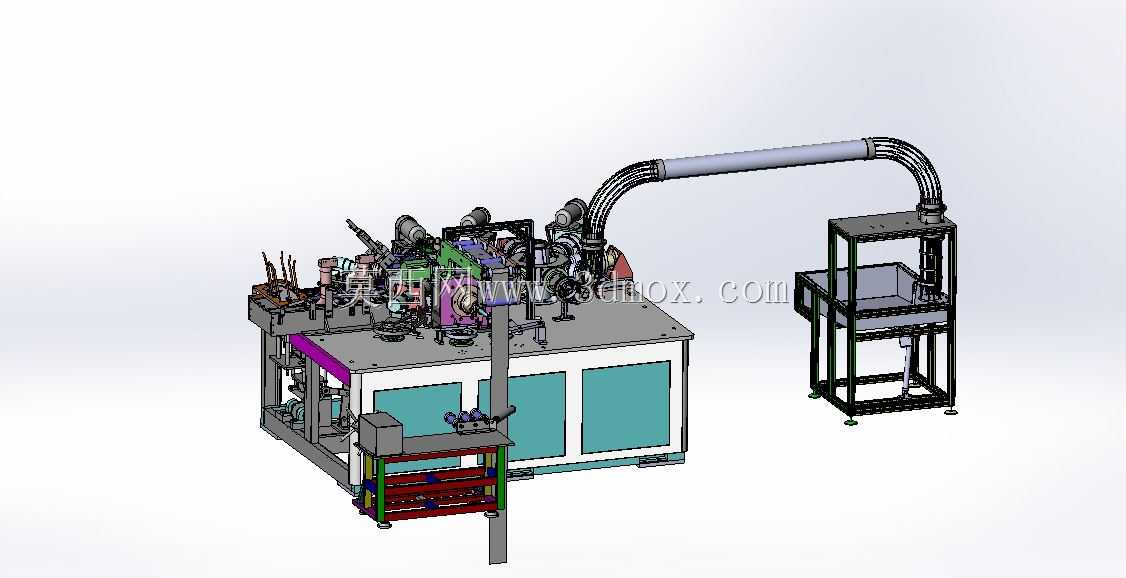

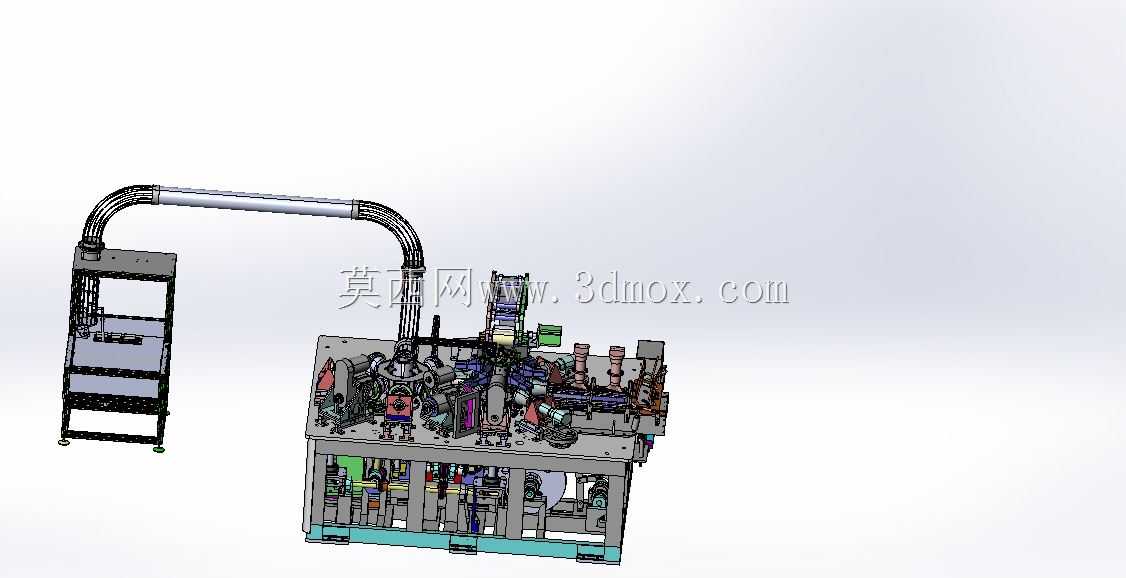

　　设备的外围机架采用型钢焊接后整体去应力加工，各安装面一次装夹铣削保证同轴度与平面度，多组支撑立柱围绕转盘圆周分布，分别承载灌装组件、封合组件、动力传动组件，外侧的护板按照安全防护要求做全封闭设计，仅在进杯、出杯位置预留物料通行开口，传动侧的同步带轮、齿轮副全部藏在护罩内部，避免操作人员误触运动部件。机身一侧伸出的输送带支架采用铝型材拼装，输送带的高度和主机出料口对齐，带面两侧加装可调导向栏板，栏板间距可以根据杯体直径快速调整，换产时只需要更换对应规格的杯座工装、调整充填活塞行程、更换热封模头的型腔垫圈，就能适配不同容量、不同口径的杯型，换产调整的点位都做了刻度标识，不需要反复试错对位。

　　从安装边界来看，这类回转式主机的占地宽度通常在两米以内，长度随外围配套的进杯理料、出料输送单元延伸，车间布置时需要在设备后侧留出不小于一米的维护空间，方便操作人员更换封口膜卷、清理充填管路残留物料、检修分割器传动部件；设备底部设置可调减震脚杯，安装时调整水平度，让转盘端面的跳动量控制在允许范围内，避免高速间歇转位时出现晃动。整机的动力管线、气路管线沿机架内侧的线槽排布，充填工位的物料管路采用快装卡箍连接，日常清洗消毒时可以快速拆解，完全符合食品日化包装车间的卫生维护要求。结构设计阶段所有运动部件的行程都做了干涉校验，压头下行最低点和杯座顶面预留安全间隙，转盘转位时外围固定件和回转工装的最小间隙大于五毫米，从三维装配阶段就排除了运行碰撞的隐患。
