皮带张紧轮摇臂式张紧装置结构

　　该张紧装置主要用于带传动系统中对皮带预紧力进行维持与补偿，常见于发动机前端附件驱动、小型动力设备、输送设备以及需要同步带或V带长期稳定运行的机构。带传动在运行过程中会因材料蠕变、磨损、温度变化和载荷波动而出现松弛，若张紧力不足，皮带容易打滑、跳齿、产生噪声并降低传动效率；若张紧力过大，又会加重轴承受力、皮带疲劳和功耗损失。此结构通过摆臂与滚轮组合，使皮带在允许范围内保持相对稳定的接触压力，从而兼顾传动可靠性与零部件寿命。

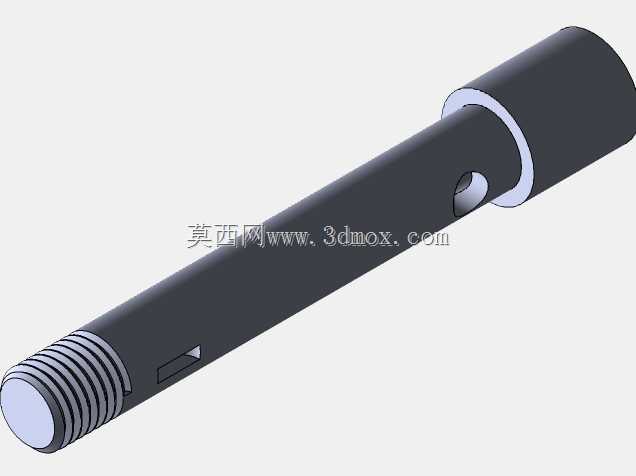

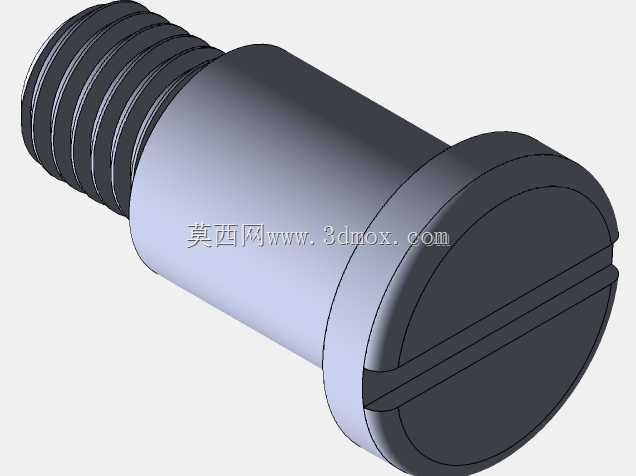

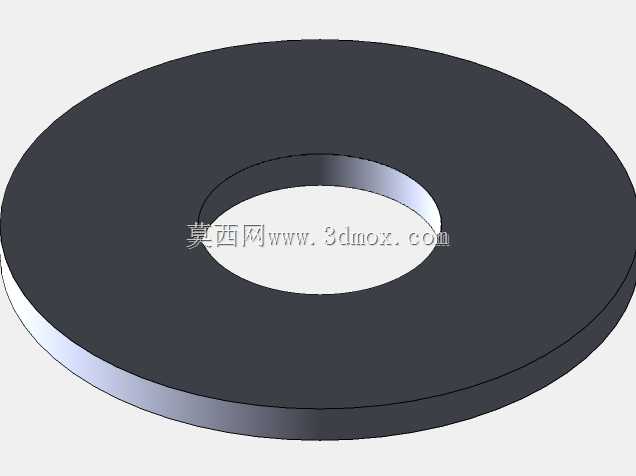

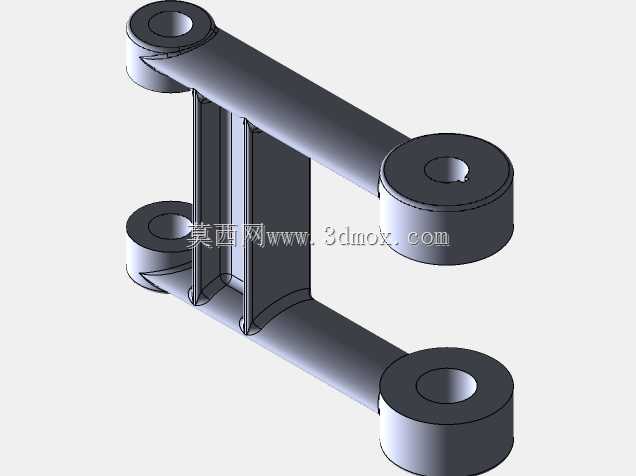

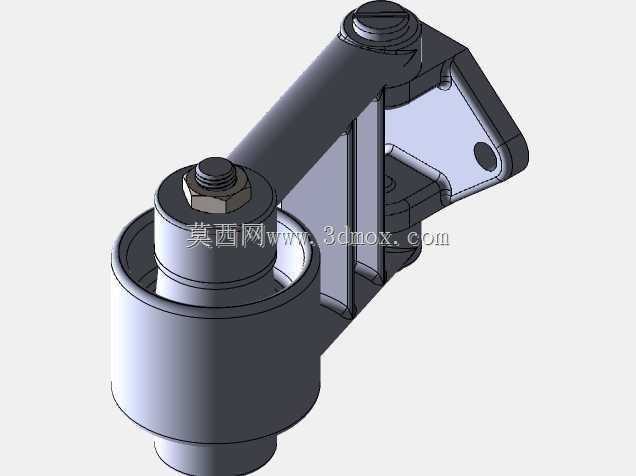

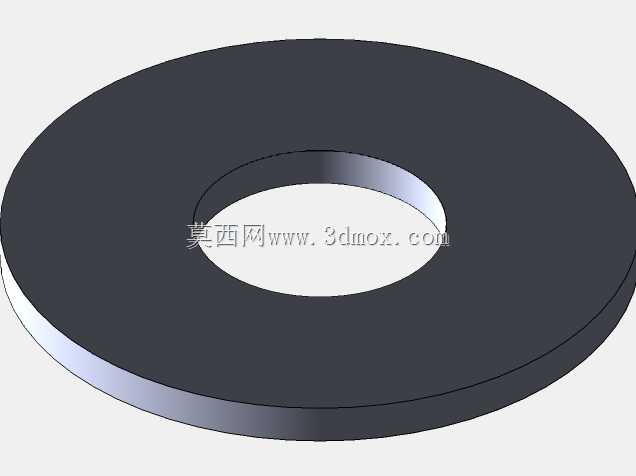

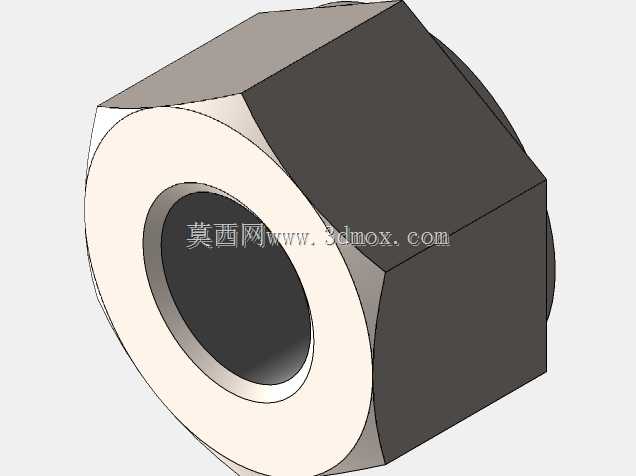

　　从功能布置看，模型主体包含张紧轮、轮轴、紧固件、摇臂、铰接支点和安装支架。张紧轮位于皮带松边或回程段附近，外周圆柱面用于贴合皮带背面或带体侧面，具体接触方式取决于传动带类型和整机布局。轮体通过中心轴支撑，轴端设置螺母与垫圈，用于约束轴向位置并提供装配预压。摇臂一端承载张紧轮，另一端绕支架上的铰接点转动，使轮体能够随皮带状态小幅摆动。支架上的安装孔用于将整个组件固定在机体侧壁、发动机缸体、机架板或焊接支座上。

　　设计思路上，这类张紧器并不是单纯依靠固定位置压紧皮带，而是利用摆动几何形成可调的压紧路径。铰接点、张紧轮中心和安装基准之间的距离决定了力臂关系，张紧轮受到皮带反力后，会通过摇臂传递到铰接位置；若配套弹簧、扭簧或调节螺栓，则可在摇臂转动方向上建立目标张紧力。模型中支架呈折弯板式轮廓，带有加强边界和安装孔，能够在轻量化的同时提高平面外刚度。摇臂与支架之间保留明确间隙，避免摆动过程中发生干涉；轮体外侧与支架立壁之间也留出皮带通过空间，便于实际装机时检查皮带贴合状态。

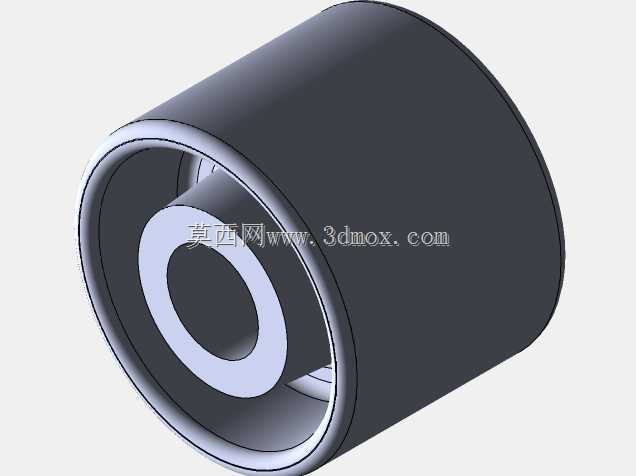

　　外形方面，张紧轮为短圆柱回转体，直径和宽度需与皮带规格匹配。较宽的轮面有助于降低皮带比压，减少局部磨损；轮缘轮廓若用于平皮带或多楔带背面，通常采用光滑圆柱面，若用于V带内侧则需另行设计槽形。该模型呈现的轮体更接近背面压带式张紧轮，适合压在皮带外侧，通过改变包角和悬垂段长度来调节张紧状态。中心螺栓沿轮轴方向布置，拆装时可从外侧完成螺母锁紧，维护可达性较好。上部铰接轴与摇臂形成回转副，轴端结构紧凑，适合在空间受限的传动舱内布置。

　　安装边界需要重点核对三个位置：一是支架固定孔的孔距、孔径和贴合面平面度，固定面若倾斜会使摇臂回转平面与皮带运行平面不重合，导致皮带跑偏或轮缘偏磨；二是张紧轮在自由状态和工作状态下的位移包络，设计机架时应预留摇臂摆动角度，不能让邻近管路、罩壳或带轮进入运动范围；三是皮带进出张紧轮时的包角和切线方向，轮面应尽量与皮带宽度中心对齐，轴向偏角需控制在较小范围内。

　　在工程建模时，可先确定主动轮、从动轮和固定带轮的中心距，再根据皮带走向布置张紧轮压点。张紧轮不宜设置在皮带载荷突变剧烈的位置，也不应使皮带产生过小的反向弯曲半径。对于高速传动，轮体质量和转动惯量会影响随动响应，结构应在保证刚度的前提下控制重量；对于低速重载输送设备，则更关注支架强度、铰接轴耐磨性和螺栓防松。模型中的螺母、垫片、铰接轴和板式支架均体现了装配关系，适合在三维环境中进行干涉检查、运动范围验证和安装工艺评审。

　　实际使用中，张紧器的调节行程要覆盖皮带初期伸长、正常磨损和更换拆装所需的松弛量。若行程过小，皮带使用后期无法维持预紧；若行程过大，结构可能在异常载荷下过度摆动。支架孔位还应考虑装配公差，铰接孔与固定孔之间的位置度会直接影响摇臂转动灵活性。润滑与防尘条件较差时，铰接部位应预留轴承或衬套设计空间；轮体内部若采用滚动轴承，则需在模型中继续细化轴承内圈、外圈、密封件和挡圈结构，以便完成寿命校核和明细统计。

　　整体来看，该结构以成熟的摇臂压轮方式实现皮带张紧，零件数量少、受力路径清晰、安装适应性较强，既可作为独立张紧组件用于通用机械设备，也可根据具体动力舱空间改型为弹簧自动张紧或螺栓手动调节形式。
