AGV双轮转向联动旋转轴总成

　　这套旋转轴结构主要服务于自动导引运输车（AGV）底盘的转向执行环节，核心作用是把两个电动转向马达的输出动作通过同一回转支承关联起来，使两侧舵轮在车辆原地转向、横移或弧线行进时保持角度协调。在仓储物流、产线物料配送以及柔性制造车间里，AGV往往需要在狭窄通道内完成小半径转弯甚至零半径回转，单轮独立转向若控制不同步，极易出现轮胎拖滑、定位偏差累积和车体抖动，因此这类联动转轴在重载双向舵轮布局中较为常见。

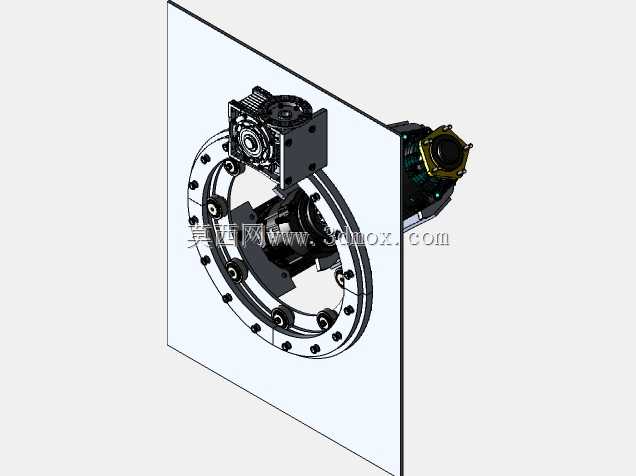

　　从结构布置看，回转主体采用大直径环形支承，环圈上均布多组安装孔位，既承担径向与轴向载荷，也为马达安装座、限位块和走线支架提供统一基准。两个电动转向马达分置在回转盘两侧，马达输出端经连接座与转轴耦合，动力传递路径短，扭转刚性较好。环形支承的大跨距设计让转向反力能够沿圆周分散，避免局部螺栓承受过大弯矩，这对承载吨级以上货物的AGV尤为关键——满载时舵轮接地点产生的侧向力会直接反推到转轴，支承直径越大，同等载荷下螺栓和接合面的受力越温和。

　　设计思路上，这套机构优先保证的是转向同步性与装配可维护性。马达安装座采用分体式法兰连接，座体与回转盘之间通过定位销确定相位，再用螺栓锁紧，现场更换马达时不必整体拆解回转支承，销孔定位也能保证重装后齿轮或联轴器的啮合相位不跑偏。回转盘外缘预留的密集孔阵并非单一功能：一部分用于固定马达，一部分用于安装角度检测元件的触发挡片，还有一部分作为走线卡扣和防护罩的固定点，这种多孔位兼容设计让同一转轴本体可以适配不同轮距、不同马达规格的车型派生。

　　安装边界方面，回转盘需要嵌入车体底盘的安装开口，环形支承的外径决定了底盘开孔尺寸，上方马达座的高度则影响底盘下层空间的净高。布置时要确认马达尾部编码器和接线插头在全转角范围内不与底盘纵梁干涉，回转盘下方连接舵轮的法兰面需与车轮中心线保持规定的同轴度，否则转向时车轮会绕偏置轴线摆动，造成角度反馈与实际轮角不一致。转轴轴向要预留轴承游隙调整空间，径向则依靠环形支承自身的定心精度，装配时接合面平面度需控制在合理范围，防止紧固后支承滚道变形导致转向卡滞。

　　实际工况中，AGV频繁启停和反复换向会给转轴带来交变冲击，马达连接螺栓应按扭矩规范紧固并采取防松措施，回转支承的润滑脂通道要在建模时一并留出，避免后期补脂需要拆轮。角度检测通常在回转盘与固定车架之间布置绝对值编码器或接近开关，模型里环圈上的小孔和凸台正是为这类感应件预留的安装特征，设计时需核对触发块在左右极限转角都能被可靠识别。

　　对于三维建模从业者而言，还原这套机构时要重点表达三层配合关系：一是环形支承与车架安装板的止口配合，二是马达座与回转盘的销孔定位，三是马达输出轴与转向连接件的同轴约束。外形上不必追求无关细节，但安装孔位的分度圆、螺栓规格以及马达包络轮廓必须准确，因为这些直接决定底盘开孔和干涉检查结果。转向行程极限位置建议在装配体中做出马达随转盘摆动的运动模拟，核对线缆最小弯曲半径和车体间隙，这样输出的模型才能真正用于底盘布局评审，而不是仅作外观展示。
