立式剖分式基座轴承三维结构设计

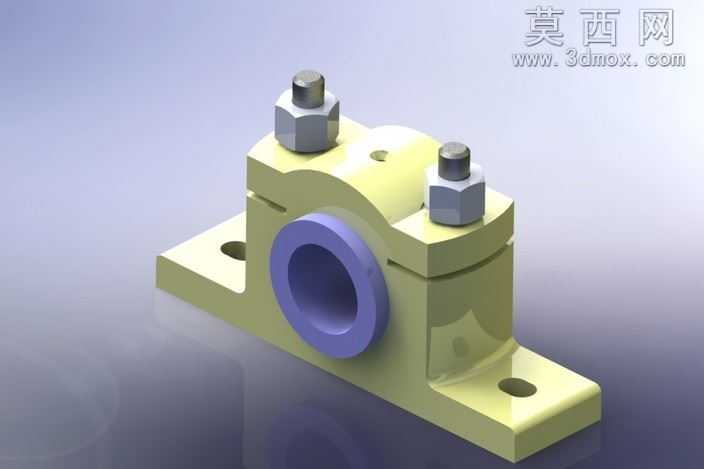

本款立式剖分式基座轴承采用三维参数化建模完成整体结构设计，建模过程中先以底座安装基准面为草图平面，绘制带两个对称安装通孔的梯形底座轮廓，通过拉伸凸台生成底座基体，底座上表面预留与轴承座下半部分配合的定位止口，保证装配同轴度。轴承座采用上下剖分对开结构，上下两部分通过两侧对称布置的六角头螺栓与六角螺母实现锁紧连接，建模时分别绘制上下轴承座的半圆弧型腔，型腔尺寸与内嵌轴瓦的外径做过盈配合约束，同时在轴承座上半部分顶部预留润滑油注油孔，方便后期运维加注润滑脂。内嵌轴瓦采用耐磨铜合金材质设计，建模时单独生成轴瓦零件，其内径与适配传动轴做间隙配合，轴瓦外壁与轴承座型腔贴合，剖分面处设置定位销槽防止轴瓦工作时发生周向转动。渲染阶段为不同零件赋予差异化材质：底座与轴承座本体赋予铸铁哑光材质，表面添加细微铸造纹理还原真实铸件质感；螺栓螺母赋予镀锌钢金属材质，添加轻微倒角反光效果；铜质轴瓦赋予锡青铜暖金色金属材质，表面做细腻磨砂处理区分于钢制零件；整体场景采用柔和的顶光加侧补光方案，避免金属表面过曝，同时在底座下方添加柔和投影增强模型立体感。设计过程中重点优化了轴承的载荷分布结构，加厚底座安装边厚度提升重载工况下的结构强度，剖分面采用精密贴合设计保证装配后轴承内孔的圆度，两侧螺栓连接位做沉台处理避免螺母突出影响周边部件安装，整体结构适配高转速、重载、大尺寸传动轴的支撑需求，可直接应用于矿山设备、输送机械、冶金装备等领域的传动系统中，建模时所有配合尺寸均遵循机械设计标准公差要求，可直接导出工程图用于生产加工参考。
