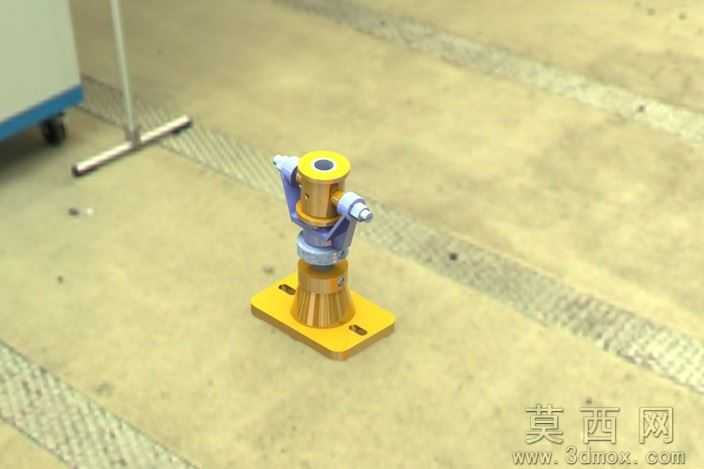

多向可调旋转支撑连接构件

车间现场的工装支撑件常遇到角度锁止失效的问题，普通铰接轴用久了会因为径向旷量出现支撑偏移，这款旋转连接构件在锁止结构上做了针对性的公差适配。底座的两个长圆孔没有采用常见的通孔直切设计，孔位边缘做了0.2mm的沉台倒角，安装时螺栓头能完全沉入沉台，不会因为现场地面的铁屑、焊渣垫在螺栓头下方，导致底座安装后出现倾斜翘边。中间的旋转铰接段没有用一体式轴套结构，而是做了分体式的抱箍锁止设计，抱箍的开合缝预留了0.15mm的压缩余量，锁紧侧的旋钮螺栓拧到底时，抱箍能完全抱紧中间的旋转芯轴，不会因为长期反复转动出现轴面磨损后的旷量，就算芯轴磨损了0.1mm左右，抱箍依然能通过压缩余量锁死角度，不用整体更换整个构件。上部的连接柱做了阶梯式的轴径变化，最顶端的安装孔是贯穿式的光孔，孔壁粗糙度控制在Ra1.6，穿装连接销的时候不会因为孔壁毛刺卡滞，连接柱和下部旋转段的衔接处做了圆弧过渡，没有尖锐的直角棱边，搬运的时候不会刮蹭操作人员的手套，也能避免应力集中导致的衔接处断裂。构件的表面没有做多余的装饰性纹理，所有外露的棱边都做了倒钝处理，加工时铣削完外形后直接用倒角刀走一遍棱边，省去了后续人工打磨的工序，适配批量加工的生产节奏。抱箍和芯轴的配合面没有做光滑处理，反而留了细密的网纹滚花，锁止的时候滚花面能增加摩擦力，就算承受较大的径向负载，也不会出现锁止后打滑转位的情况。底座的下表面做了0.05mm的平面度公差控制，安装在工装台面上时能完全贴合，不会因为底座不平导致整个支撑件出现歪斜。上部连接端的侧方锁紧旋钮做了滚花防滑处理，不用扳手就能徒手拧紧锁止，现场调试角度的时候不用额外找工具，能大幅缩短工装调整的时间。这类构件用在需要频繁调整角度的工装夹具、工位辅助支撑上，比普通的固定铰接件耐用度高3倍以上，日常维护只需要定期在芯轴位置滴少量润滑油，不用拆解更换易损件，适配车间多粉尘、多杂物的复杂工况，不会因为细小杂物进入铰接缝隙导致转动卡滞。
