涡轮增压器叶轮精密结构三维造型

项目分类:通用机械零部件 发布时间:2022-06-09 ID:651279
  • 涡轮增压器叶轮精密结构三维造型
  • 涡轮增压器叶轮精密结构三维造型

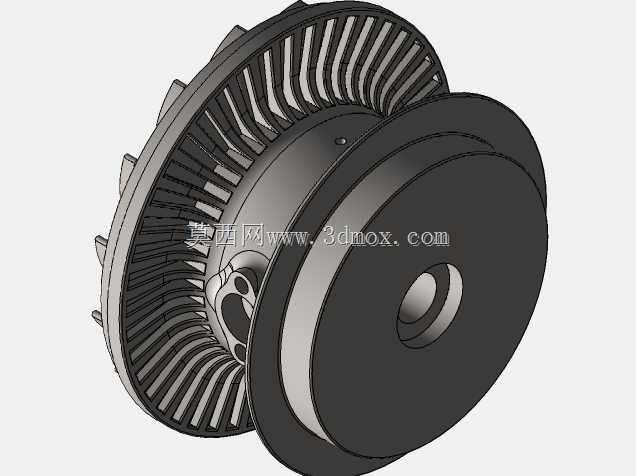

  该叶轮属于涡轮增压器核心旋转部件,主要应用在车用发动机、小型内燃机以及试验台增压系统中,承担把高温高压废气能量转化为转子机械能的作用。实际装配时,叶轮位于涡轮壳内部流道中心,背部与轴承体、密封环、轴端锁紧结构相邻,前端面对蜗壳流道入口,工作中随转子轴高速旋转。其外形不是单纯的圆盘加叶片组合,而是由轮盘、轮盖侧轮廓、多片弯曲叶片、中心轴孔、背部配合面和局部加强过渡区共同构成。建模时需要先确定叶轮的旋转轴线,再围绕轴线建立子午流道轮廓。轮盘从中心轮毂向外侧逐渐变薄,背部保留与轴系配合的安装面,中心孔用于与转子轴定位;外缘叶片沿圆周均布,叶片型线在进口处较径向,向出口方向逐渐转为弯曲形态,以适应废气进入蜗壳后向心流动并改变方向的过程。

  叶片之间形成连续收缩的流道,气体从外缘进入后,在流道内膨胀加速并推动叶片做功,最后从中心区域排出。叶片与轮盘连接处不能做成尖锐直角,工程上通常保留圆角过渡,因为高速旋转时叶片根部承受较大离心力和热应力,尖角容易形成应力集中并诱发裂纹。轮盘厚度也不是均匀取值,靠近中心轮毂区域需要更大截面来传递扭矩并约束轴孔变形,外缘区域则可适当减薄,以降低转动惯量和质量。中心轴孔周边的结构要兼顾装配定位与锁紧需求,孔壁、端面和背部台阶面应保持同轴,端面需提供足够的压紧接触面积。若用于压气机端,叶轮还会考虑叶片前缘、后缘与蜗壳间隙;若用于涡轮端,则更关注高温下材料膨胀、叶片热变形以及轮背密封空间。该模型在造型上完整表达了叶片空间曲面、轮盘回转体、

  中心孔和外缘轮廓,适合用于结构干涉检查、转子装配关系确认和增压器原理展示。进行尺寸校核时,应重点控制叶轮外径、出口宽度、轮毂直径、轴孔直径、叶片数量、叶片厚度和轮背定位面距离。外径决定叶轮与涡轮壳内腔的径向间隙,间隙过小会在热态工况下发生擦壳,间隙过大又会增加漏气损失;出口宽度影响流道通流面积,需与蜗壳喉部和发动机排量匹配;轴孔直径与转子轴、螺母或锁紧套配合,直接关系到动平衡和高速可靠性。安装边界方面,叶轮前端不能与涡轮壳流道壁面干涉,背部要留出密封件、挡油板和轴承体的空间,外圆与壳体之间应保留均匀环形间隙。叶片前缘和后缘的圆角、拔模方向以及最小壁厚也需要在三维结构中检查,避免后续加工或铸造时出现薄壁充型困难。

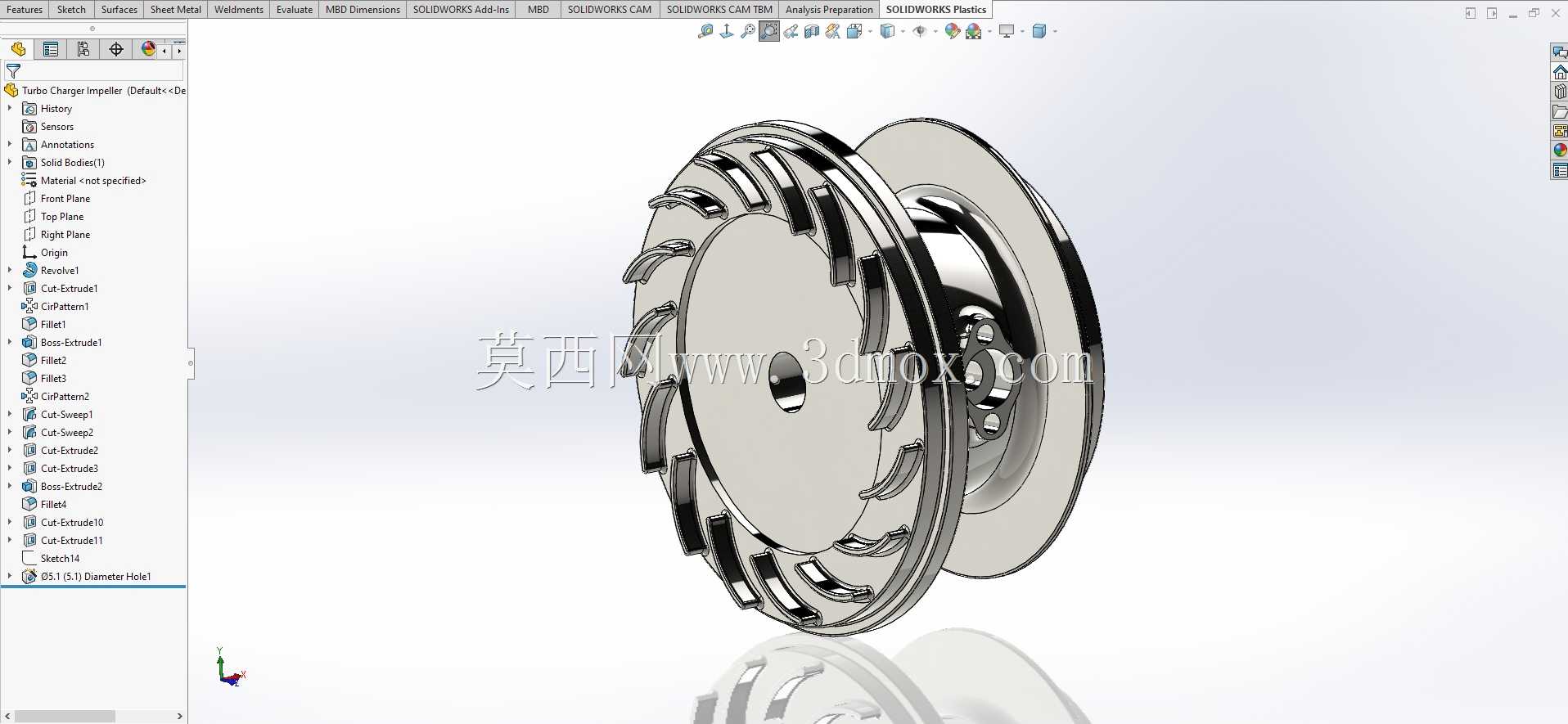

  对于采用铸造毛坯再五轴加工的叶轮,模型曲面连续性会影响刀具路径;对于直接进行数控铣削的整体叶轮,叶片间流道开口宽度决定刀具直径和刀柄避让空间。设计思路上,这类零件不能只追求外观流线,而要同时满足气动通道、转子动力学、装配公差和制造可行性。轮盘外侧的轮廓应与壳体型面保持合理对应,使气流能够平顺进入叶片通道;叶片曲面在周向上均匀分布,任意相邻叶片的角度误差都会影响动平衡。中心部位的质量分布对高速转子尤其敏感,轮毂结构过于厚重会增加转动惯量,过于薄弱则可能在超速工况下产生过大拉应力。通过三维模型,可以剖切观察叶片根部圆角、轮盘厚度变化和轴孔加强区域,也可以测量叶轮在整机中的轴向占位,为轴承选型、密封布置和蜗壳设计提供依据。
