高压橡胶编织增强软管三维结构

　　该模型表现的是一种带金属编织增强层的高压橡胶软管局部结构，重点不在整根管路的布置，而在软管外壁编织层的几何关系、纤维束走向以及承压增强结构的空间形态。实际工程中，这类软管常用于液压站、气动系统、冷却回路、燃油输送、设备移动连接段以及需要补偿位移的管路位置。与硬管相比，编织软管能够在有限空间内吸收振动、缓解冲击，并允许两端接头存在一定角度偏差或相对运动，因此在机床、工程机械、自动化产线和移动设备中都比较常见。

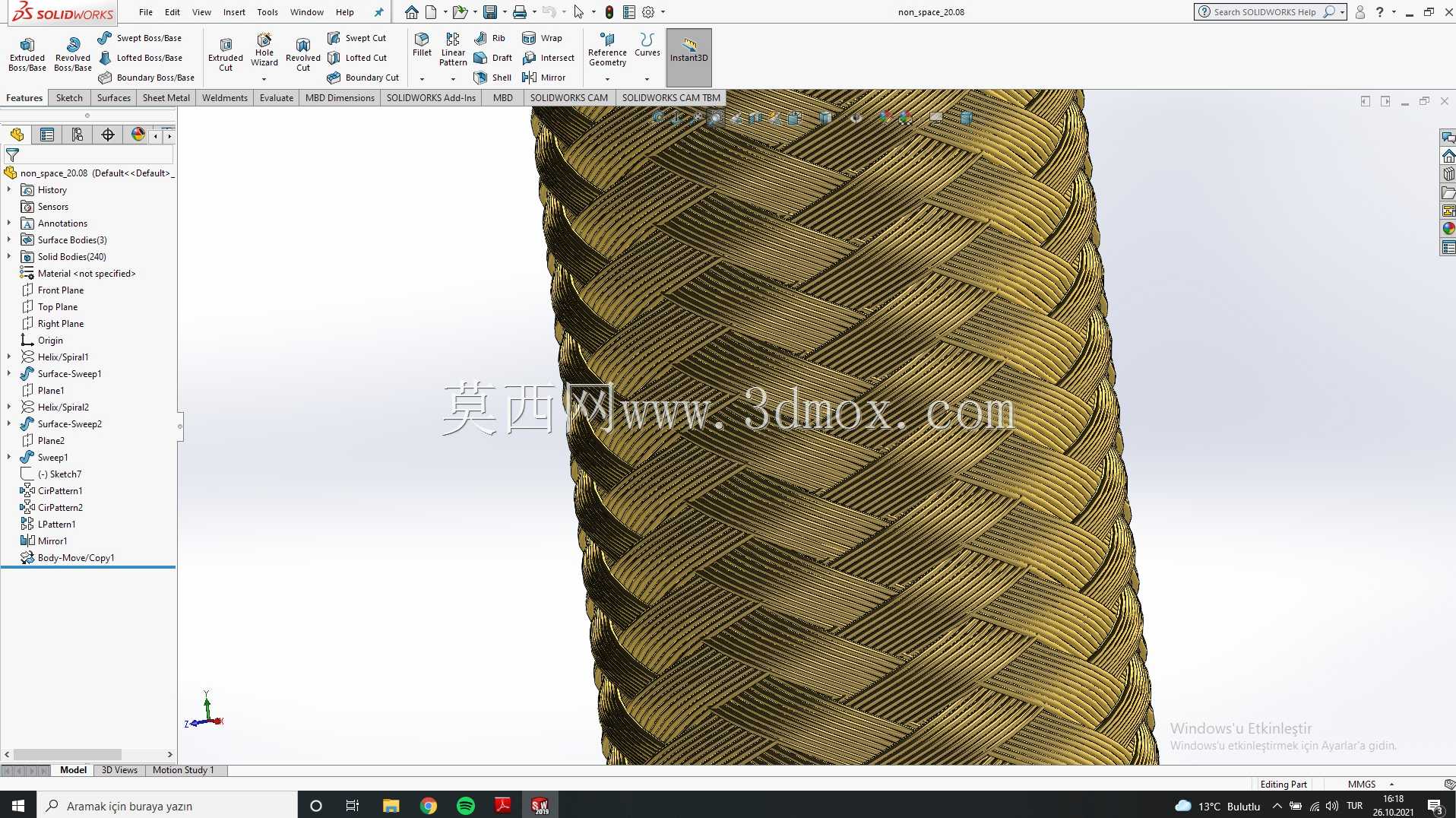

　　从结构上看，软管主体由内层胶管、增强编织层和外覆保护层构成。内层负责密封介质，外层负责耐磨、耐油、耐老化，中间编织层则承担主要承压作用。模型中最突出的是外层交错编织纹理：多组带状纤维束按螺旋方向缠绕，在管体表面形成规律的菱形网格。正向与反向纤维束在交叉处相互压覆，束与束之间并非简单贴图，而是具有连续宽度、厚度和扭转关系的实体形态。这种处理方式能够直观反映编织层在弯曲、内压作用下的受力逻辑：内压使管体产生径向扩张趋势，编织纤维通过螺旋约束限制管径变化，同时把部分载荷转化为沿纤维方向的拉力。

　　建模时需要先确定软管的基准轴线和公称外径，再围绕圆柱面建立两组方向相反的螺旋路径。纤维束不能只按单一中心线扫略，因为编织物在交叉位置存在上下层关系，若所有束体处于同一理论圆柱面，装配后会出现几何干涉。较合理的做法是将两组纤维分别布置在略有差异的径向高度上，并在交叉区域通过局部压覆关系表现真实叠层。纤维束截面可采用扁矩形或带圆角的带状截面，以贴近金属丝、聚酯纤维或棉线编织后的视觉效果。束体宽度、螺距、编织角和网格密度需要相互匹配：编织角过小，管体轴向柔顺性增强但径向约束减弱；编织角过大，承压能力提高，但弯曲半径和柔性会受到影响。

　　在设备选型时，软管不仅要看内径和通流能力，还要关注工作压力、爆破压力、脉冲寿命、介质相容性、温度范围以及最小弯曲半径。软管端部通常需要扣压接头，接头芯杆插入内胶层，外套通过塑性变形压紧编织层，使拉力和内压载荷能够在胶管、增强层与金属接头之间可靠传递。若三维设计只建立软管外观而忽略接头扣压区域，后期做管路干涉检查时容易误判安装空间。实际布置中，软管弯曲段应避免靠近尖锐棱边、高温热源和往复运动部件，过长的悬空段需要管夹或导向支撑，过短的连接段则可能在设备振动时形成强迫弯折。

　　该模型对结构设计人员的价值，在于可以清楚展示编织增强层的疏密、方向和表面起伏。进行外观验证时，可用于检查软管在装配状态下的纹理连续性、弯曲外侧纤维拉伸趋势以及内侧纤维挤压状态；进行教学或技术沟通时，也能帮助非管路专业人员理解为什么高压软管不能仅凭橡胶壁厚判断承载能力。需要注意的是，三维实体中的编织纹理主要用于结构表达和可视化分析，并不直接等同于真实材料的纤维根数、丝径或编织机锭数。工程落地时，仍应依据胶管标准、接头形式和工况压力选择成品规格，并在装配中保留足够的安装手位、扣压长度和维护拆卸空间。

　　从安装边界看，软管两端接头轴线不宜在静止状态下就处于极限偏角，弯曲起点应距离接头扣压端留出一段直线过渡区，避免扣压根部反复弯折。管路走向应尽量使软管在压力脉动下自然变形，而不是被拉伸、扭转或横向摩擦。若多根软管并行布置，还要考虑运动过程中的相互挤压和表面磨损；若靠近电缆或精密传感器，则应评估橡胶添加剂、油液渗漏以及振动传递带来的影响。通过这种带编织细节的三维结构，可以在设计早期把柔性管路的形态、增强方式和空间约束统一起来，减少后续样机阶段因折弯半径、接头方向或干涉问题造成的返工。
