真空管阵列式太阳能集热换热装置

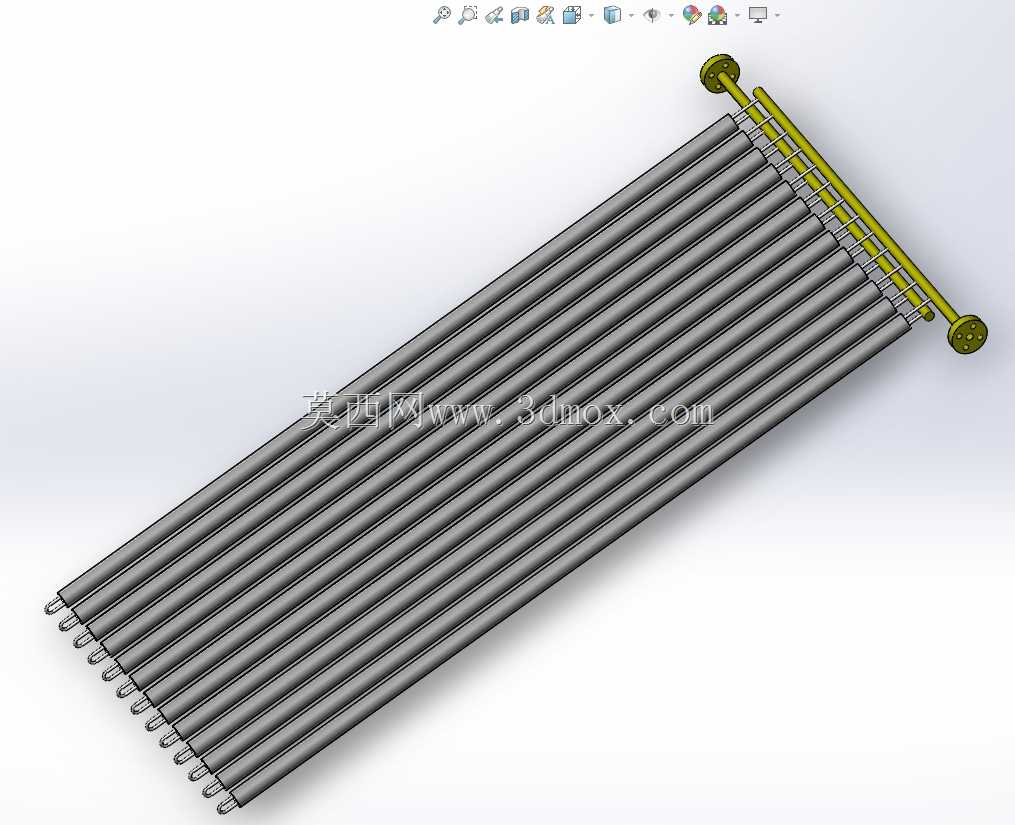

　　这套集热装置的核心换热面由多根平行排布的真空吸热管组成，所有吸热管两端分别接入上下两根横向集管，形成并联式的流体循环通路，工质从一端集管分配进入每根吸热管，在管内完成吸热升温后汇入另一端集管送出，整体流道阻力低，单根管路出现异常时也不会直接阻断整个阵列的循环，在民用热水系统、小型工业预热工位、农业大棚采暖辅助回路中都能适配。从现场安装的边界条件来看，整组设备的占地轮廓由管排长度和横向排布宽度共同决定，吸热管沿斜向支撑面铺展，倾斜角度通常结合项目所在地的纬度调整，保证正午时段太阳光可以近乎垂直入射到管面；上下集管的端部预留了外接管路的连接接口，接口轴线与集管本体同轴，现场配管时不需要额外扭转管段，

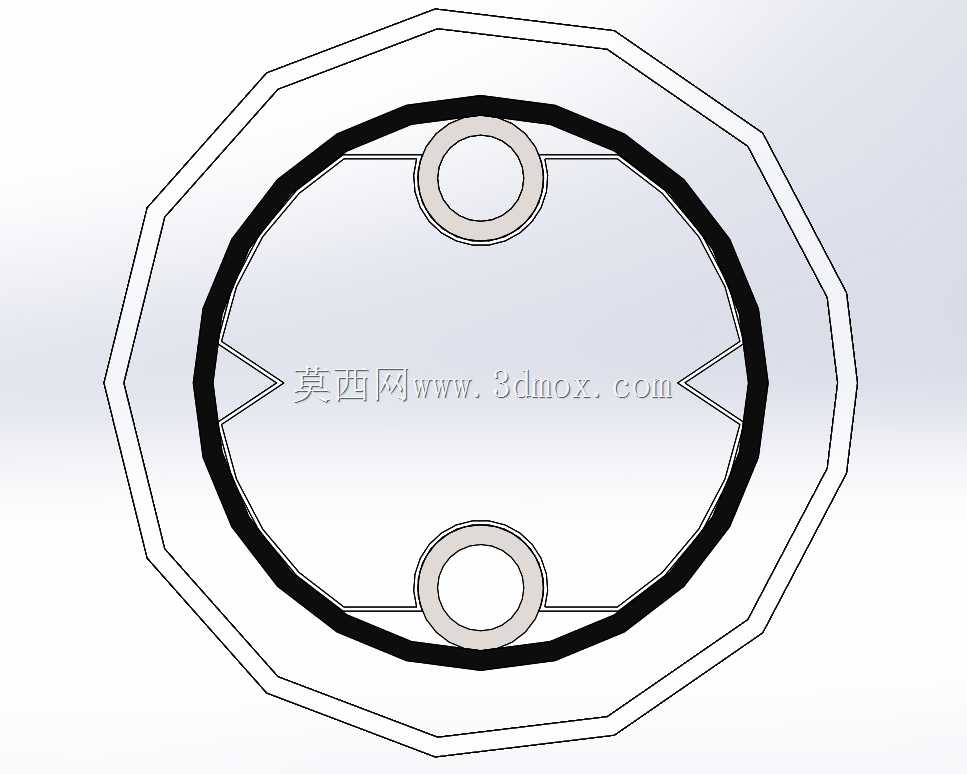

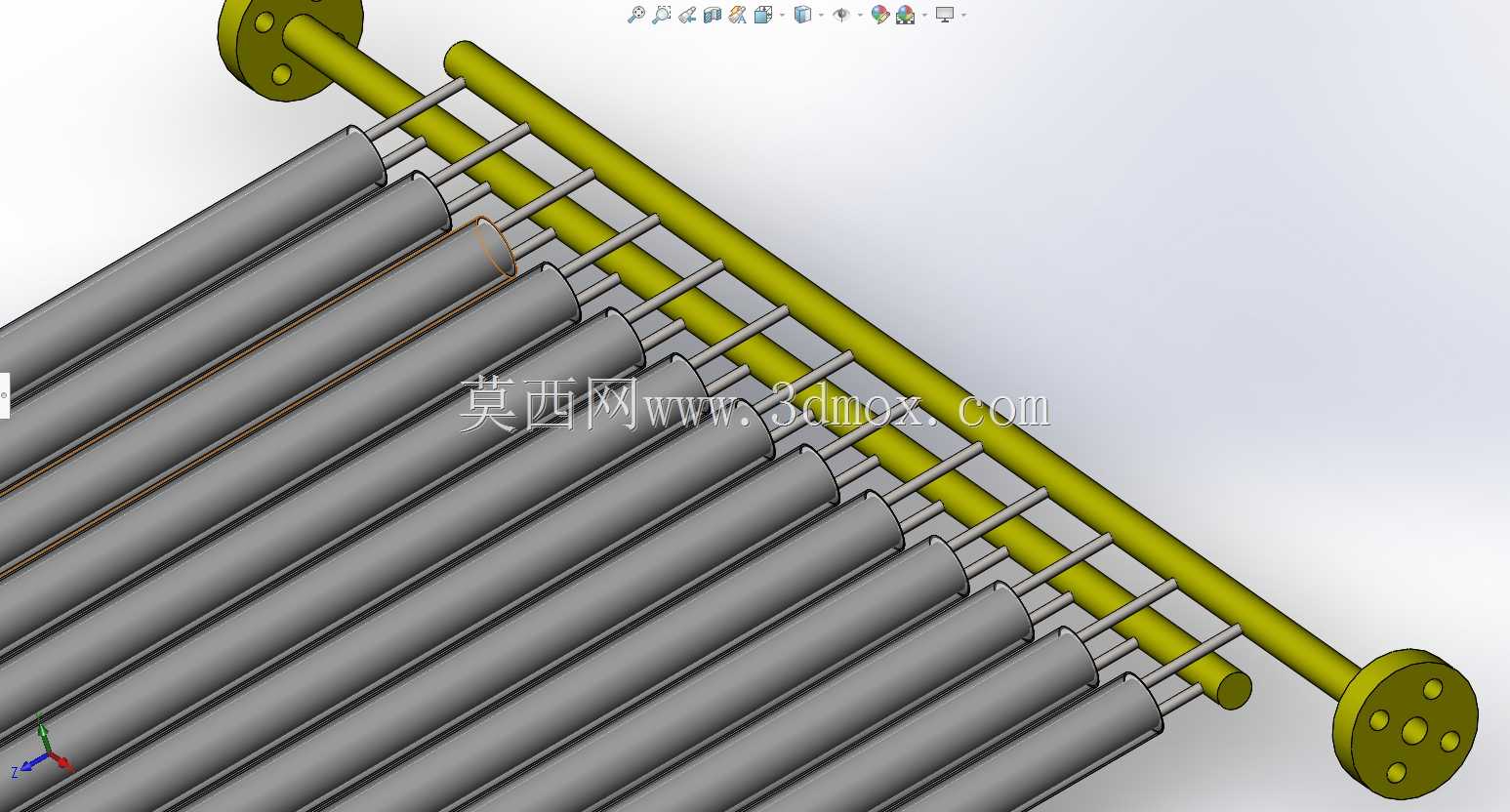

　　对接法兰或者螺纹接头的操作空间可以留在集管两端外侧，预留出扳手作业和保温层包覆的余量即可。结构设计上，吸热管采用细长圆管形态，一方面最大化单位占地面积下的受光面积，另一方面圆管自身的周向曲面可以在太阳方位角小幅变化时依然保持较高的受光效率，不需要额外加装复杂的追日跟踪机构，日常运行没有额外的电控功耗，维护点仅集中在两端的密封连接位置。顶部的集管除了承担汇流功能，也作为整个管排的上端承载梁，每根吸热管的端部都通过定位接头和集管侧壁固定，接头位置同时完成密封和轴向限位，避免管体在热胀冷缩过程中出现窜动；下端的集管对应设置承托定位结构，和上端接头配合，把所有细长管的间距牢牢固定，相邻两根吸热管之间留出均匀的窄缝，既避免管体互相遮挡光照，

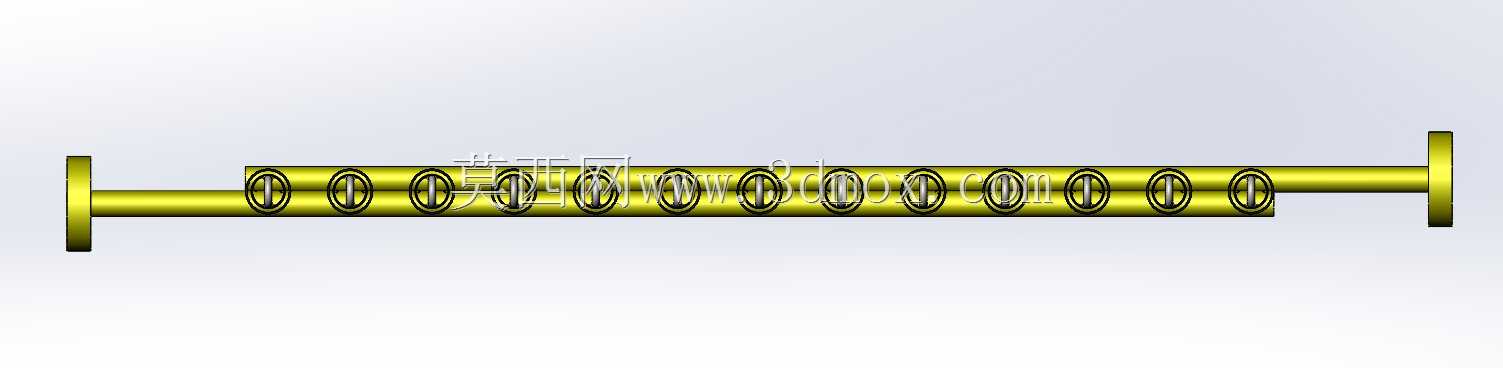

　　也让空气可以在管间自然流通，减少背面的积热滞留。建模过程中可以先完成单根吸热管的参数化建模，定义好管体直径、有效吸热长度、端部接头的配合尺寸，再按照设计的管间距沿集管轴向进行阵列排布，后续调整阵列数量就可以快速得到不同制热功率的集热组规格；上下两根集管采用等径的金属圆管，侧壁开孔的位置和每一根吸热管的轴线严格对中，开孔处的焊接或者胀接接头在三维装配里要保留足够的焊缝余量，避免后期工程出图时出现干涉。实际选型布置时，整组装置的总重量在满水工况下会明显上升，支撑框架的着力点优先布置在上下集管的两端以及管排中部的横向支撑位置，避免细长吸热管直接承受额外的结构载荷；设备的背部和支架之间要留出保温层的安装空间，

　　集管外侧包覆保温材料之后的整体外轮廓尺寸，在前期排布管线的时候就要提前纳入安装边界，防止现场出现管路和支架碰撞的问题。和普通平板式集热部件相比，这种真空管阵列结构的单管吸热腔体真空度更高，对流散热损失更小，在环境温度偏低的工况下依然可以稳定把工质加热到设定温度，回路里既可以走水作为储热介质，也可以适配防冻导热工质，在北方冬季的闭式循环系统里不用频繁排空管路。整个装置没有复杂的运动部件，运行过程中仅靠工质的温差循环或者外接循环泵驱动，结构可靠性强，三维建模时所有管体的同轴度、接头的配合间隙、阵列后的整体外轮廓都需要逐一校验，保证后续出工程图时零件加工数量、安装定位尺寸完全对应，不会出现现场装配时管孔错位的问题。
