U型铰接叉座连接接头结构

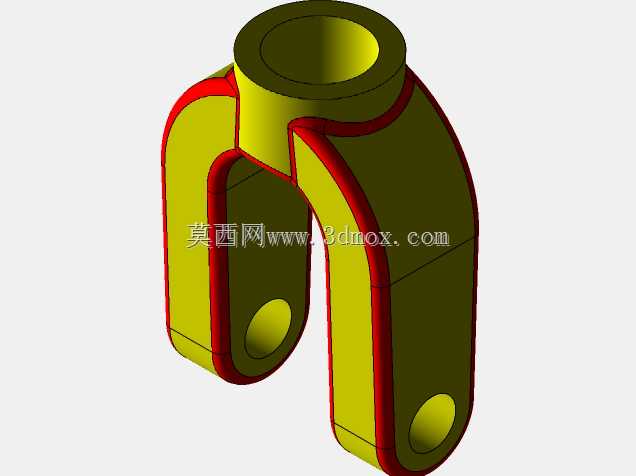

　　该零件属于典型的叉形铰接连接件，整体采用U型开口结构，上端设置带同轴通孔的圆柱套筒，下端为两支平行叉臂，叉臂末端开设同轴销孔，用于穿装销轴实现与其他构件的铰接配合。这类结构在机械传动、连杆机构、工装夹具、小型设备联动组件中十分常见，核心作用是在两个相对运动的部件之间传递拉力、推力或限位作用力，同时允许连接端绕销轴产生一定角度的摆动，补偿装配过程中出现的微小同轴度偏差，避免刚性连接在受载时产生额外的弯曲应力。

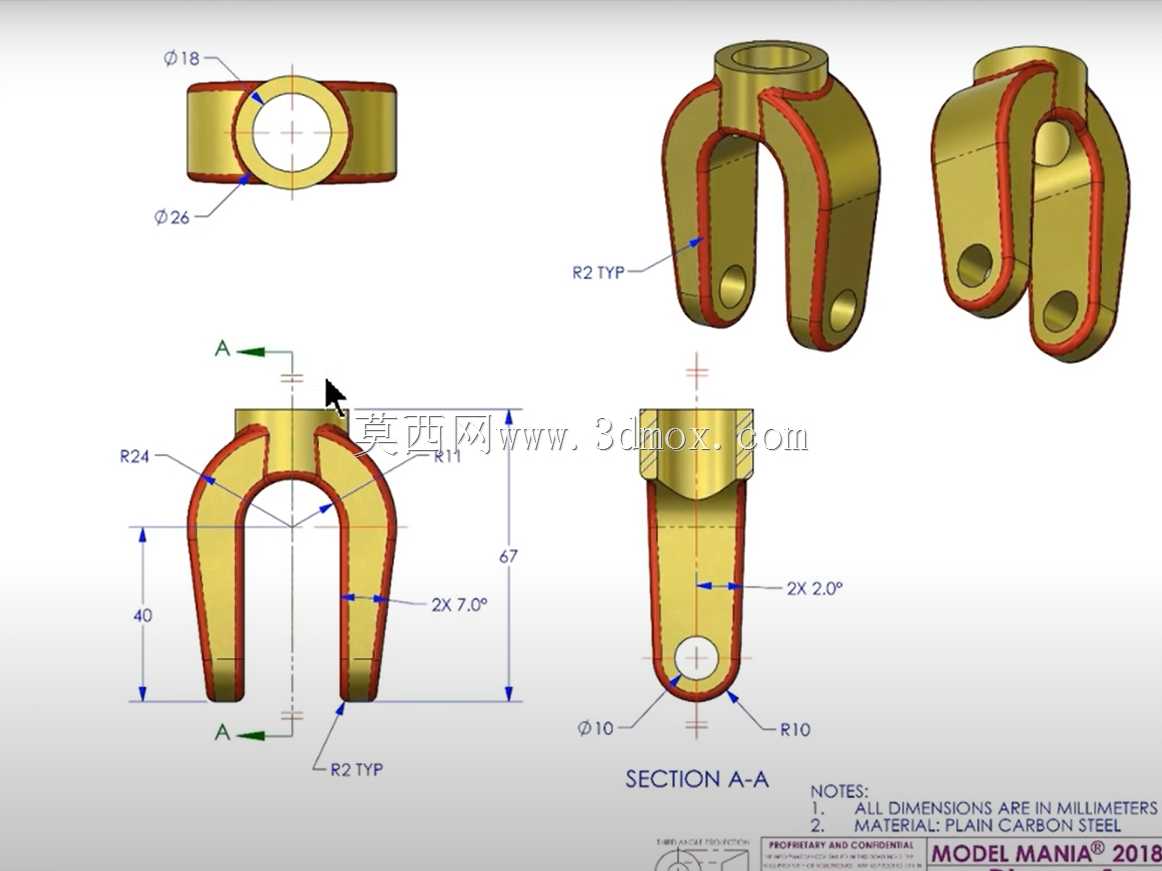

　　从结构尺寸来看，上端套筒外径为26mm，内孔直径18mm，该内孔可用于穿装主轴、螺栓或定位销，套筒与下方叉臂主体平滑过渡，连接处采用R24的大圆角过渡，能够有效降低应力集中系数，在往复载荷工况下减少拐角处开裂的风险。两支叉臂的内侧间距经过统一设计，叉臂末端销孔直径为10mm，销孔外侧边缘设置R10圆角，叉臂外侧所有棱边均标注R2的统一圆角，既去除了加工后的锐边毛刺，也避免热处理或受力时边缘出现应力裂纹。剖面结构中可以看到，叉臂侧壁设计有2处70度的斜向加强切面，套筒与叉臂衔接位置也设置2处20度的斜切面，在不影响装配间隙的前提下削减了多余材料，整体零件总高度方向的核心安装尺寸为67mm，叉臂有效铰接段高度为40mm，所有尺寸单位均为毫米，适配普通碳素钢的切削加工或铸造后精加工工艺。

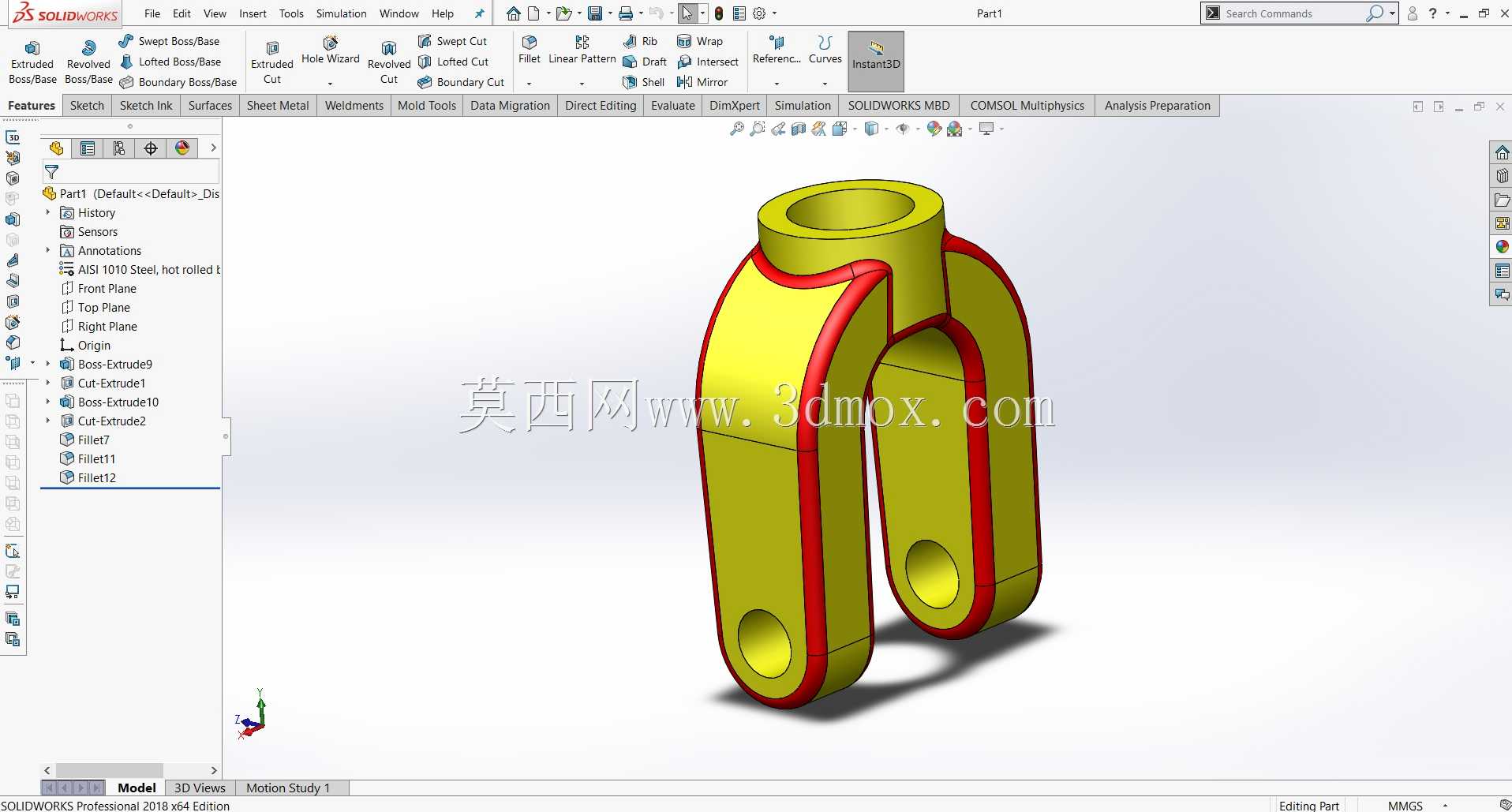

　　设计过程中首先通过拉伸凸台命令生成主体基座轮廓，先绘制上端圆柱套筒的环形截面，拉伸得到套筒实体，再绘制U型叉臂的外轮廓截面，拉伸至对应厚度后与套筒实体合并；之后使用拉伸切割命令，分别加工出上端18mm内孔、叉臂末端10mm销孔，以及叉臂中间的避让空腔，保证两支叉臂的平行度和销孔的同轴度；最后对所有标注圆角的位置逐一添加圆角特征，外轮廓棱边统一采用R2小圆角，大载荷过渡位置采用R24大圆角，整个建模过程完全遵循实际加工的工序逻辑，特征树顺序和车、铣、钻的加工流程对应，后续修改参数时可以快速调整套筒内径、叉臂开档尺寸、销孔直径等关键参数，无需重构整体模型。

　　在实际装配场景中，该叉座上端套筒可固定在转轴或活塞杆端部，下端U型开档嵌入对应连接耳片，穿入销轴后加装开口销或轴用挡圈限位，能够广泛应用于小型操纵连杆、设备门体铰链、气动元件连接端、 agricultural 机具联动杆件等场景。零件选材为普通碳素钢，加工时可先采用型材下料，经铣削加工外形、钻孔、倒角工序后完成制作，若用于大批量生产也可采用精密铸造得到毛坯，再对销孔和套筒内孔进行精加工，保证配合面的尺寸精度。建模时预留的拔模斜度和圆角特征也同时适配铸造工艺要求，避免铸件出现壁厚突变导致的缩孔缺陷，叉臂两侧的对称结构保证受载时两侧受力均匀，不会出现单侧偏载导致销轴弯曲的问题，整体结构紧凑，安装占用空间小，铰接活动范围满足常规小角度摆动的使用需求。
