带花键轴段的螺旋锥齿轮传动件

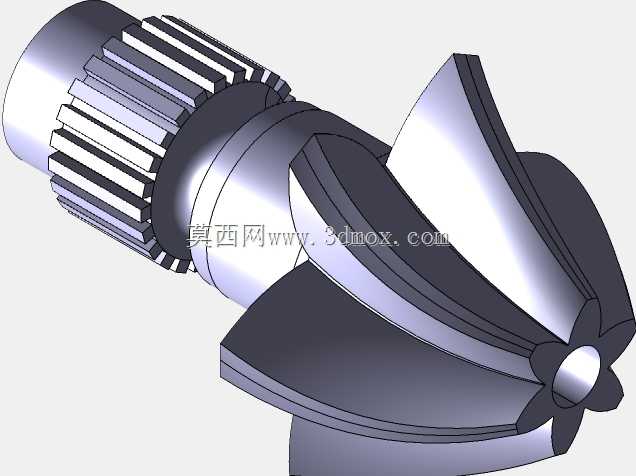

　　这套传动件把小端外花键轴段、圆柱斜齿段和大端螺旋锥齿轮段整合在同一根回转构件上，属于紧凑传动箱里常见的复合齿轴结构。实际布置时，它不是单独裸露使用，而是装入减速箱、分动箱或角度转换机构内部：一端通过花键与输入联轴套或离合器毂配合，圆柱斜齿段与平行轴齿轮啮合完成一级减速，螺旋锥齿轮段则把动力转向90度，传递给相交轴上的从动锥齿轮。这种把平行轴传动和相交轴传动串在同一构件上的做法，在小型工程机械附件、农机割台传动、工业输送转角箱以及轻型设备动力头里很常见，能够减少中间联轴节和独立齿轮数量，缩短轴向占用。

　　从功能上看，圆柱斜齿段承担平稳的平行轴扭矩传递。斜齿沿齿宽方向逐步进入啮合，冲击和噪声比直齿小，适合转速较高、要求连续运转的部位。轴端外花键用于周向固定和扭矩输入，相比单键连接，花键多齿同时受力，承载分布更均匀，对中性也更好，装拆时能够沿轴向滑入配合件。大端螺旋锥齿轮负责改变传动方向，螺旋齿形在相交轴之间形成重叠啮合，接触线沿齿面逐渐变化，运转时比直齿锥齿轮更平顺，对高速和载荷波动场景更友好。锥齿轮背部的花瓣状轮廓是轻量化与避让结构的一部分，可在不影响齿圈刚性的前提下减少实体材料，并为箱体内润滑液流动和装配工具留出空间。

　　建模时需要先确定整条轴线的基准。圆柱斜齿、花键和轴颈都围绕同一主轴线建立，螺旋锥齿轮的节锥轴线与主轴线重合，而与之啮合的从动齿轮轴线则按设计交角布置。齿部不能只按外观拉伸处理，斜齿需要体现螺旋角、齿向和齿顶齿根变化；锥齿轮则要围绕节锥、根锥、面锥建立齿形，齿厚从大端向小端逐渐收缩。花键部分应保留齿侧、齿顶圆和退刀位置，轴肩过渡处需要给出圆角或倒角，避免热处理和加载时在截面突变处形成应力集中。

　　安装边界方面，前端花键轴颈要伸入配合毂内，轴向定位通常依靠相邻轴肩、挡圈或锁紧件完成；斜齿段两侧需要预留轴承或套筒位置，不能让齿面与支撑件摩擦。锥齿轮端的外径较大，箱体内部必须留出齿顶圆旋转空间，同时保证与从动锥齿轮的啮合侧隙和接触斑点可调。实际装配中，轴承跨距、垫片厚度和轴向限位会直接影响锥齿轮接触位置：若小轮过于深入，齿面接触区可能偏向小端；若退出过多，则可能偏向大端并产生噪声。因此三维布局时不仅要看齿体本身，还要把轴承、油封、箱壁、润滑通道和调整垫片一并纳入干涉检查。

　　结构设计上，该构件承受弯扭复合载荷。斜齿啮合会产生径向力和轴向力，螺旋锥齿轮啮合也会带来沿轴线方向的分力，轴承选型和箱体止口必须按这些力的方向布置。轴径变化处宜采用平缓过渡，齿根圆角和花键端部退刀槽不能省略；大端锥齿轮与轴体连接区域要保证足够腹板厚度，过薄会在冲击载荷下产生变形，过厚则增加转动惯量和材料占用。润滑方面，齿面啮合区应能被飞溅油液覆盖，底部轮廓不宜形成存油死角，箱体内还需留出回油通道。

　　在工程应用里，这类模型常用于传动方案校核、装配干涉检查、齿面啮合关系演示以及维修测绘。结构工程师可以据此核对轴系长度、齿轮相对位置和箱体开口；加工人员可依据齿段特征判断滚齿、插齿、磨齿或锥齿轮加工的装夹方向；设备选型人员也能通过外形判断它是否适合受限空间内的转角减速机构。整体造型虽然集中在一根构件上，但它连接的是输入扭矩、平行轴减速、相交轴转向和轴承支撑四个关键环节，任何一处尺寸边界处理不当，都会在实际运转中反映为噪声、发热、漏油或齿面早期磨损。
