双拨叉杠杆式换向传动铰接支座

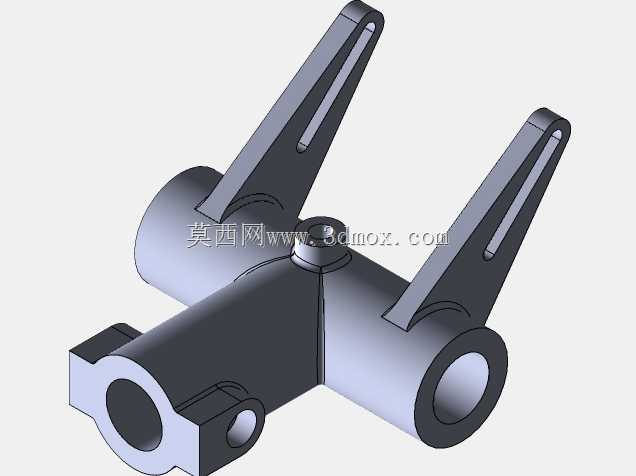

　　该零件属于典型的杠杆拨叉类传动执行构件，整体采用双摇臂对称布局，主体为横向贯通的筒状铰接基体，基体上方左右各延伸出一片带长槽导向孔的拨叉臂，筒身两端预留同轴销轴孔，侧方集成带孔的限位安装凸台，主要用于需要将直线推拉动作转化为摆动换向、或者把转轴回转动作传递到滑移齿轮/离合套的机械传动场景中。在普通车床进给箱、农用机械换挡机构、小型工程机械离合操纵单元、轻工设备往复换向模组里，这类拨叉支座往往承担动作中转的核心角色：工作时横向筒孔穿入固定支撑销轴，让整个构件可以绕销轴做定轴摆动，两片拨叉臂上的长槽分别嵌入被操纵件的圆柱销，当外部摆杆或者推杆带动构件中部的铰接凸台动作时，两个拨叉臂同步拨动滑移部件沿导向轴轴向移动，完成挡位切换、离合器接合脱开、工位换向的动作。

　　从结构设计逻辑来看，横向主筒采用大直径空心回转结构，一方面可以在壁厚保持均匀的前提下大幅提升铰接部位的抗弯截面模量，避免拨叉臂受侧向载荷时根部出现弯折变形，另一方面贯通内孔可以直接适配标准销轴或者衬套，压入铜衬套后能够把滑动摩擦面转移到可更换的衬套上，长期运行磨损后仅需更换衬套即可恢复配合精度，不需要整体报废构件。两片拨叉臂采用上窄下宽的梯形变截面造型，从筒身外壁向上延伸时根部做了大圆角过渡，完全规避直角应力集中，臂身开设的长圆形导向槽并非普通圆孔：当拨叉绕主销轴摆动时，被拨动的滑移销本身沿轴向做直线运动，长槽可以补偿摆动轨迹和直线轨迹之间的位移差，避免运动过程中出现卡滞、别劲的问题，槽口两端做了圆弧收尾，分散销钉接触处的挤压应力，防止长期交变载荷下槽端出现裂纹。筒身侧方伸出的小凸台自带横向通孔，这个结构用于外接操纵拉杆或者定位限位块，装配时可以通过销钉把外部驱动力直接作用在构件重心附近，减少拨叉臂受到的附加扭矩。

　　建模过程中首先搭建主筒的同轴回转特征，保证两端内孔的同轴度控制在IT7级公差区间，两端端面预留轴用挡圈的安装空间，穿入销轴后可以通过挡圈限制构件轴向窜动；拨叉臂和主筒的结合面采用融合式布尔加运算，根部圆角半径取臂厚的0.3倍，既不会因为圆角过大造成和周边相邻零件的运动干涉，也能把应力集中系数降到2以下。臂身长槽的宽度按照配合销钉的直径做间隙配合，单侧预留0.2~0.5mm的活动间隙，槽的长度根据拨叉整个摆角行程计算：当拨叉从一端极限位置摆动到另一端极限位置时，销钉在槽内的相对滑动轨迹完全落在长槽覆盖范围内，不会出现滑出槽口的情况。侧方安装凸台的孔位和主筒中心距严格按照整机操纵机构的传动比设定，保证输入推杆的行程刚好对应滑移部件所需的完整换挡行程，不会出现行程不足挂挡不到位、或者行程过顶顶死相邻零件的问题。

　　安装边界方面，主筒内孔适配的销轴两端固定在箱体侧壁的支座孔内，装配后整个拨叉构件的外围摆动空间需要提前在箱体内部预留：两片拨叉臂向上摆动的极限位置距离箱体内壁至少保留3~5mm安全间隙，避免臂身运行中磕碰箱壁；下方主筒的外圆和箱体内的润滑油池液面保持合理高度，运转时可以借助飞溅润滑让衬套配合面持续得到油膜覆盖。构件整体材质常选用QT450-10球墨铸铁或者压铸铝合金，球铁版本适用于重载换挡工况，具备良好的减震性和耐磨性，铝合金版本多用于轻工自动化设备，自重更低、往复摆动惯性小，能够提升换向动作的响应速度。所有加工面中，主筒内孔和拨叉槽的两个侧面为关键配合面，粗糙度要求达到Ra1.6~Ra3.2，非加工外表面保留铸造拔模斜度，拔模角度取1.5°，方便铸造成型时顺利起模。整个构件没有复杂的异形曲面，所有特征均为拉伸、回转、切除组合生成，参数化建模时把主筒内径、拨叉臂长度、槽孔中心距、摆角行程全部设置为可调参数，后续同系列不同传动比的操纵机构只需要修改对应参数即可快速衍生出适配不同机型的拨叉变体，大幅缩短同系列产品的结构设计周期。
