同轴嵌套式中空回转套筒结构

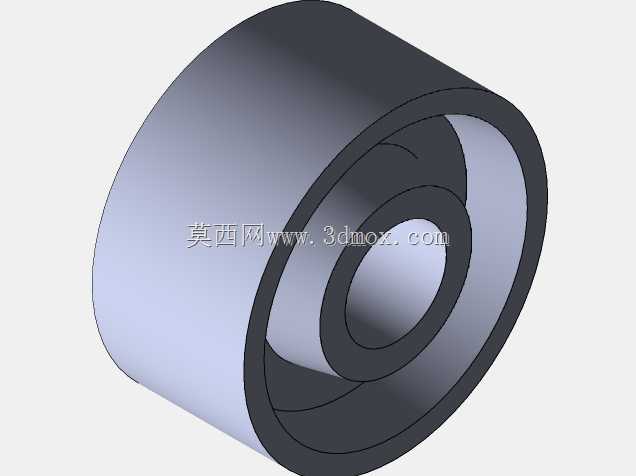

　　在常规输送线张紧机构、小型皮带传动单元以及低速回转支撑场景里，这类同轴嵌套的中空套筒件往往承担着过渡支撑与回转导向的作用。从结构形态上看，整体为阶梯式同轴回转体，外圆柱面作为张紧轮或惰轮的工作接触面，可直接贴合平皮带、同步带外侧，通过自身回转抵消皮带运行过程中的摆动与松弛，维持传动段张力稳定；内部多级台阶孔分别对应轴承外圈安装位、轴端避让腔以及端盖贴合面，各段孔径沿轴向逐级变化，既保证轴承装入后轴向定位可靠，也为中心固定轴留出足够的装配间隙，避免运转过程中轴与套筒内壁发生剐蹭。

　　从实际安装边界来看，套筒轴向总长度需匹配传动侧板之间的跨距，外圆直径决定皮带包角大小，在布局张紧轮时，外圆工作面要高出相邻带轮基准面一定距离，使皮带绕行后形成足够的包角，提升传动摩擦力；内孔最小段直径与配套转轴形成间隙配合，中间大直径台阶孔用于嵌入标准深沟球轴承，轴承端面抵靠孔内台阶实现轴向限位，套筒两端的环形端面可加装薄型挡圈或端盖，限制轴承外圈轴向窜动，整套结构无需复杂紧固件即可完成回转组件的预装。

　　设计思路上优先遵循回转件同轴度原则，所有外圆、内孔特征共享同一根中心轴线，建模时以旋转特征为基础，先绘制轴向半剖面轮廓，一次性生成外圆柱面、各级内孔台阶与两端倒角，避免多特征拼接带来的形位公差偏差。外圆柱面表面粗糙度需控制在合理区间，既不能过于粗糙加速皮带磨损，也不能过度光滑导致皮带打滑；内部轴承安装孔采用基轴制配合，孔径公差取轻微过渡区间，保证轴承压入后无松动，同时降低装配难度。套筒壁厚沿径向均匀分布，在外圆与最大内孔之间保留足够的壁厚余量，承受皮带张紧产生的径向压力时不会发生形变，台阶过渡处设置微小圆角，消除应力集中，避免长期交变载荷下出现开裂。

　　在设备运维场景中，该类套筒件常作为易损备件储备，皮带长期摩擦会造成外圆面磨损、轴承长期运转后出现间隙，整体更换套筒连带轴承的维护方式，比单独修复轮体效率更高。三维建模过程中需完整还原每一级台阶的轴向宽度与径向尺寸，标注清楚各配合面的公差要求，同时校验套筒装入机架后，外圆边缘与侧板、护罩之间保留安全间隙，回转全程无干涉；中空的内腔结构也可在部分场景中穿过布线或细管线，兼顾走线防护功能，适配紧凑空间内的传动布局需求。
