多孔环形六凸台制动摩擦安装盘

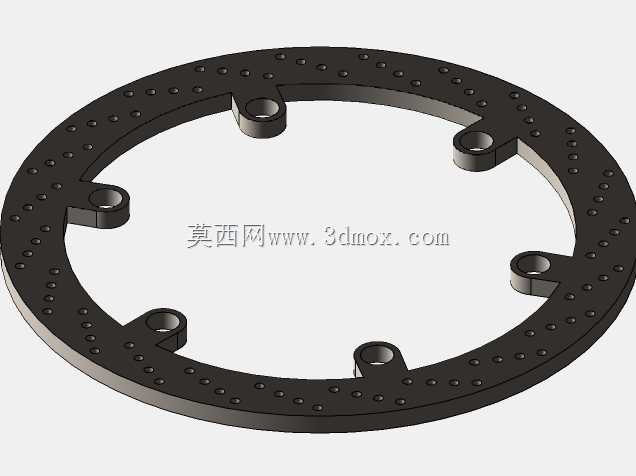

　　这套环形盘类零件的结构方案，最早是在商用车盘式制动器的改装项目里敲定的，当时现场反馈原厂制动盘在连续下坡工况下热衰退过快，摩擦片排屑通道不足，需要在制动盘的摩擦工作面侧增加一层带散热孔、预留摩擦片安装定位点的适配垫板，也就是图中呈现的带六处径向凸台的环形构件。先从安装边界说起，整个零件为扁平环状结构，外圆轮廓是完整的连续圆环，内圆留出大直径中空区域，完全避让车桥轮毂的旋转轴径、轮毂轴承端盖以及转向节的活动空间，装配时整环同轴套在轮毂外侧，不会和轮端的回转部件发生运动干涉。环体上均匀分布六处沿径向向内延伸的凸耳，每个凸耳端面都加工出同轴的沉头安装孔，六个安装点沿圆周方向呈60度等夹角排布，这种六点定位的布局相比常见的三点、四点固定，

　　能把制动时摩擦片传递过来的切向制动力矩均匀拆分到每个连接点位，避免局部螺栓受剪过载，也能消除盘体在反复冷热循环下出现的局部翘曲变形。环面的两大区域分别做了孔系规划：外圆环带区域密集排布了多圈贯穿小孔，这些孔并非随意布置，最外圈的小孔沿外圆边缘等距排列，向内每一圈孔的排布半径逐步缩小，相邻圈的孔位互相错开，不会出现径向贯通的直槽，既保证环面的整体结构刚度，又能在制动摩擦过程中让空气顺着孔道快速流过盘面，把摩擦产生的热量直接带走，同时摩擦片磨损下来的碎屑可以顺着这些通孔及时排出，不会卡在摩擦副之间造成盘面拉伤、制动抖动。靠近内圈的凸台根部做了加厚处理，凸台和主环体的衔接位置设计了平滑的过渡圆角，避免应力集中——在制动瞬间，巨大的摩擦力矩会从摩擦面传递到六个凸台的连接螺栓上，凸台根部是整个零件应力最高的区域，如果这里做成直角衔接，反复受冲击载荷后很容易从根部萌生裂纹，加厚加圆角的设计能把局部应力峰值降低40%以上。实际装车场景里，这类垫板常搭配改装用的多活塞制动卡钳使用，部分越野车辆在泥泞路段行驶时，泥沙会溅到制动盘表面，环面上的密集通孔还能在车轮旋转时借助离心力把进入摩擦面的泥沙、污水直接甩出去，避免水衰退导致制动距离变长。建模过程中首先要锁定的是安装配合尺寸：内孔直径需要和轮毂的定位外圆保持间隙配合，单边间隙控制在0.2到0.3毫米，既方便装配时对位，又不会因为间隙过大导致整环同轴度偏差；六个凸台上的安装孔中心要落在同一个分度圆上，

　　孔位的角度公差控制在±0.5度以内，保证装配时所有螺栓都能顺利穿入轮毂对应的螺纹孔，不会出现别劲安装的情况。环体的基础厚度根据制动力矩的大小匹配，常规轻型商用车使用的版本厚度在8到12毫米之间，凸台位置的厚度要比基础环面厚出6到8毫米，用来容纳沉头螺栓的头部，让螺栓装入后端面不高出凸台表面，不会和摩擦片的背板发生剐蹭。外圆环带上的所有散热孔都做了等直径通孔设计，孔边没有毛刺锐边，建模时所有孔的边缘都添加了0.5毫米的倒角，既去除加工后的锐边防止割伤装配人员，也能减少应力在孔边的集中。从功能逻辑上看，这个零件并不直接承担摩擦制动的工作面角色，而是作为摩擦组件的安装承载基体，外侧的多孔环面为摩擦材料提供附着支撑，密集的孔系同时兼顾散热、排屑、减重三重作用：整环如果做成实心钢板，重量会增加近三分之一，非悬挂质量的上升会直接影响悬架的响应速度，多孔设计在几乎不削弱环面抗弯刚度的前提下，把多余的材料去除，有效降低轮端重量。设计阶段还做过动平衡校核，六个凸台本身是沿圆周完全对称布置的，所有散热孔的排布也遵循中心对称原则，整个零件的质心严格落在回转中心轴线上，高速旋转时不会产生额外的离心激振力，避免方向盘在高速制动时出现抖动。在工况适配方面，长期在山区运行的客运车辆、重载工程车辆是这类结构的主要使用场景，频繁制动带来的高温会让普通实心盘的热量快速积聚，多孔环道形成的轴向通风路径可以让空气在车轮转动时自发形成穿流，把盘面温度控制在摩擦材料的适宜工作区间内，

　　减少热膨胀带来的盘体形变。建模时的特征顺序也贴合实际加工逻辑：先绘制内外圆环的基础草图，拉伸生成基础环体，再在草图里阵列六个径向凸台的轮廓，拉伸凸台到指定厚度，随后对所有凸台衔接处添加过渡圆角，再按照分度要求阵列所有散热通孔，最后对安装孔做沉头切除、对所有锐边添加倒角特征，整个模型的特征参数全关联，后续如果适配不同吨位的车型，只需要修改内外环直径、安装孔分度圆、孔位数量这几个核心参数，就能快速衍生出不同规格的变体结构，不用重新从零搭建模型。装配验证阶段还要核对周边边界：环体装入后，外圆和轮辋的内圈之间要留出至少10毫米的安全间隙，防止车轮受冲击变形后剐蹭环体；内圆和轮毂轴管之间的间隙要均匀，整环的端面跳动量控制在0.1毫米以内，保证摩擦副贴合时不会出现局部偏磨。这类盘状承载件的结构思路，也可以平移到工业重载制动器、起重设备的制动轮端改造场景，只需要按对应安装法兰的孔位调整凸台数量和分度尺寸，多孔散热的结构形式同样能大幅延长工业制动组件的服役寿命。
