双孔折弯式机械连接固定支架

　　在整机结构布局里，这类两端带圆孔、中段折弯过渡的板状连接件，承担的是两个分立安装点位之间的刚性牵固与定位作用。现场装配时，它常被布置在机架侧壁与外挂功能模块之间，一端通过销轴或螺栓穿过端部圆孔铰接在固定基座上，另一端同样以紧固件连接待支撑的部件，中段的阶梯折弯造型并非单纯为了外形变化，而是为了避让安装路径上凸出的管线、相邻构件棱边或者设备外壳曲面，让连接板在有限的装配空间里既能保持足够的受力截面，又不会和周边零件发生运动干涉。

　　从受力逻辑来看，这类支架工作时主要承受两端点位传递的拉拽载荷与小幅剪切力，部分铰接工况下还会伴随连接件摆动带来的交变应力。设计阶段首先要确定的就是两端安装孔的中心距，这个尺寸直接决定了被连接两个部件的相对位置公差，中心距偏差过大时，装配现场会出现螺栓无法穿入、销轴别劲或者安装后部件错位的问题。端部圆孔的内径需要和所选标准件的外径匹配，孔周保留的环形实体宽度要满足挤压强度要求，不能为了缩减整体外形把孔边到板件外缘的距离压得过小，否则受拉时孔位区域容易出现塑性变形甚至撕裂。

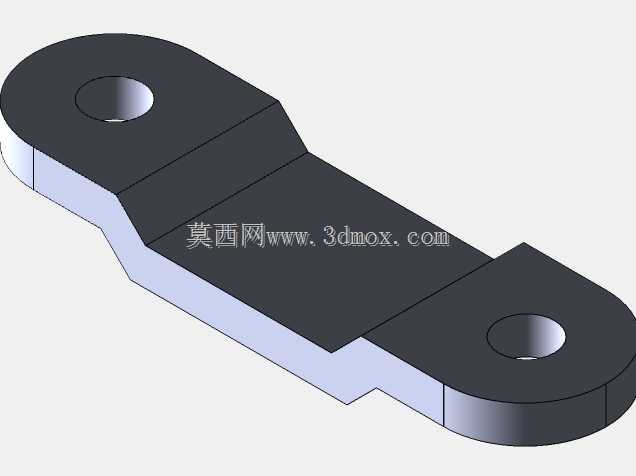

　　板件的厚度选择需要结合整机的载荷等级核算，薄板虽然重量轻、材料成本低，但在长期交变载荷下中段折弯位置容易产生挠曲，厚板则会不必要地增加整机重量，也给折弯加工带来更高的工艺要求。图中呈现的阶梯式折弯结构，每一段折弯的高度差都对应实际装配里的避让需求：靠近两端孔位的板段保持平直，保证螺栓、垫片或者销轴端头可以平整贴合安装面，中间下沉或者抬升的过渡段则错开相邻零件的轮廓，折弯转角处保留的圆弧过渡能够避免应力集中，相比直角折弯，圆弧过渡在承受反复载荷时不容易在折痕位置萌生裂纹。

　　建模过程中，先绘制两端带半圆端头的平板轮廓，将两个安装孔的位置按照装配尺寸定位，再根据避让空间的实测数据添加折弯特征，每一处折弯的折弯半径、折弯方向都要和实际钣金加工或者铣削加工的工艺能力对齐。如果采用钣金折弯工艺，就要预留对应的折弯系数，保证展开后的下料尺寸准确；如果是采用整块板材铣削成型，则要注意台阶过渡位置的加工走刀路径，避免出现尖角残留。完成主体特征后，还要核对支架的整体外轮廓边界：两端半圆头的外径略大于安装孔直径，既给孔位提供足够的受力边距，也能在装配时起到导向作用，板件两侧的轮廓随折弯走势平滑过渡，没有突兀的凸起，在设备内部走线或者维护拆装时不会刮蹭线缆和操作人员。

　　在实际设备维护场景中，这类连接件属于易装拆的结构件，当被连接的部件需要调整位置或者更换时，只需拆下两端的紧固件即可取下支架，无需改动周边主体机架结构。它的结构形式也具备很强的衍生适配性，调整两端孔的中心距、改变折弯段的高度差、更换板件厚度，就可以快速适配不同型号设备的安装需求，在通讯设备机架、小型工业机组、户外便携装备的内部支撑结构中都能见到同类结构的应用。建模收尾阶段还要模拟装配状态，将螺栓、销轴、被连接部件的简化模型调入装配体，检查支架在整个运动行程内是否和周边构件存在碰撞，确认安装孔的同轴度、贴合面的平面度都满足装配要求，才能输出用于加工或者整机装配的最终结构。
