外六角全螺纹螺栓紧固连接件结构设计

　　在各类机械装配、钢结构搭建、机电设备组装场景中，外六角螺栓是应用覆盖度最广的可拆卸紧固元件，从重型工程机械的机架拼接，到民用通讯设备的壳体固定，再到小型电子装置的内部组件锁紧，都能见到这类紧固件的身影。这款外六角全螺纹螺栓的设计，首先围绕通用装配场景的扭矩传递需求展开，头部采用正六角形结构，六个受力面的平面度公差控制在合理范围，能够与标准开口扳手、套筒扳手的工作面充分贴合，在施加预紧扭矩时不会出现打滑、棱角崩损的问题，相比内六角、十字槽等头部结构，外六角的受力接触面积更大，能够承受更高的拧紧力矩，适合需要较大预紧力的连接工况。

　　杆部采用全螺纹设计，区别于半螺纹螺栓的光杆段结构，全螺纹形式的螺栓能够适配不同厚度的被连接件组合，不需要严格计算光杆段的插入长度，在多层叠装构件、厚度存在公差波动的钣金件连接场景中，全螺纹结构可以灵活调整锁紧位置，不会出现光杆段过长导致螺母无法拧到位、或者光杆段过短导致啮合牙数不足的问题。螺纹段的牙型采用通用公制三角螺纹设计，牙型角60度，牙侧的表面粗糙度经过优化，既能够保证螺纹啮合时的摩擦力足够，防止受振动载荷时出现松脱，又不会因为摩擦阻力过大导致拧入过程出现卡滞、螺纹咬死的问题。螺纹的大径、中径、小径公差都按照通用紧固级标准设定，能够和同规格的标准螺母、螺纹孔实现顺畅互配，不需要额外进行二次攻丝或者修配处理。

　　从安装边界来看，这款螺栓的头部对边宽度、头部厚度都遵循通用标准件的尺寸规范，在设计装配工装、预留扳手操作空间时，可以直接参照对应规格的标准紧固件安装空间要求进行布局，不需要单独定制特殊的拧紧工具。头部与杆部的过渡位置设置了合理的圆角，避免直角过渡带来的应力集中问题，在承受交变拉压载荷、横向剪切载荷时，过渡位置不会因为应力突变出现断裂失效，提升了紧固件在振动工况下的疲劳寿命。螺栓的端面做了倒角处理，既能够在拧入螺纹孔时起到导向作用，避免螺纹首牙对不准孔位导致的螺纹刮伤，也能去除端部的加工毛刺，防止装配过程中毛刺脱落掉入设备内部造成多余物风险。

　　在实际选型应用中，这类全螺纹外六角螺栓常被用于通讯设备的机架组装、钣金壳体的拼接、电气元件的安装固定，因为通讯类设备的钣金构件厚度普遍较薄，且叠装层数经常根据配置不同出现调整，全螺纹结构可以灵活适配不同的叠装厚度，不需要针对每种配置单独采购不同长度规格的半螺纹螺栓，能够降低装配线的物料种类管理成本。同时外六角头部的结构可以适配普通的开口扳手，在现场维护、户外安装作业时，不需要携带特殊的专用工具，只用常规的五金工具就能完成拆装操作，非常适合通讯基站这类需要现场施工、后期维护频次较高的应用场景。

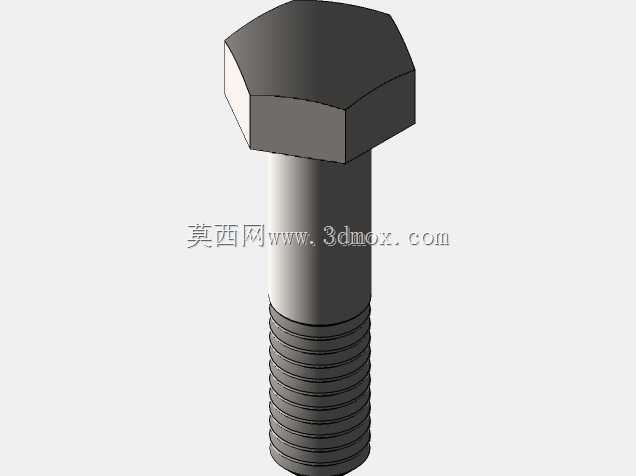

　　设计建模过程中，首先确定螺纹的公称直径与螺距参数，之后通过螺旋扫描特征生成完整的螺纹牙型，保证每一圈螺纹的牙型轮廓一致，不会出现建模过程中常见的牙型变形、首尾螺纹错位的问题。头部的六角结构通过拉伸切除生成，之后对棱角位置做倒钝处理，模拟实际加工过程中的去毛刺工艺，让模型更贴近真实零件的外观状态。杆部与头部的过渡圆角按照实际冷镦加工的工艺圆角大小设置，既符合真实零件的工艺特征，也能在后续做有限元受力分析时，避免直角位置的应力奇异问题，得到更贴近实际工况的仿真结果。模型的各个尺寸比例严格参照实物比例设定，在装配体中调用时，可以直接用于干涉检查、装配路径模拟，验证安装过程中螺栓是否会和周边构件出现空间干涉，提前在设计阶段排查装配风险，减少后期实物试装时的问题整改工作量。
