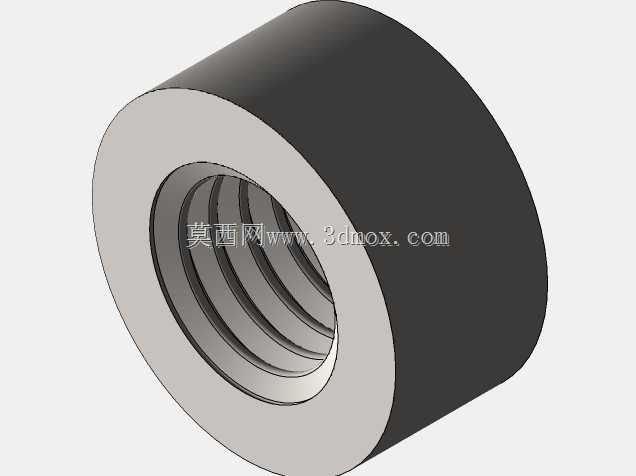

厚壁内螺纹圆柱连接锁紧螺母结构

　　在各类机械装配、工装夹具搭建、流体管路连接以及小型机电设备组装场景中，这类厚壁内螺纹圆柱螺母是极为常见的受力连接元件，区别于常规薄型六角螺母，该结构采用全圆柱外形设计，外圆无扳拧卡口，适配于预埋安装、孔位内嵌、注塑嵌装等特殊装配场景，不需要预留外部扳手操作空间，可直接压入预制安装孔内完成固定，再通过内螺纹与对应规格的螺杆、螺柱配合实现部件之间的锁紧定位。从结构受力角度来看，该螺母采用等壁厚圆柱主体设计，外圆面为光滑圆柱面，与安装孔的配合公差可根据使用场景选择H7/p6过盈配合实现压装固定，或是H8/h7间隙配合外加侧面顶丝锁紧，适配不同的装拆频次需求。内螺纹采用标准公制三角螺纹设计，螺纹牙型经过建模阶段的牙底圆弧过渡处理，

　　避免牙底应力集中导致的螺纹滑牙、断裂问题，螺纹段贯穿整个螺母轴向长度，最大化螺纹啮合长度，在同等螺纹规格下可承受更大的轴向拉拔载荷，适合用于需要承受持续振动、交变载荷的连接部位，比如小型设备的机脚固定、管路支架的连接、工装定位块的锁紧等场景。设计过程中优先考虑了安装边界的适配性，整体外圆直径与轴向高度的比例控制在1:0.8左右，既保证足够的螺纹啮合圈数，又不会因为轴向尺寸过大占用过多安装空间，外圆两端做了极小的倒角处理，压入安装孔时可自动导正，不会出现卡滞、切屑安装孔内壁的问题，内螺纹两端同样做了导入倒角，螺杆拧入时可快速对中，避免首牙螺纹磕碰损坏。在实际使用场景中，这类螺母常被用作注塑件的预埋嵌件，

　　在塑料壳体注塑时预先放置在模具型腔内，注塑完成后螺母与塑料壳体牢固结合，解决塑料件内螺纹强度不足、反复装拆滑牙的问题；也可用于钣金件的压铆螺母替代，当钣金厚度较薄无法采用压铆工艺时，可在钣金上预制对应直径的安装孔，将该螺母压入后通过焊接或是结构胶粘接固定，获得可靠的内螺纹连接点；在一些紧凑的气动回路安装场景中，这类圆柱螺母可嵌入阀岛安装板内部，配合穿板接头实现气路元件的固定，不需要在安装板外侧预留螺母操作空间，大幅压缩阀组的整体安装体积。建模阶段对螺纹部分做了工程化处理，既还原了真实螺纹的牙型轮廓，满足装配干涉检查的需求，又对牙顶、牙底的尖锐棱边做了R0.1左右的圆角处理，符合实际机加工的工艺要求，不会出现建模特征无法加工的问题。

　　外圆面的粗糙度设定为Ra1.6，满足压装配合的表面精度要求，不需要额外的精加工工序，常规数控车削即可完成全部加工工序，加工时可采用棒料一次车削成型，外圆、端面、内螺纹在一次装夹中完成加工，保证内螺纹与外圆的同轴度控制在0.02mm以内，避免装配后出现螺杆偏斜、连接受力不均的问题。从载荷传递路径来看，当螺杆拧紧后，轴向锁紧力通过螺母端面传递到被连接件表面，厚壁结构可将端面压强均匀分散，避免被连接件表面出现压痕、凹陷，尤其是在连接铝合金、工程塑料等硬度较低的部件时，更大的端面接触面积可有效降低接触面压强，防止长期锁紧后出现预紧力衰减的问题。针对有防松需求的场景，该结构还可在端面预留环形凹槽加装防松垫圈，或是在内螺纹段预涂耐落胶，不需要改动整体外形尺寸即可实现防松功能，适配不同工况的使用需求。在三维装配设计中调用该模型时，可直接将外圆面与安装孔做同轴配合，螺母端面与安装孔台阶面做重合配合，再与对应规格的螺杆添加螺纹配合约束，即可完整模拟整个连接副的装配状态，检查周边部件是否存在干涉，确认螺杆拧入深度是否满足螺纹啮合圈数要求，一般来说螺纹啮合圈数控制在5-8圈即可满足绝大多数静载荷场景的受力需求，该螺母的轴向长度可保证足够的啮合圈数，不需要额外增加螺母厚度来提升连接强度。
