多接口带法兰立式阀体壳体结构设计

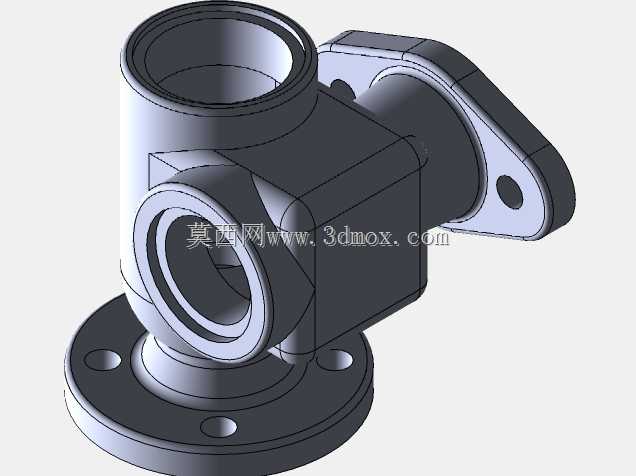

　　该壳体类零件属于管路系统中的核心承载构件，整体采用立式正交布局，底部设置圆形法兰安装基面，侧方延伸出带安装耳的侧向接口，顶部预留同轴内螺纹接口，可同时实现三路介质的导通与转接，适配中小通径的流体管路布设场景，常见于液压站、给排水支路、气动控制回路等需要多向管路转接的工况中。零件底部法兰盘面预留均匀分布的螺栓过孔，安装时可直接贴合基座或对接管路法兰，通过标准紧固件完成锁紧固定，侧向接口的安装耳可辅助抵消管路插接时产生的径向扭矩，避免长期运行后接口处出现密封松动。从结构设计逻辑来看，壳体内部采用正交贯通的流道构型，各接口处分别设置不同规格的内螺纹与定位止口，可适配不同管径的外接管路，无需额外加装转接接头即可完成多通路对接。

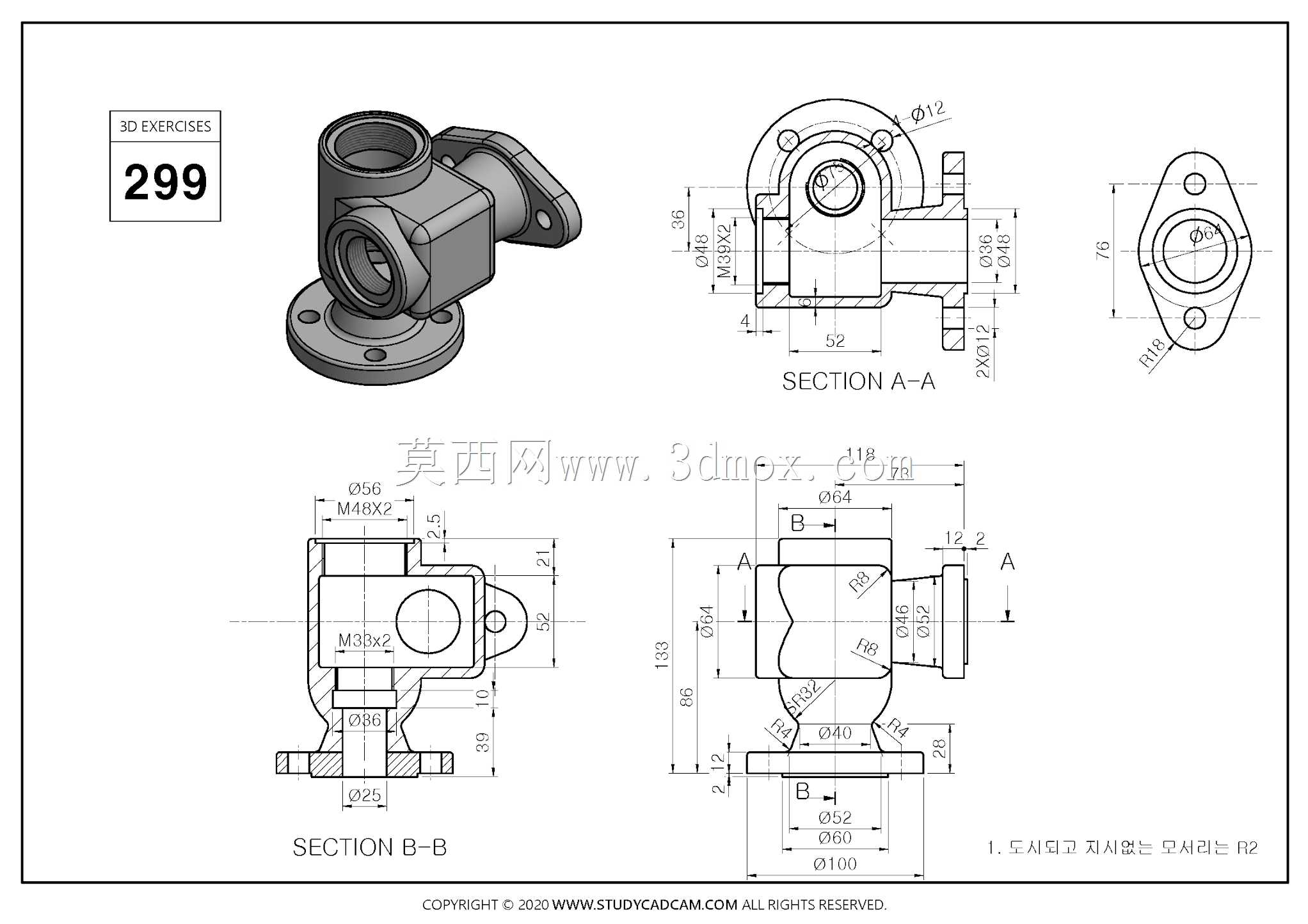

　　壳体外壁在流道交汇的受力集中区域做了加厚处理，同时在转角处设置铸造圆角，既能够降低铸件生产时的应力集中风险，也可提升壳体承受介质内压的整体强度。外形尺寸方面，零件总高与侧向延伸长度均控制在常规安装空间范围内，底部法兰直径、各接口的螺纹规格、安装孔位间距均在工程图中做了明确标注，安装边界清晰，选型时可直接对照布设空间校核尺寸，无需额外做安装位的改造加工。两个剖切视图完整呈现了内部流道的走向、各段壁厚以及螺纹孔的深度尺寸，建模过程中可直接参照视图标注完成内部特征的构建，保证流道过渡顺滑无突变拐点，减少介质流经时的阻力损失。侧向接口的法兰端面与底部安装基面的平行度、顶部螺纹孔与底部法兰的同轴度均有明确公差要求，加工时可一次装夹完成主要基准面的加工，有效控制形位公差，保障装配后各外接管路的对接精度，避免出现密封偏载、接口错位等装配问题。
