手摇齿轮传动钻孔进给机构

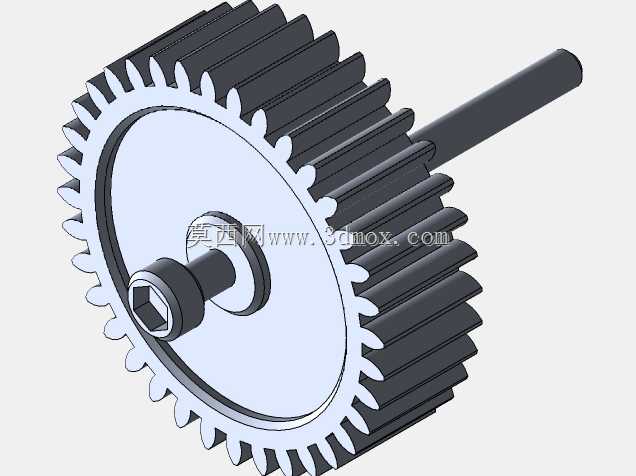

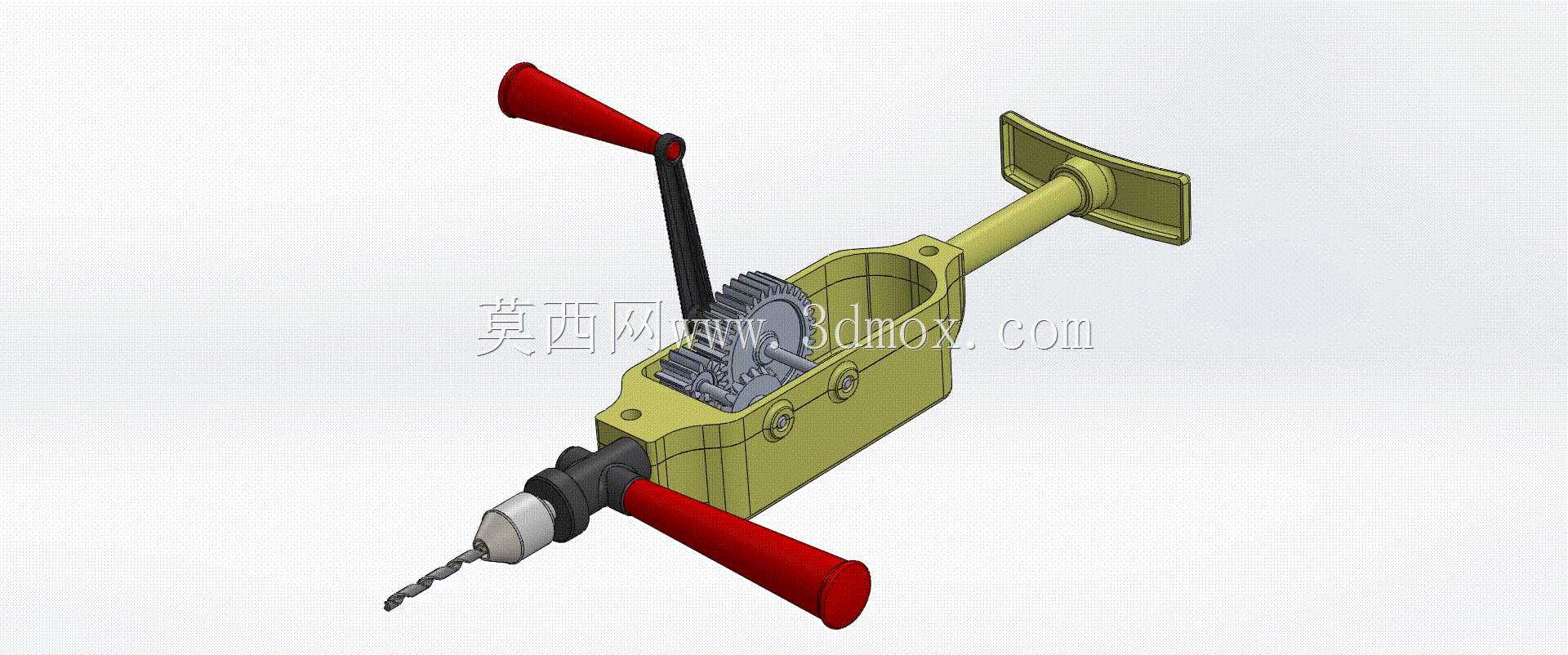

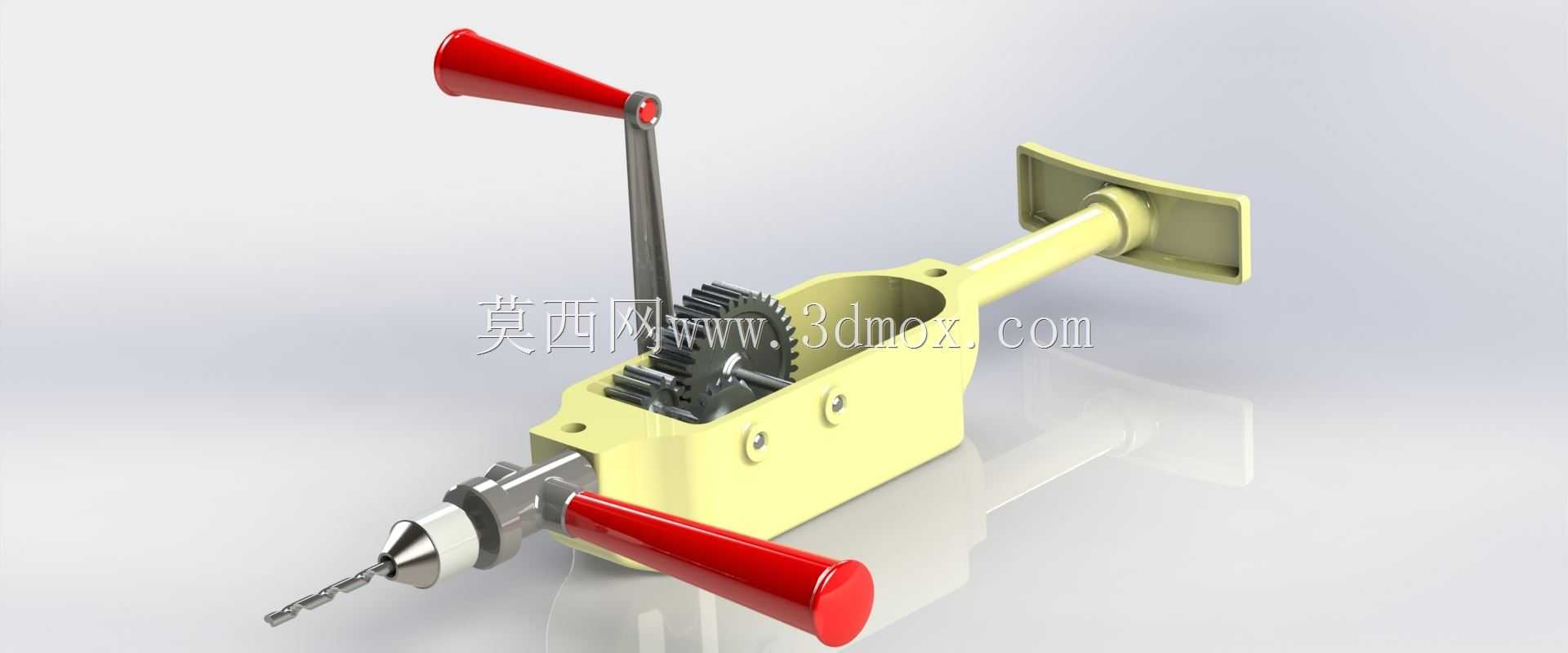

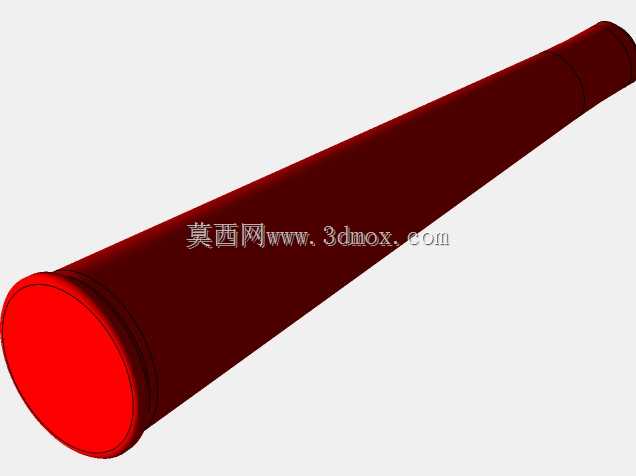

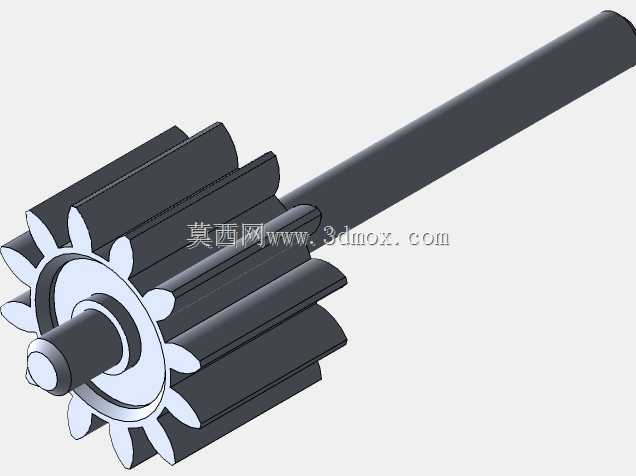

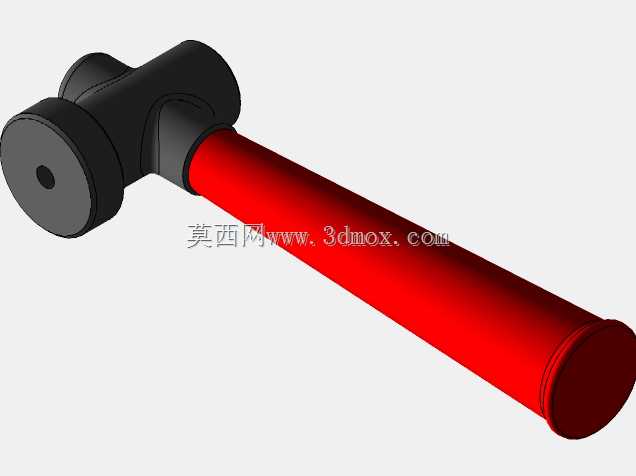

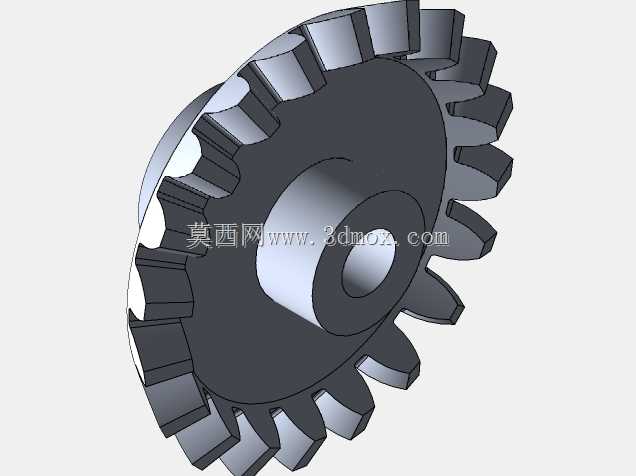

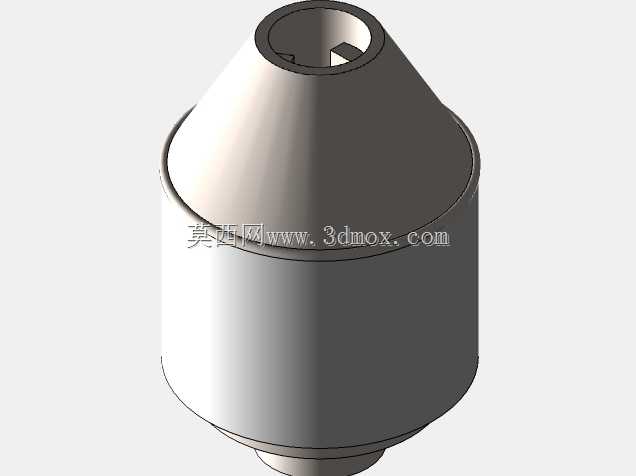

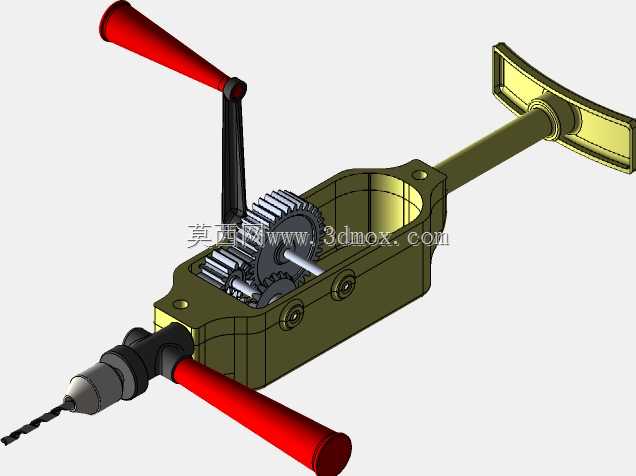

　　这套手动钻孔进给机构以开式齿轮箱为核心，将摇柄的回转运动通过齿轮副减速增扭后传递至前端钻夹头，同时借助尾部T型推板实现轴向进给，整体结构紧凑，适合无气源、无电源的野外维修、装配现场及教学演示场景。在设备实际用途上，它可对薄金属板、非金属件进行小直径孔加工，操作人员一手握持红色辅助手柄，另一手转动摇柄，胸部或肩部抵住尾部推板即可施加进给力，避免了普通手电钻依赖电力的限制，也能在易燃易爆环境中降低电动工具带来的安全隐患。从功能特性看，箱体内置的齿轮组承担减速作用，使摇柄输入的较低扭矩转化为钻轴端较大的切削扭矩，钻夹头可夹持标准麻花钻，红色手柄既起到握持防滑作用，也作为机构的支撑点，保证钻孔过程中机身稳定。设计思路上，

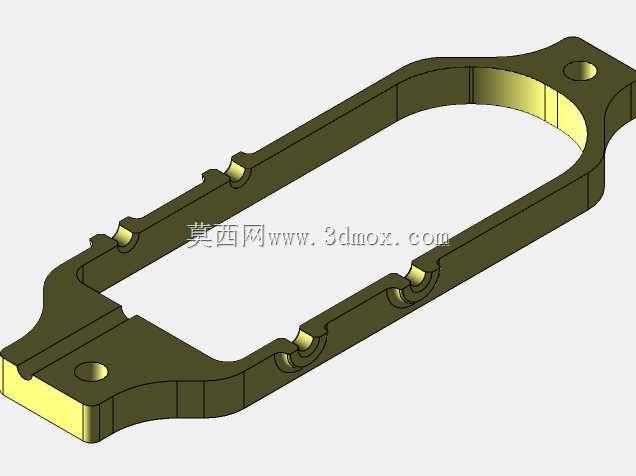

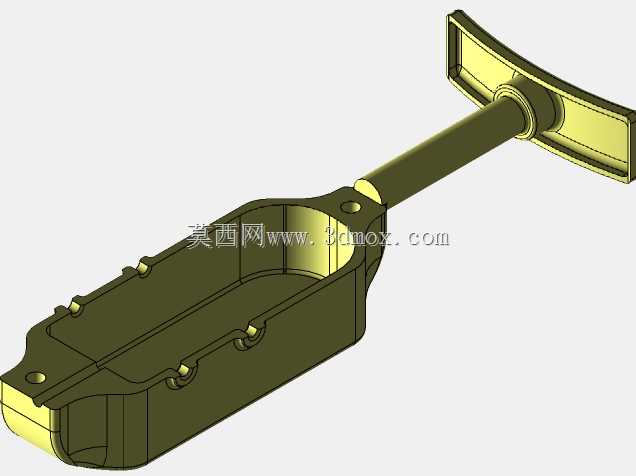

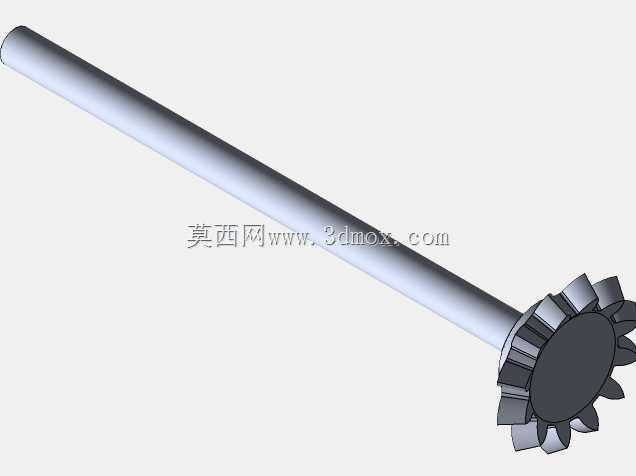

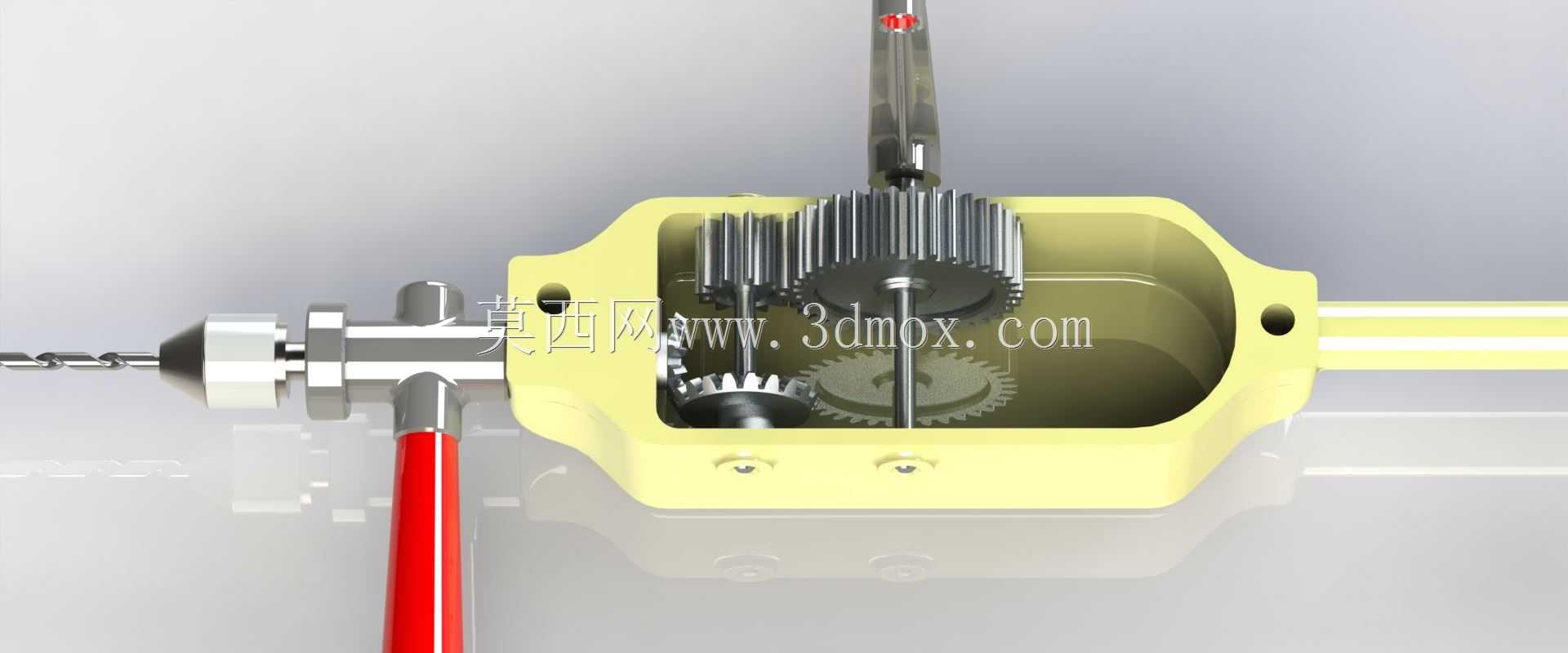

　　箱体采用剖分式半开放结构，既能够直观展示齿轮啮合关系，也方便日常清理切屑与润滑维护；摇柄与钻轴呈空间交错布置，配合尾部延伸的推杆，让操作人员施力方向与钻孔轴线保持一致，减少钻头偏摆。外形尺寸与安装边界方面，齿轮箱作为主体承载件，其底面与侧面预留的凸台及安装孔可固定于简易工装或台架上，转化为台式小孔钻削装置；前端钻轴伸出长度、尾部推杆行程均经过匹配，保证在有效钻孔深度内齿轮始终处于正常啮合区间，不会出现轴向窜动或脱齿。各手柄的回转半径经过控制，操作时不会与箱体、工件发生干涉，整体外轮廓规整，便于收纳与携带。对于结构设计人员而言，该模型完整呈现了手动增扭机构、直线进给与回转运动复合的典型布局，可作为手动工具设计、简易工装改造以及机械原理教学的参考样件，建模过程中对齿轮齿形、轴承位、夹头配合面的处理，也体现了手动机械在强度、人机操作与可维护性之间的平衡。
