连杆式自适应夹持机械爪结构设计

　　这套夹持机构的核心价值在于把简单的直线驱动转化为稳定的双指包络动作，常见于轻载搬运工位、教学实验台以及小型自动化上下料单元。实际选型时，它更适合抓取表面带有一定摩擦系数、外形存在不规则轮廓的工件，比如注塑件毛坯、异形壳体、棒料端头，两指内侧的锯齿形咬合面能在较低压紧力下抑制工件滑脱，避免单纯靠大夹紧力造成薄壁件压痕。

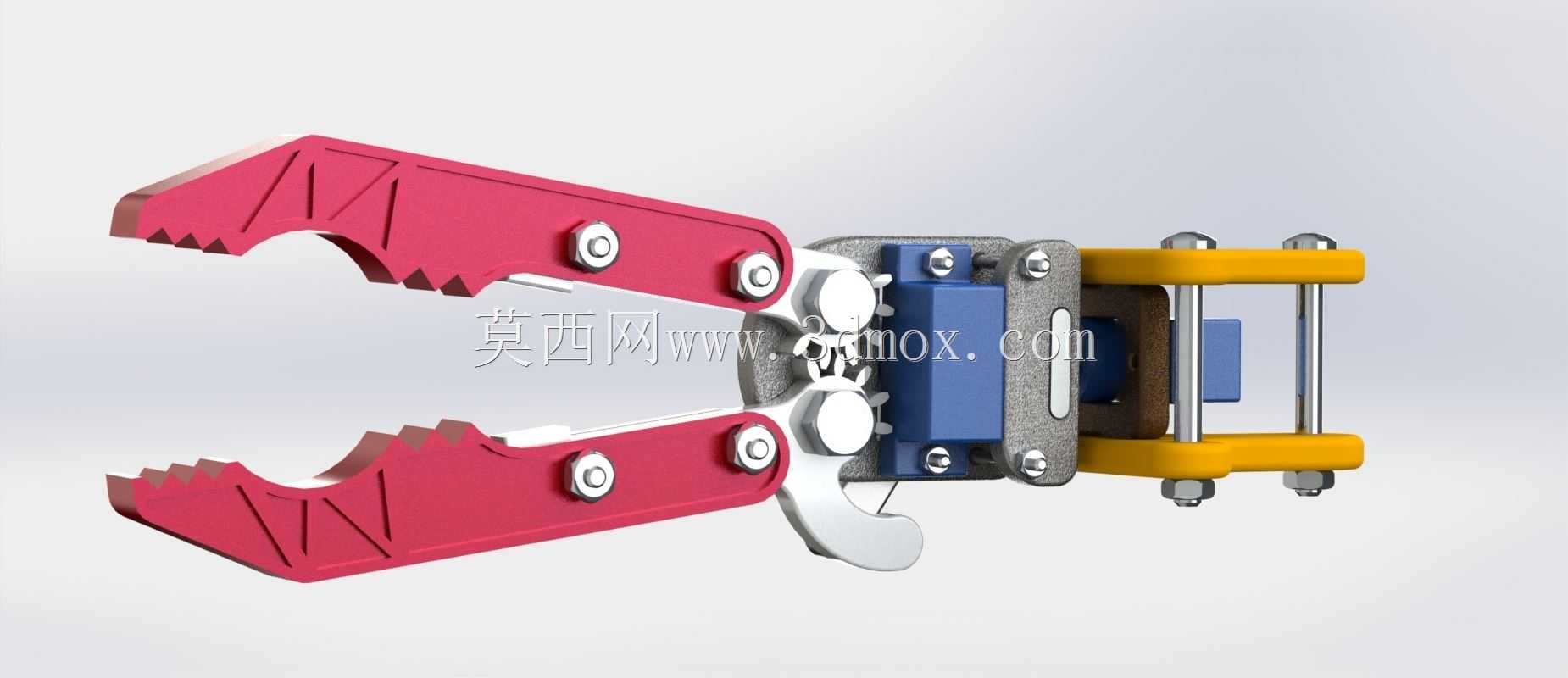

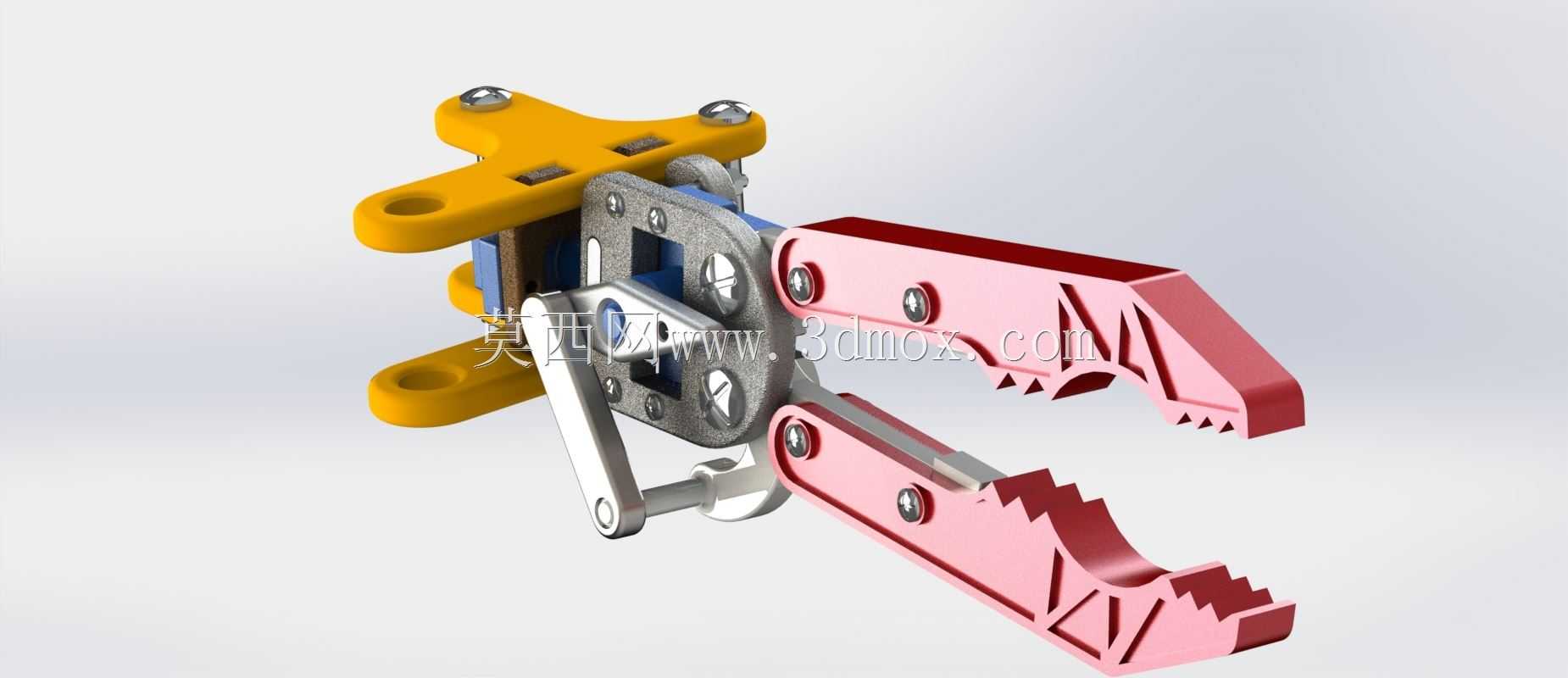

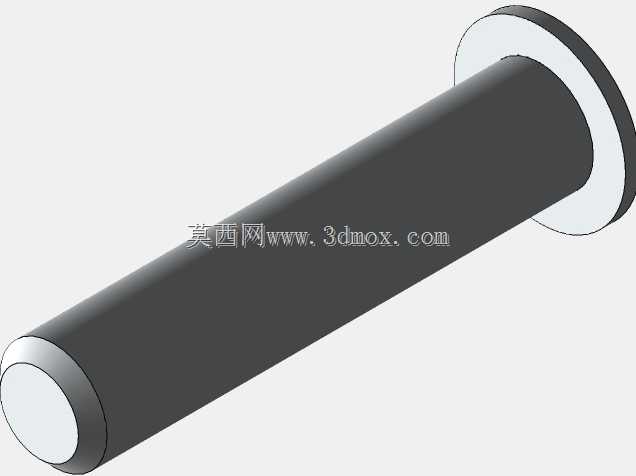

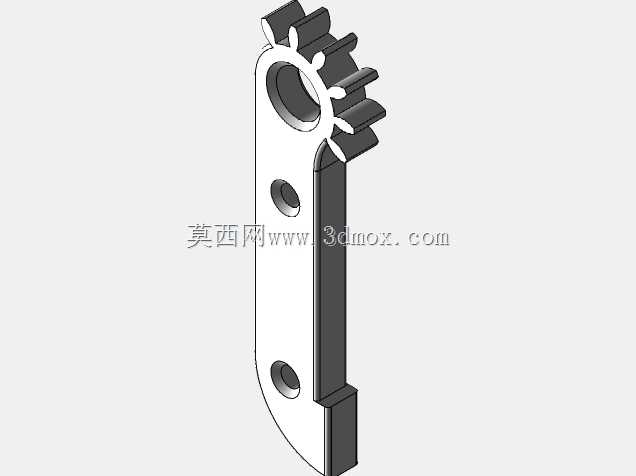

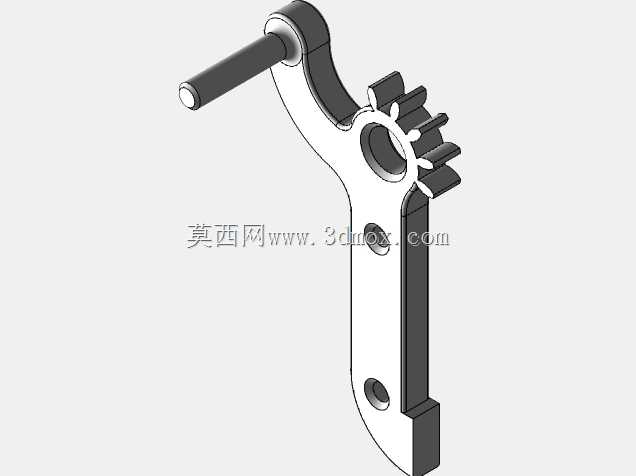

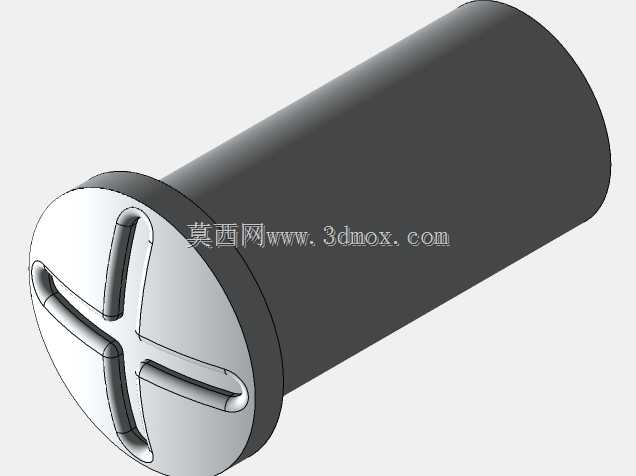

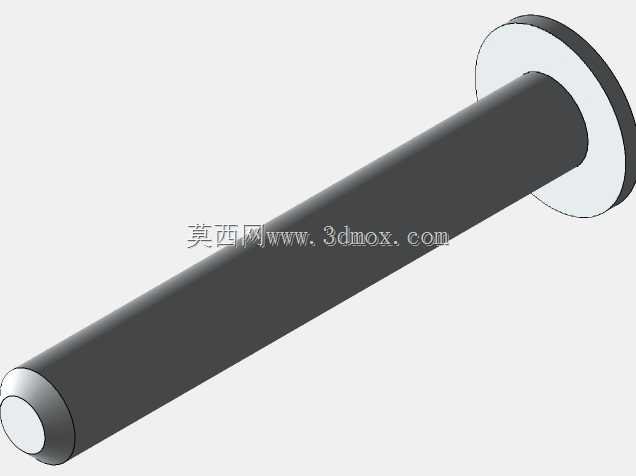

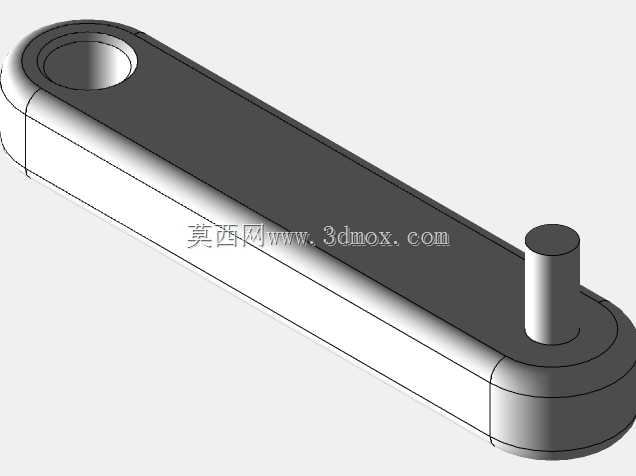

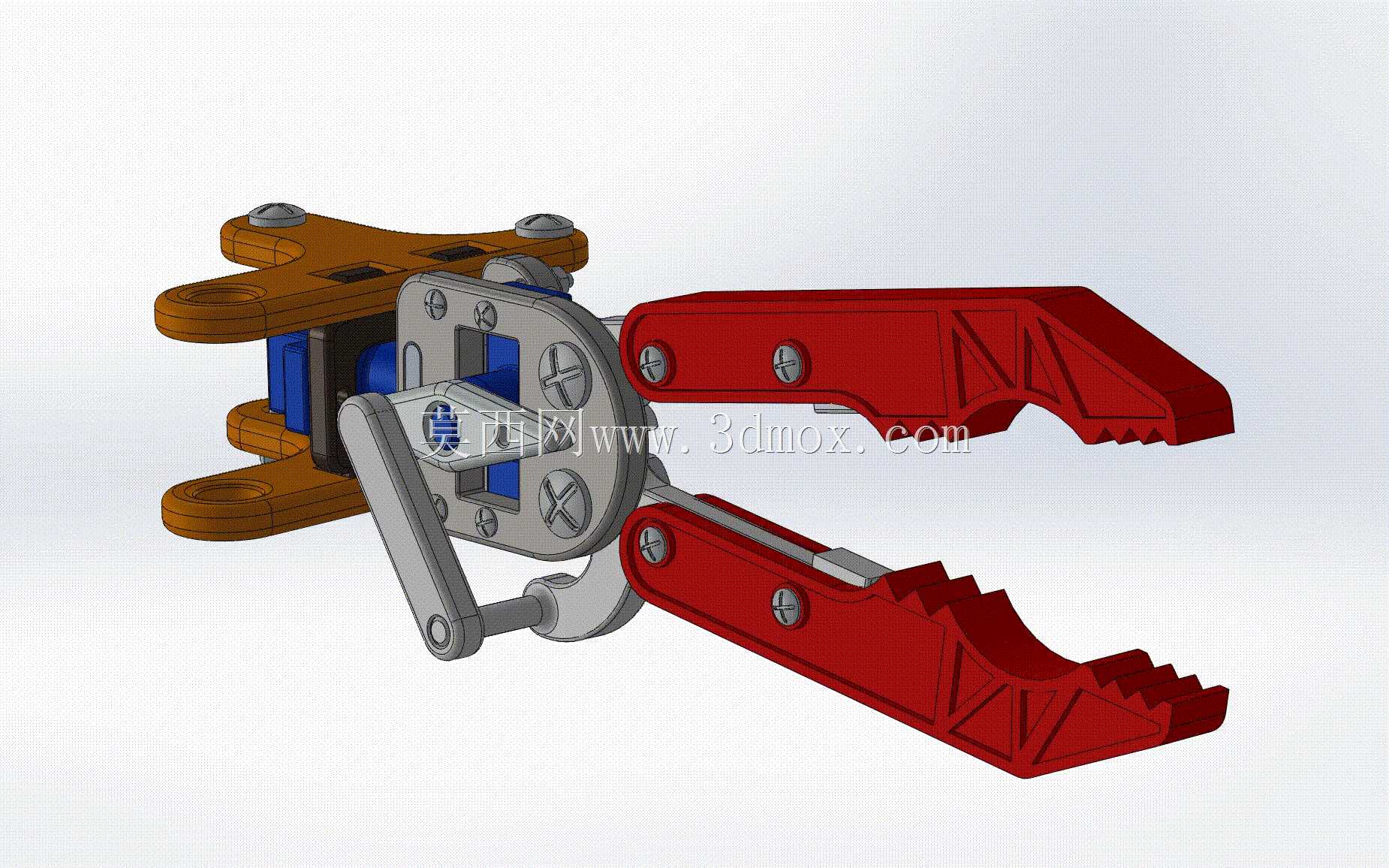

　　从结构逻辑看，驱动侧布置在尾部安装座内，动力输出件推动中间滑块沿导向方向移动，再通过多组铰接连杆把位移分解到上下两个钳指。这种连杆布局不是单纯做开合运动，上指与下指在闭合过程中会形成随动包络，当其中一个钳指先接触工件时，连杆组仍可继续补偿行程，让另一指逐步贴紧工件表面，这也是它适配异形件的关键。钳指根部采用多螺钉紧固在回转支座上，磨损后可单独拆换，不必整体报废支座；铰接销轴处预留了转动间隙，既保证活动顺畅，也控制了旷量对重复定位精度的影响。

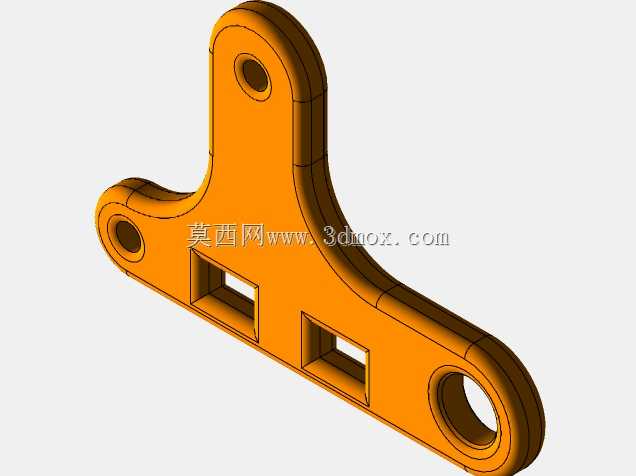

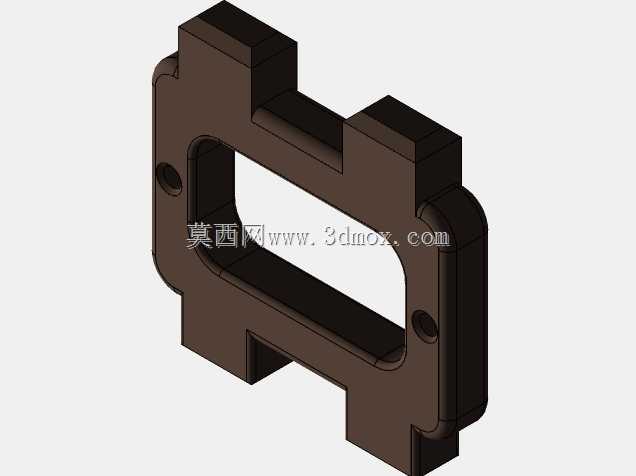

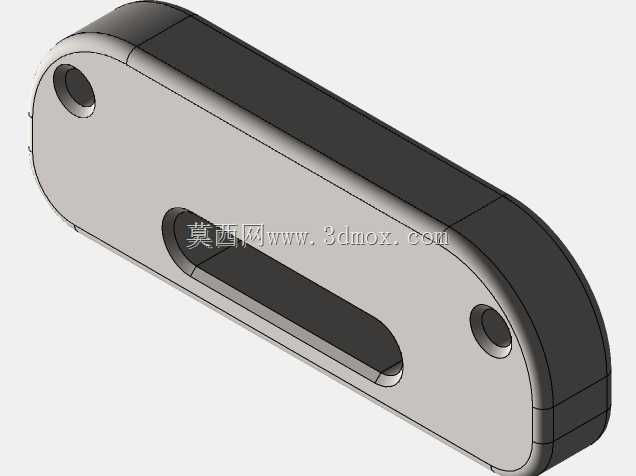

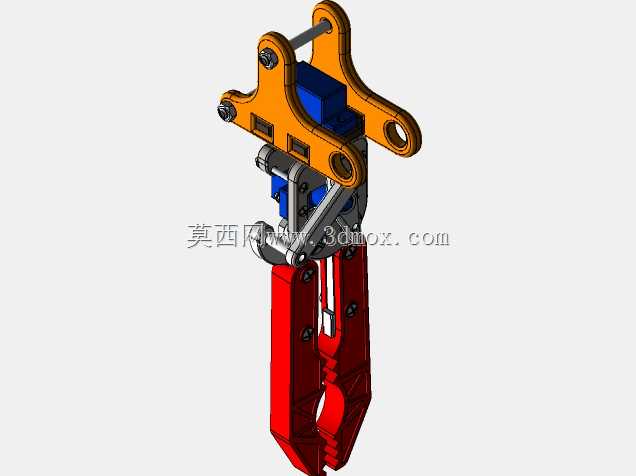

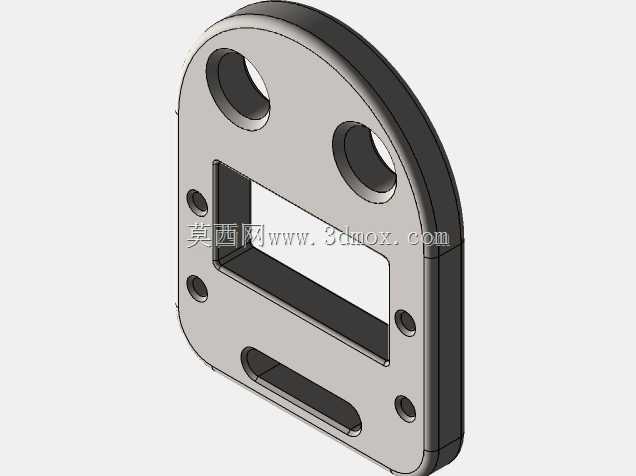

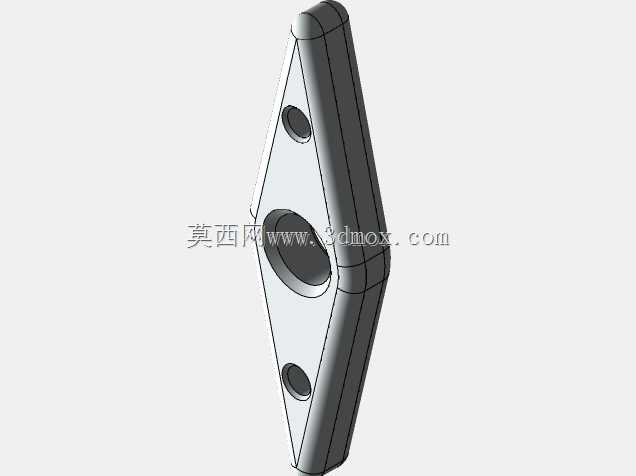

　　尾部棕色安装板设置了多个沉头固定孔，用于把整套夹爪固定到直线滑台、机械臂法兰或专用支架上。设计安装边界时要注意，驱动元件的轴向长度需要计入整体缩回尺寸，避免夹爪闭合后与周边设备发生干涉；上下钳指完全张开时，指尖外扩尺寸决定了最小通过空间，而闭合后指尖的最小间距则对应可夹持工件的最小尺寸。中间银色支座集成了连杆铰接位与导向约束，把受力路径分散到多块侧板上，相比单侧板结构更能抵抗偏载力矩。

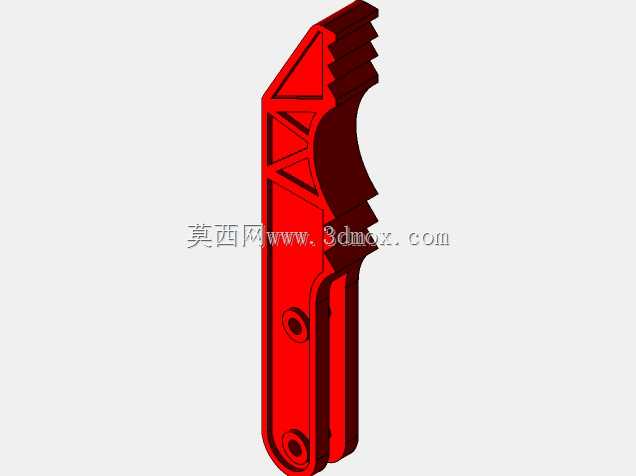

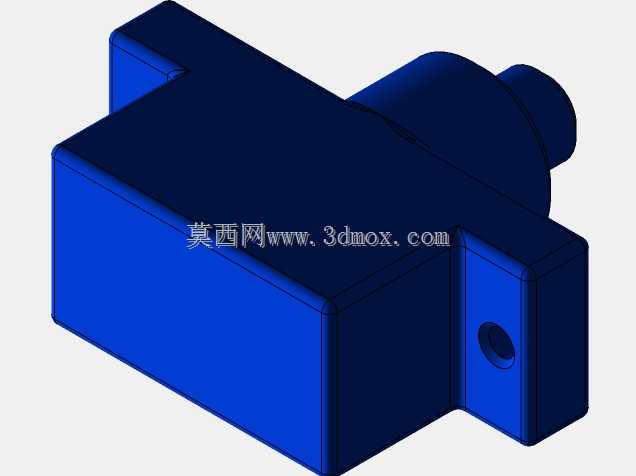

　　建模过程中，铰接副的同轴度是需要重点核对的环节。若两侧连杆孔位不同轴，机构运动时会出现卡滞、单侧受力偏大的问题；钳指内侧的加强筋并非装饰结构，它沿手指受力方向布置，用于抵消夹持时产生的弯曲应力，在控制整体重量的同时提升指尖刚性。蓝色缓冲或传动元件位于驱动腔内部，可在闭合到位时吸收冲击，降低连杆铰接点的峰值载荷。

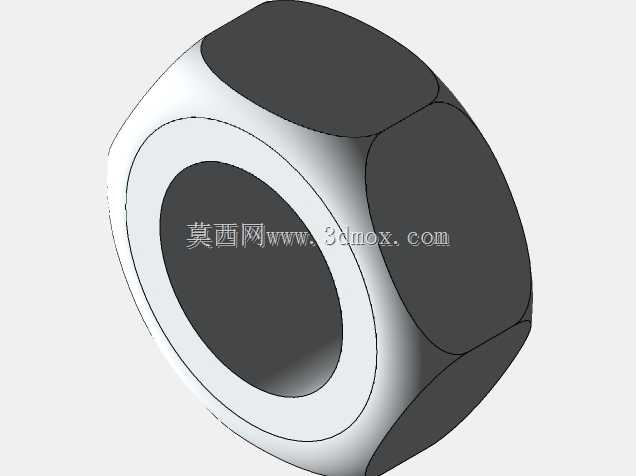

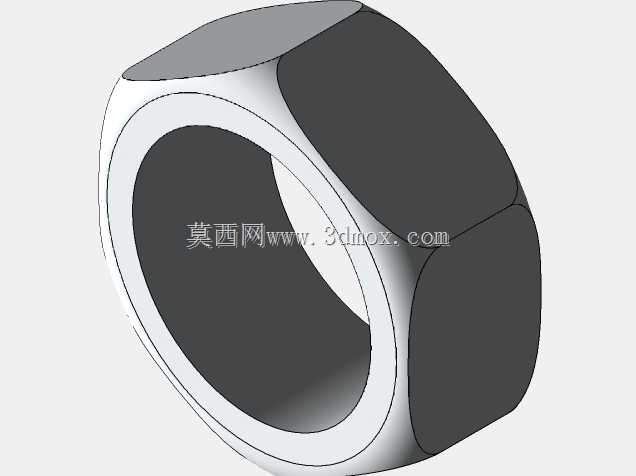

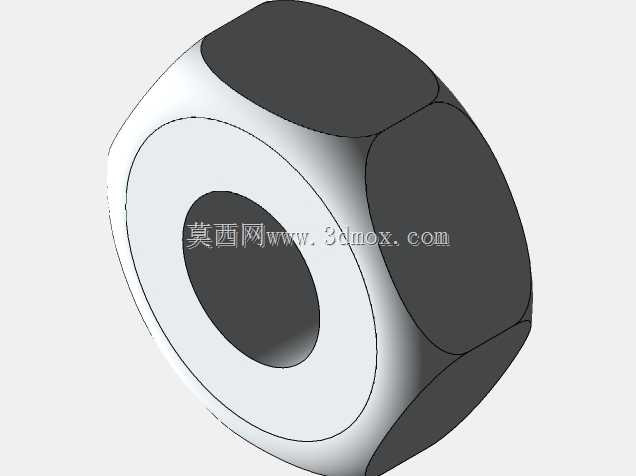

　　在产线集成时，还要结合工件重量核算夹持力与摩擦系数的匹配关系。锯齿面虽然提升了抓取可靠性，但对高光表面工件可能留下压痕，这类场景就需要在指面增加聚氨酯垫或更换平滑指套。整体结构没有复杂的异形曲面，零件多为板件、销轴和标准紧固件，加工与装配门槛较低，适合作为非标自动化末端执行器的基础方案进行二次改型。
