双轮绳索牵引配重传动机构

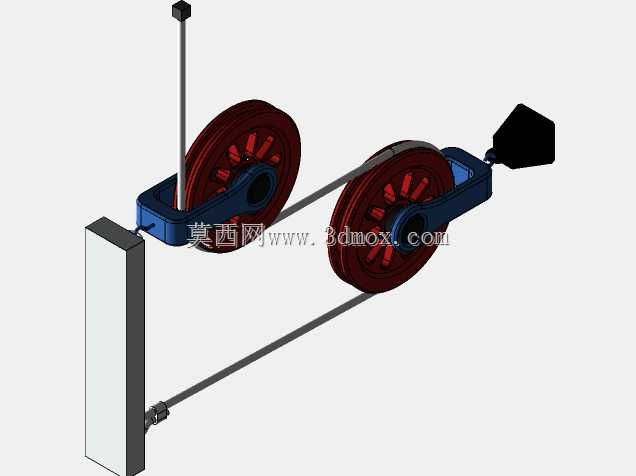

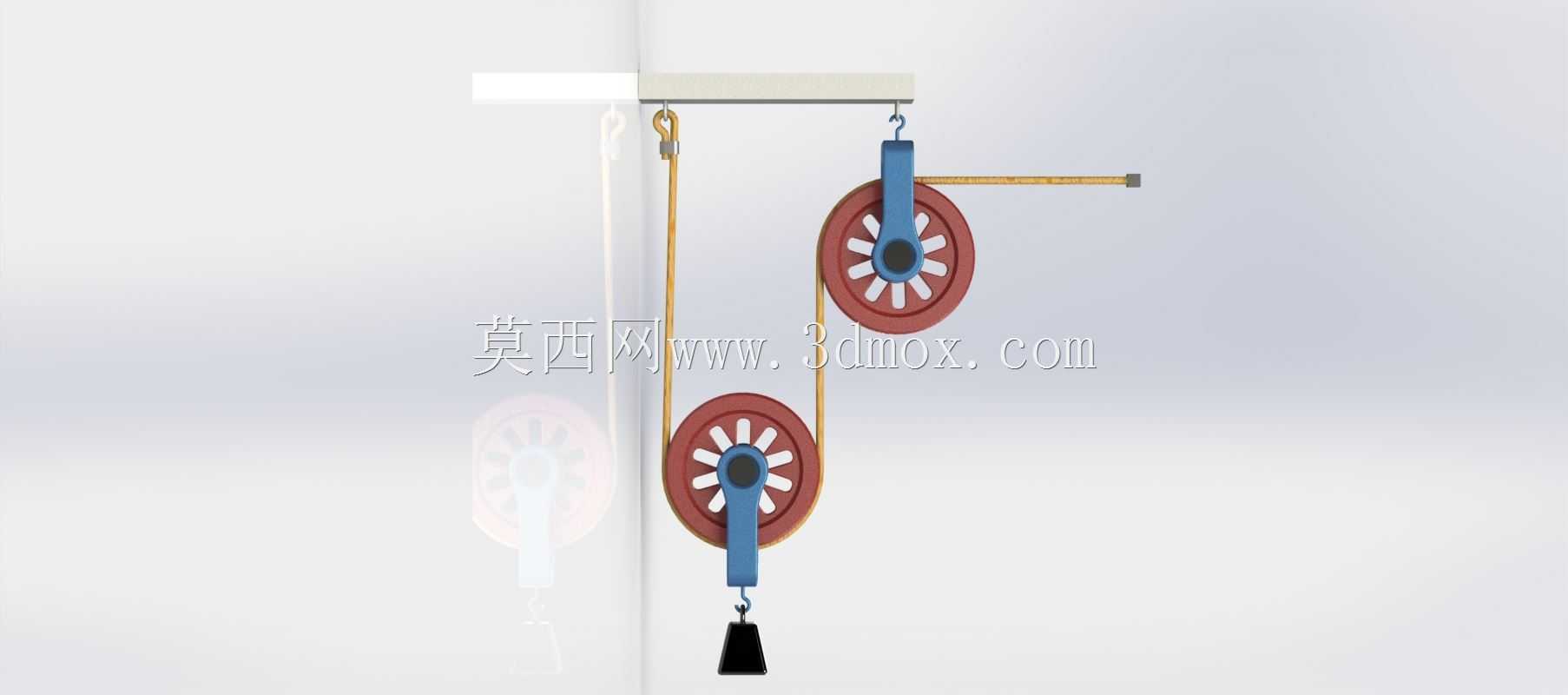

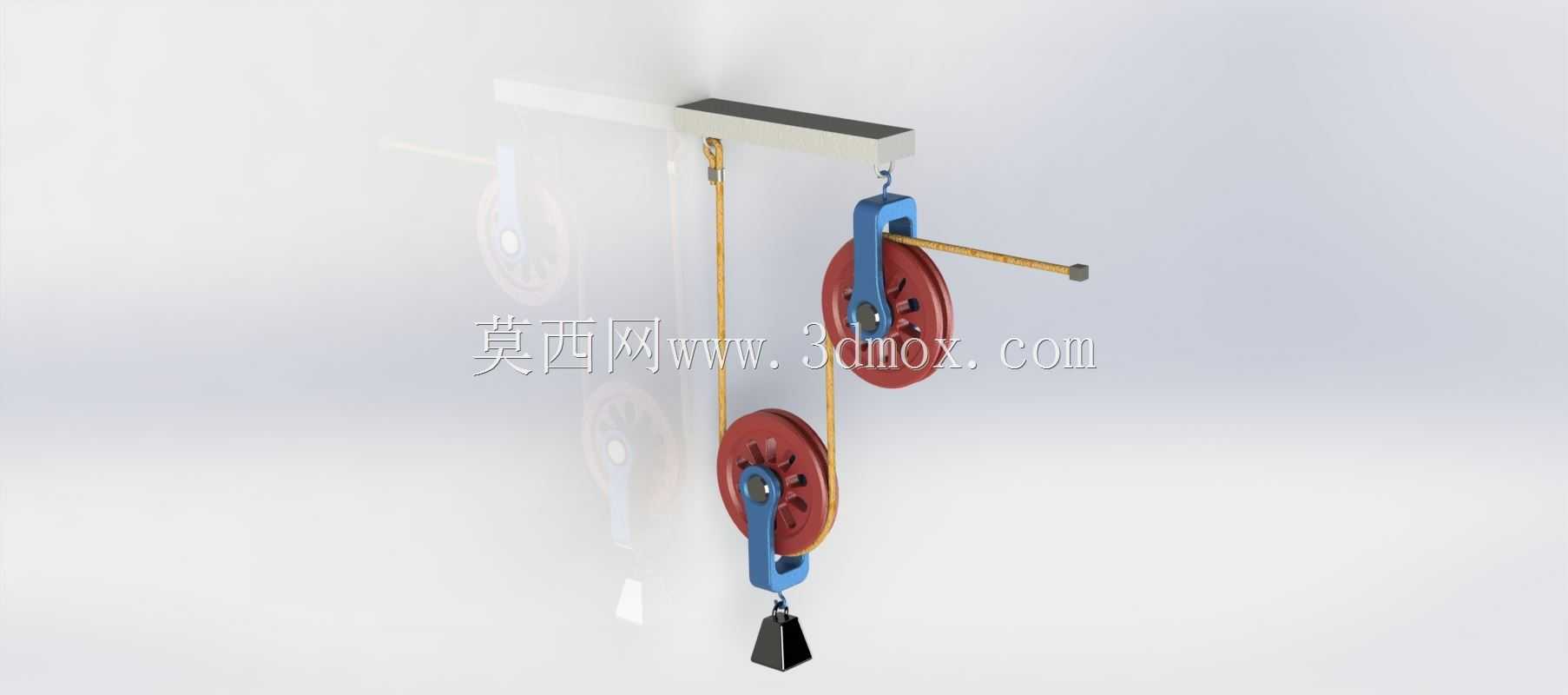

　　该轮绳牵引结构主要用于需要把旋转输入转化为直线提升动作的轻载工位，常见于教学实验台、小型升降导向装置、物料牵引演示系统以及自动化设备中的张紧补偿单元。整体采用上下两组轮体配合单根闭环或开口绳索传递运动，下端悬挂配重块，上端固定于安装横梁，侧向伸出的摇柄作为手动输入部件，转动后可通过轮槽摩擦带动绳索移动，从而实现配重的升降或位置保持。

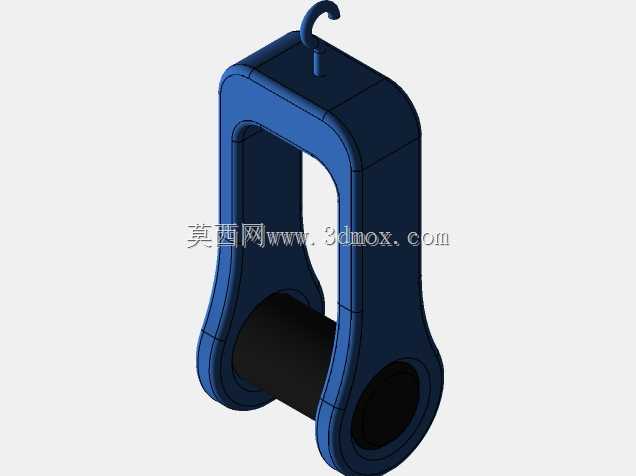

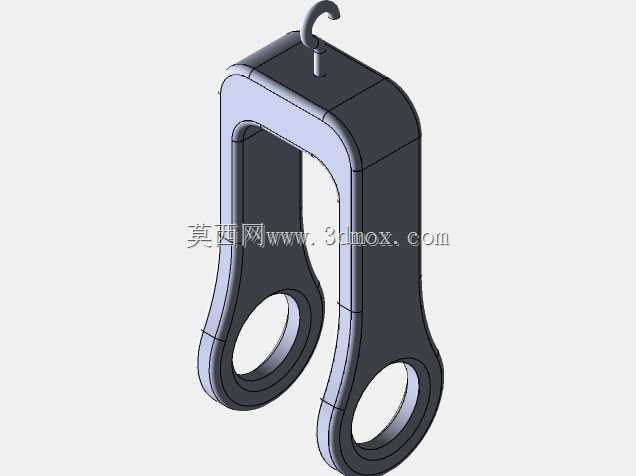

　　从功能实现上看，两轮并非简单重复布置。上方轮体靠近固定支点，承担绳索转向与主要载荷传递；下方轮体随配重区域运动，兼具导向和增大包角的作用。这种排布能够提高绳索与轮槽之间的接触长度，降低打滑概率，同时让牵引路径更贴近竖直方向，减少横向偏摆。蓝色支架用于承托轮轴并限制轮体轴向窜动，支架上的开孔位置直接决定轴系中心距，也影响绳索张紧后的受力状态。

　　设计时需要优先确认安装边界。顶部横梁承担整套机构的悬挂载荷，其厚度、宽度以及连接孔位应与支架上端匹配；下方配重运动区域需预留竖直行程空间，避免配重块与机架或周边护罩发生干涉。侧向摇柄回转半径同样要纳入布置校核，手柄末端在整周转动过程中不能触碰墙面、梁体或相邻设备。若用于设备内部，还应结合安全防护要求判断是否增加绳轮护罩，防止绳索脱槽或人员接触运动部件。

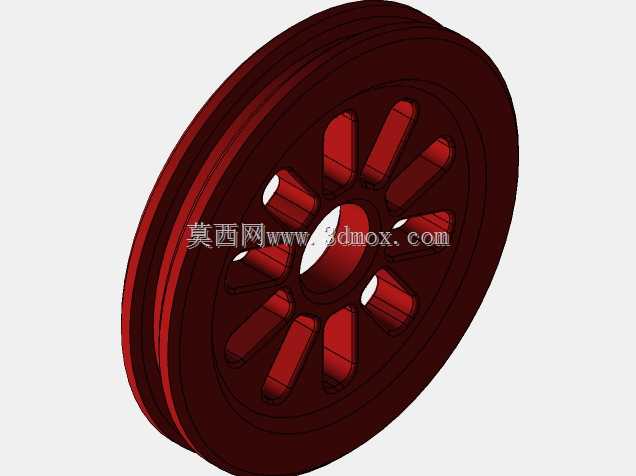

　　轮槽尺寸与绳索直径需要匹配。槽底圆弧过大会降低定位能力，过小则会挤压绳体并加速磨损；轮缘直径也不宜过小，否则绳索反复弯曲时疲劳寿命明显下降。轴孔与支架之间可采用小间隙配合，保证轮体转动灵活，同时通过轴肩、卡环或紧固件控制轴向位置。配重块的质量应根据实际提升阻力、摩擦损失和操作手感确定，过轻会导致回程不稳定，过重则增加手动输入力矩。

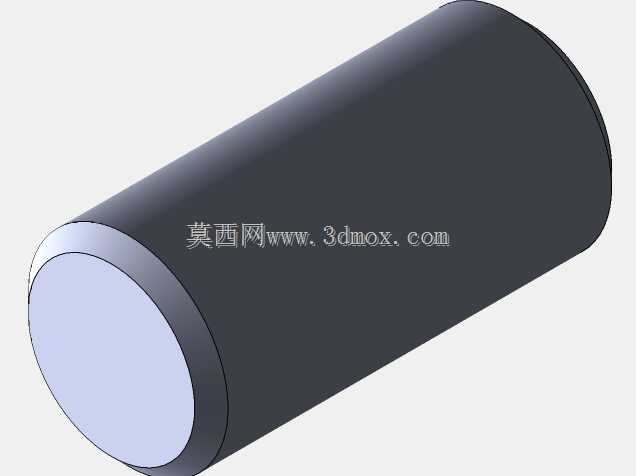

　　在结构建模过程中，轮体、支架、横梁、绳索、摇柄和配重块应分别建立独立零件，再按实际装配关系约束。绳索可按路径建立简化几何，用于检查干涉、包角和走向；轮槽与支架开孔需保持同轴，装配后验证摇柄旋转时两轮是否同步响应、配重是否沿预期方向移动。对于需要进一步工程化的场景，还可补充轴承位、紧定螺钉、绳索固定端和张紧调节结构，使该机构从演示模型转化为可加工的轻量化牵引单元。
