多铲头联动齿轮传动作业机构

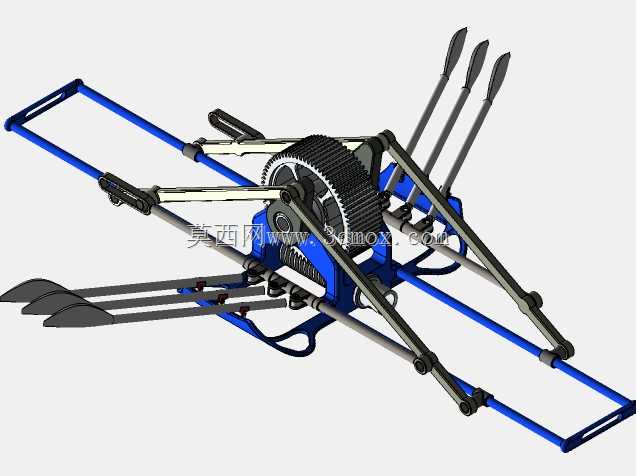

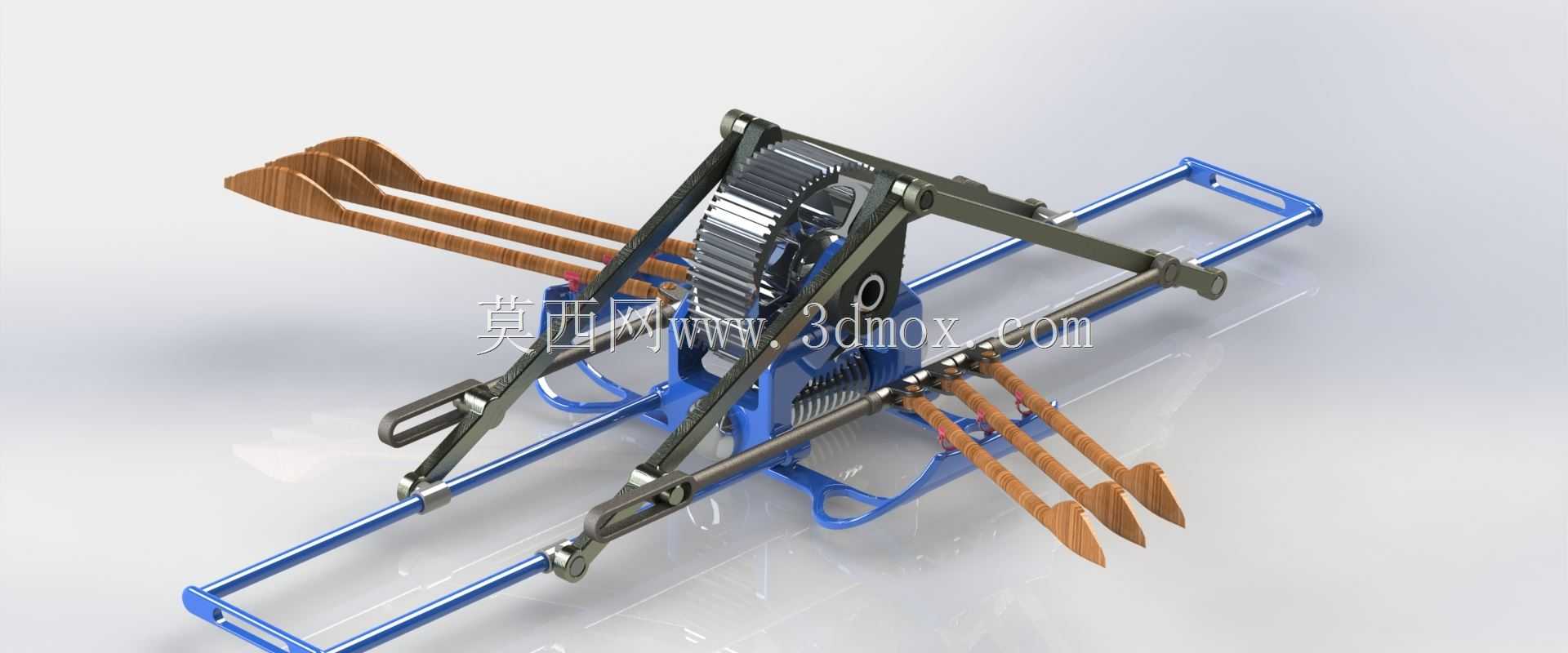

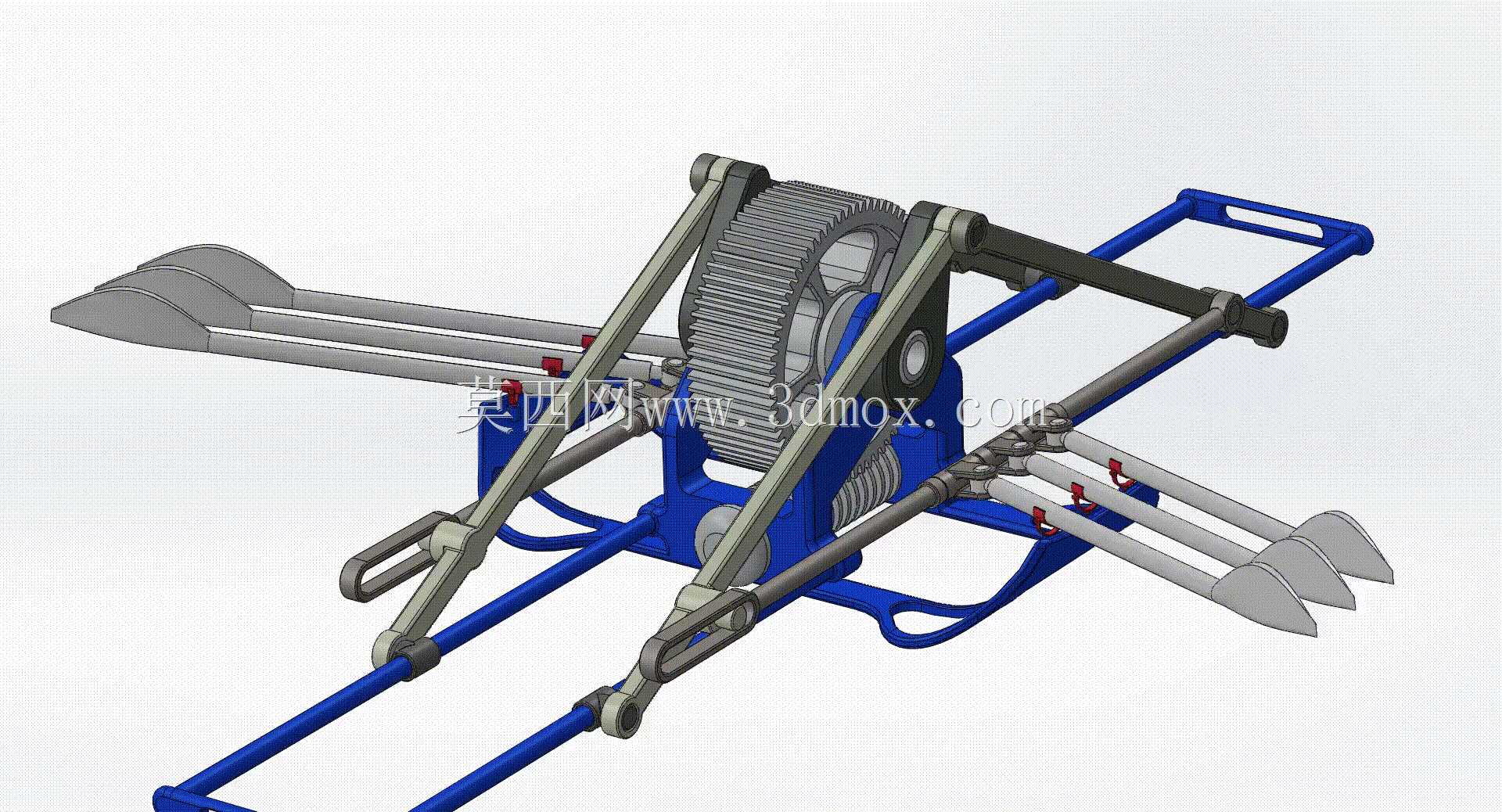

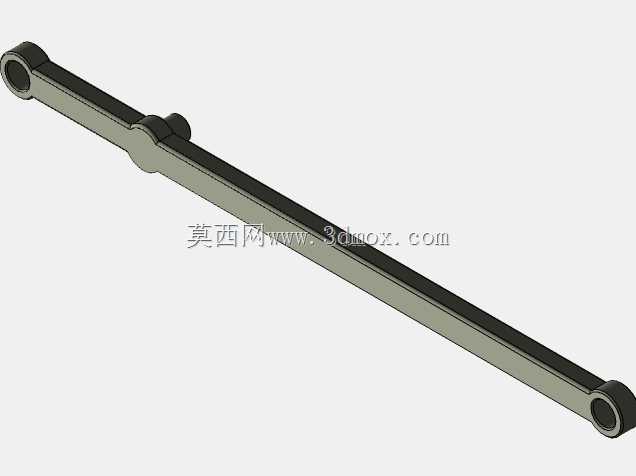

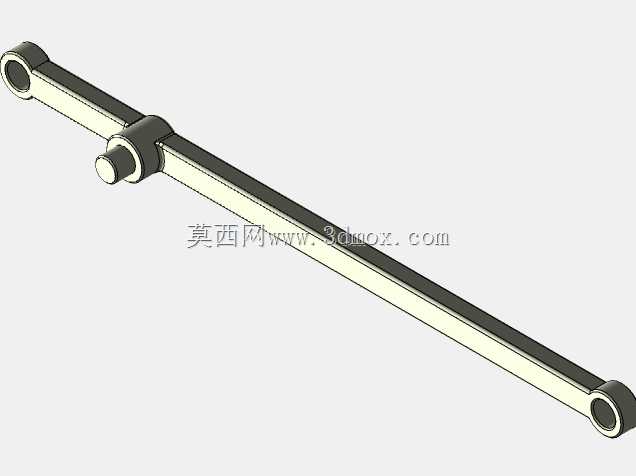

　　这套联动执行机构的核心设计目标，是通过单动力输入同步驱动三组铲状执行端完成往复铲掘、集料动作，整体采用中部齿轮组作为动力中转核心，两侧对称布置的四连杆传动臂将齿轮的回转运动转化为执行端的平动复合轨迹。从实际落地场景来看，这类结构常被集成在小型农用松土播种设备、滩涂小型采集设备或者车间散料归集工位的执行端上，不需要额外布置多组独立驱动单元，仅靠侧边的动力输入轴接入电机或者手摇动力源，就能保证三组铲头动作完全同步，不会出现多执行端动作错位卡料的问题。

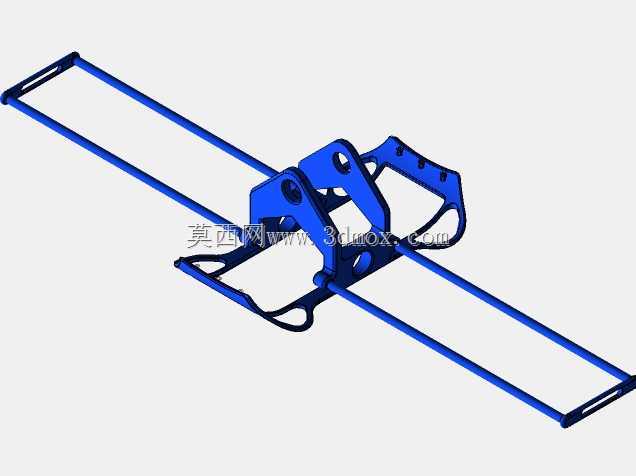

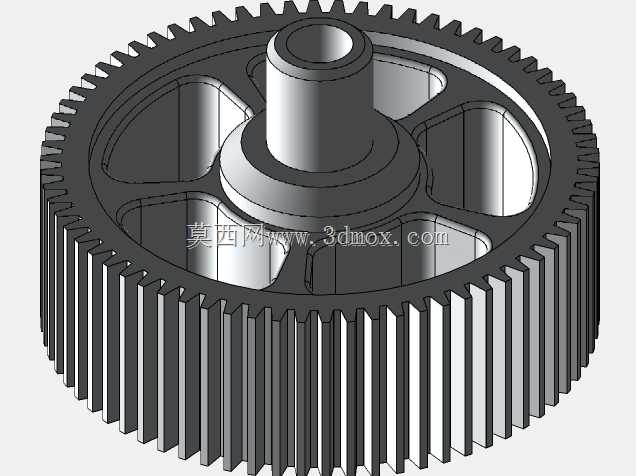

　　设计阶段优先做了传动比匹配，中部大齿圈搭配侧边小齿轮的减速结构，能把输入的高转速低扭矩动力转化为铲头作业需要的低转速大推力，齿轮副的啮合间隙在建模时预留了0.1到0.2毫米的装配余量，既可以避免加工误差导致的齿面卡滞，也能留存少量润滑脂存储空间。两侧的连杆臂全部采用铰接点对称布局，所有铰接销轴的中心距公差控制在0.05毫米以内，保证左右两侧传动路径的运动学特性完全一致，不会出现单侧铲头轨迹偏移的问题。底部的蓝色框架既是整个机构的安装基座，也承担作业时的受力承载作用，框架上预留的四个安装孔位可以直接和行走底盘或者固定工位的支架对接，安装孔的中心距按照通用小型农机机架的标准尺寸设计，不需要额外做转接法兰就能完成装配。

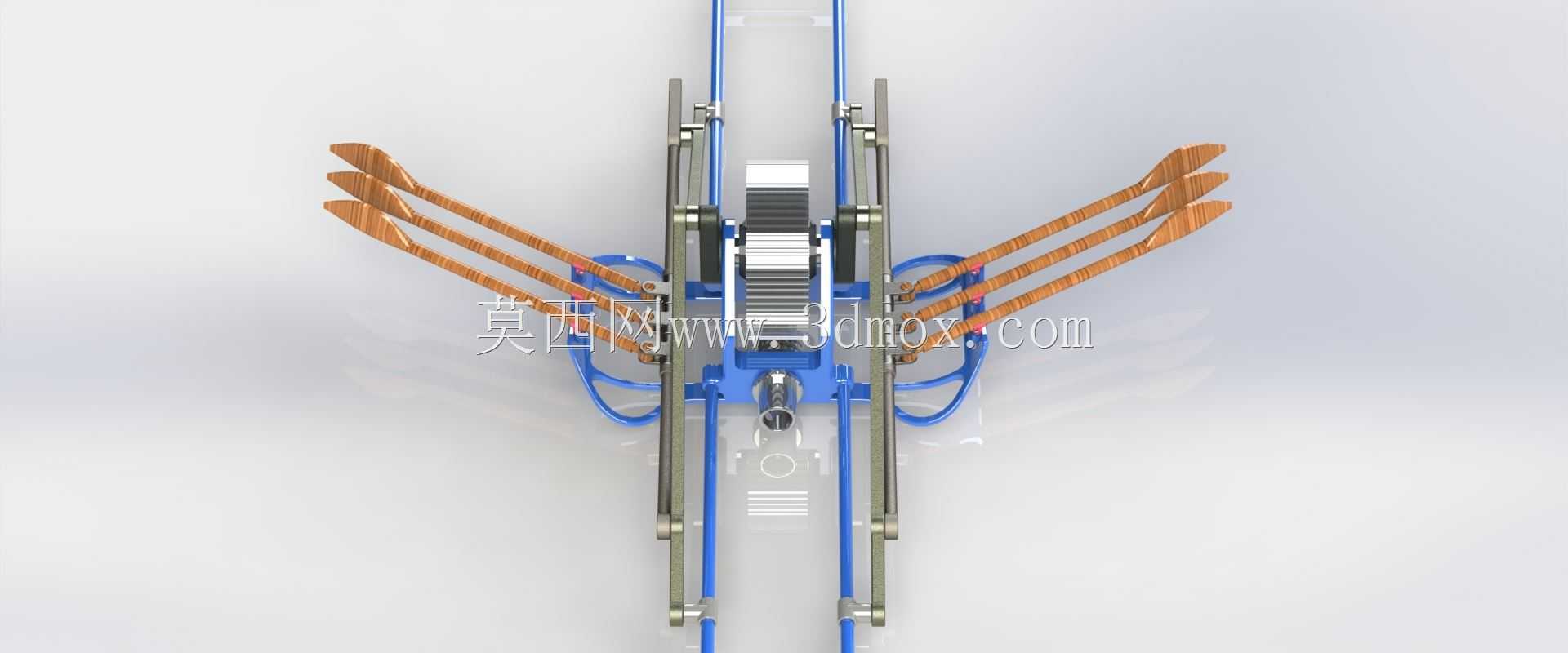

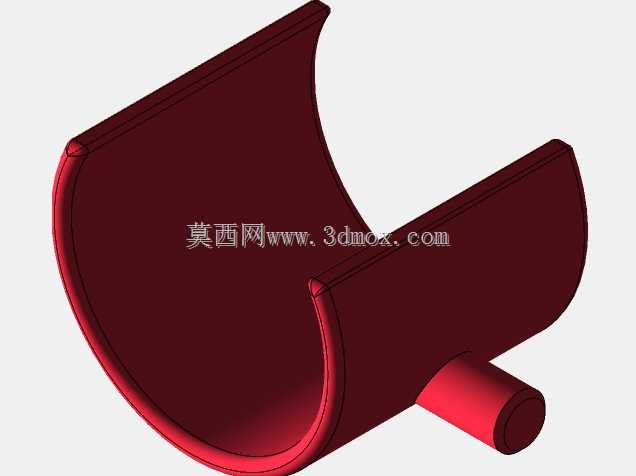

　　三组铲头的作业幅宽经过轨迹仿真验证，相邻铲头的运动轨迹不存在干涉，铲头入土或者插入料堆的角度固定在32度，这个角度既可以保证铲入时的阻力最小，也能在回程时顺利带起作业介质，不会出现介质滑脱的问题。侧边延伸出的长杆结构一方面可以作为机构的推移扶手，在手动作业场景下供操作人员扶持控制行进方向，另一方面杆身内部可以穿入动力传输轴，把远端的动力直接传递到中部齿轮箱，不需要额外外露传动链条或者皮带，整体结构的防护性更好。

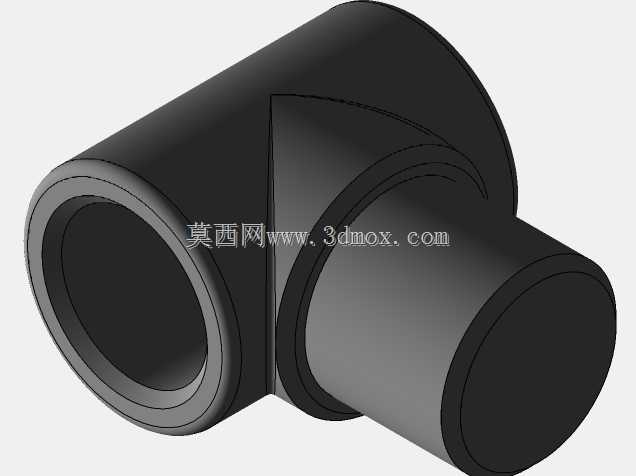

　　整个机构的所有铰接位置都设计了润滑注油通道，日常维护时不需要拆解连杆结构，直接从预留的注油嘴打入润滑脂就能完成销轴位置的保养。齿轮箱位置做了半包围的壳体结构，既可以阻挡作业时的泥沙、粉尘进入齿轮啮合面，也不会完全封闭齿轮结构，方便日常检查齿面的磨损情况。从安装边界来看，整机横向最大宽度不超过1.2米，纵向长度在接入扶手后约1.8米，整体重心落在中部齿轮箱正下方的框架区域，不管是挂载在小型行走设备上还是固定在工位支架上，都不会出现重心偏载导致的运行抖动问题。建模过程中所有运动部件都做了动态干涉检查，全程往复运动过程中不存在零件硬摩擦的情况，铰接点的耐磨衬套长度按照销轴直径的1.5倍设计，能够大幅降低长期往复运行带来的销轴磨损，延长整机的连续作业时长。
