双轮联动传动机构教学演示装置

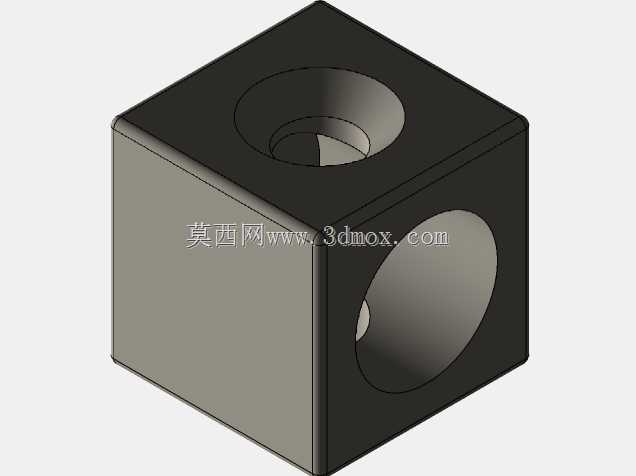

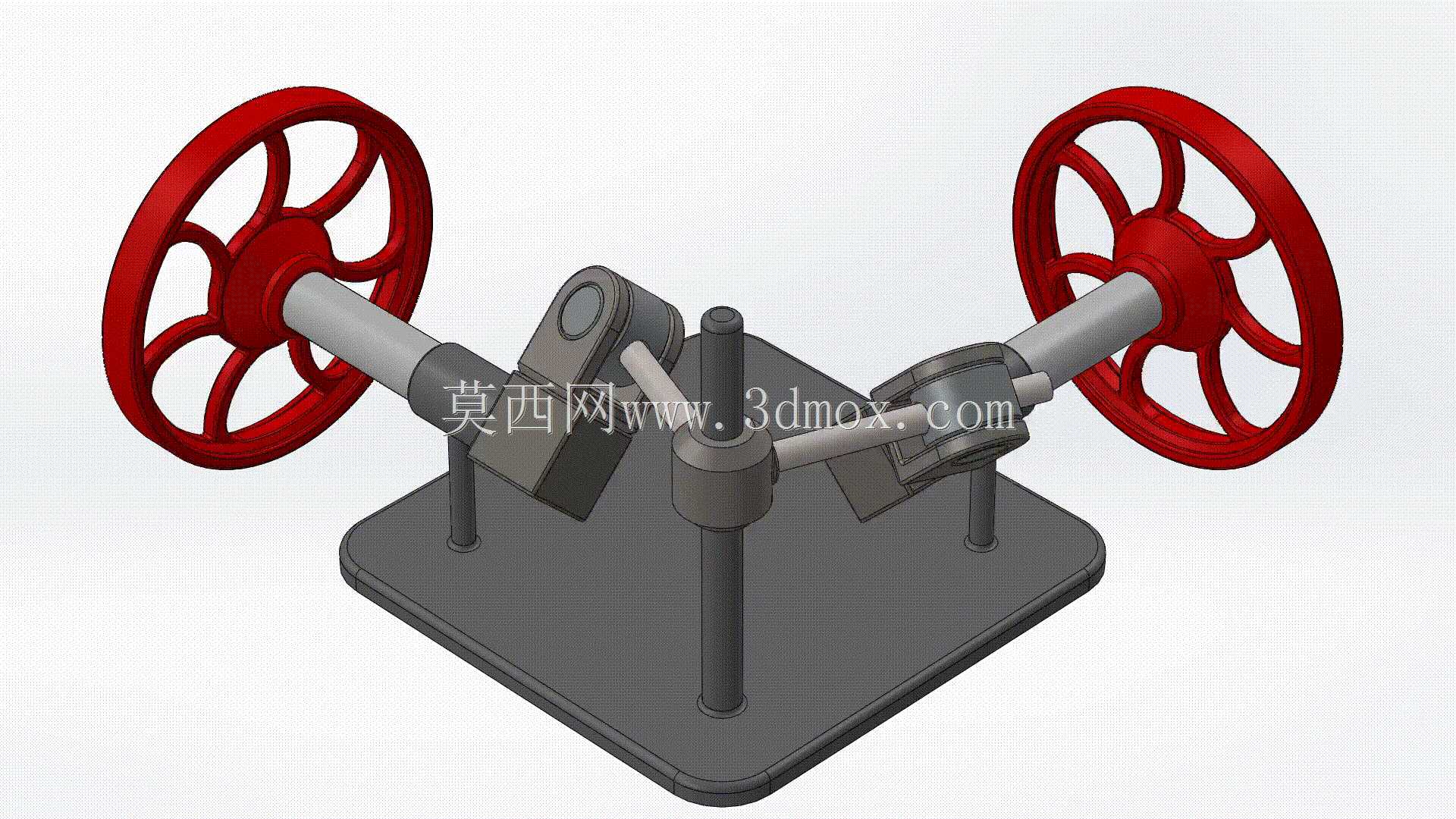

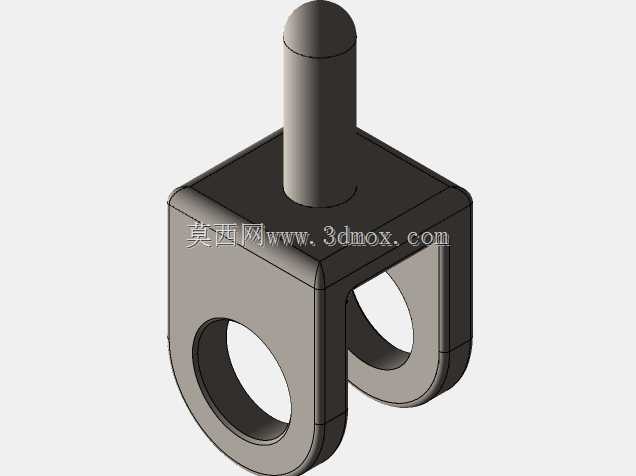

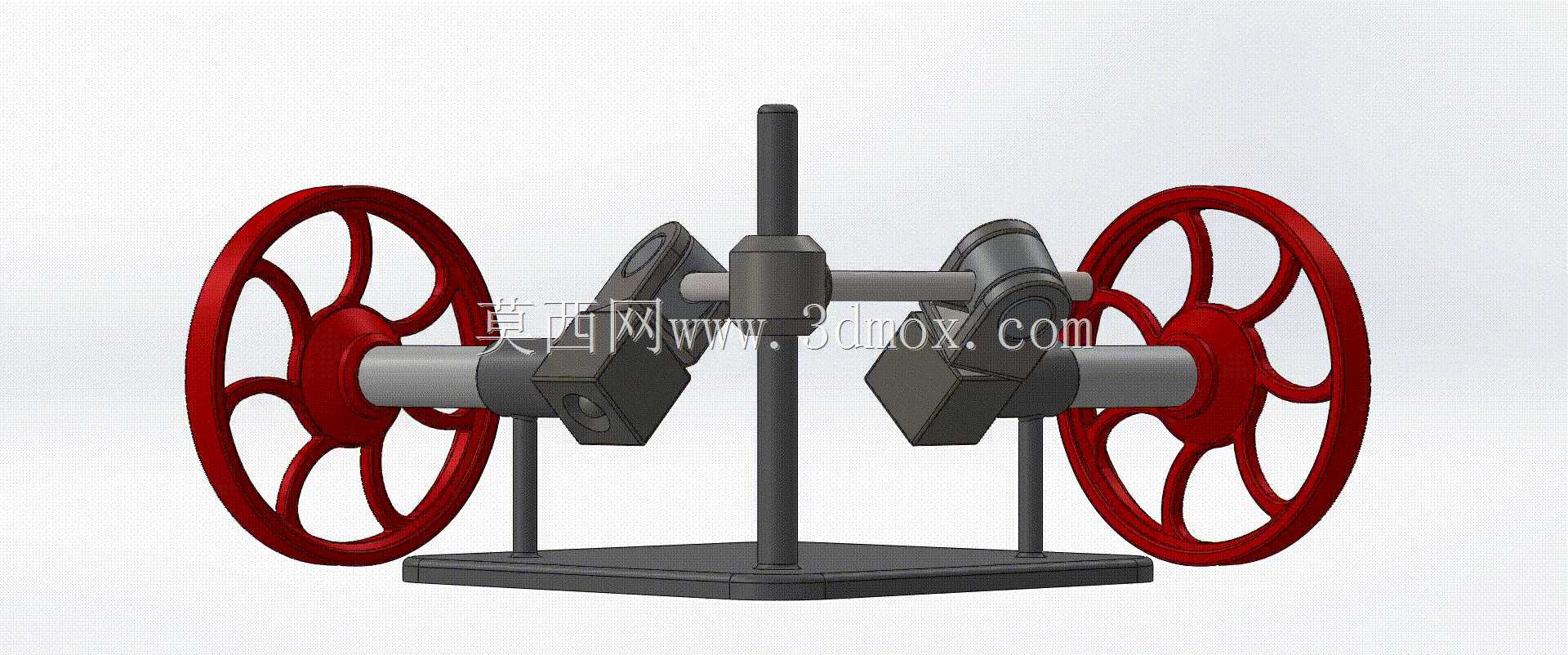

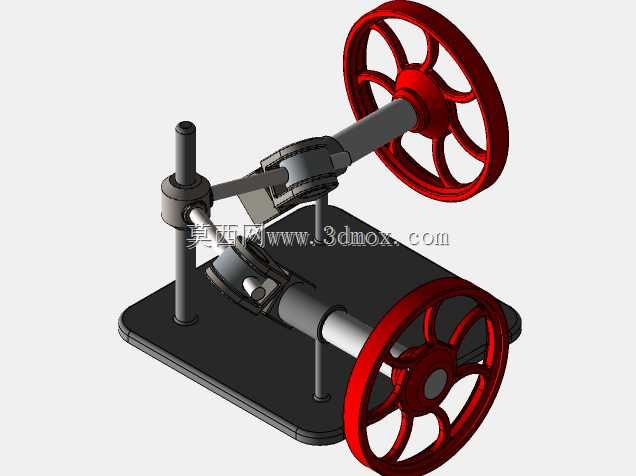

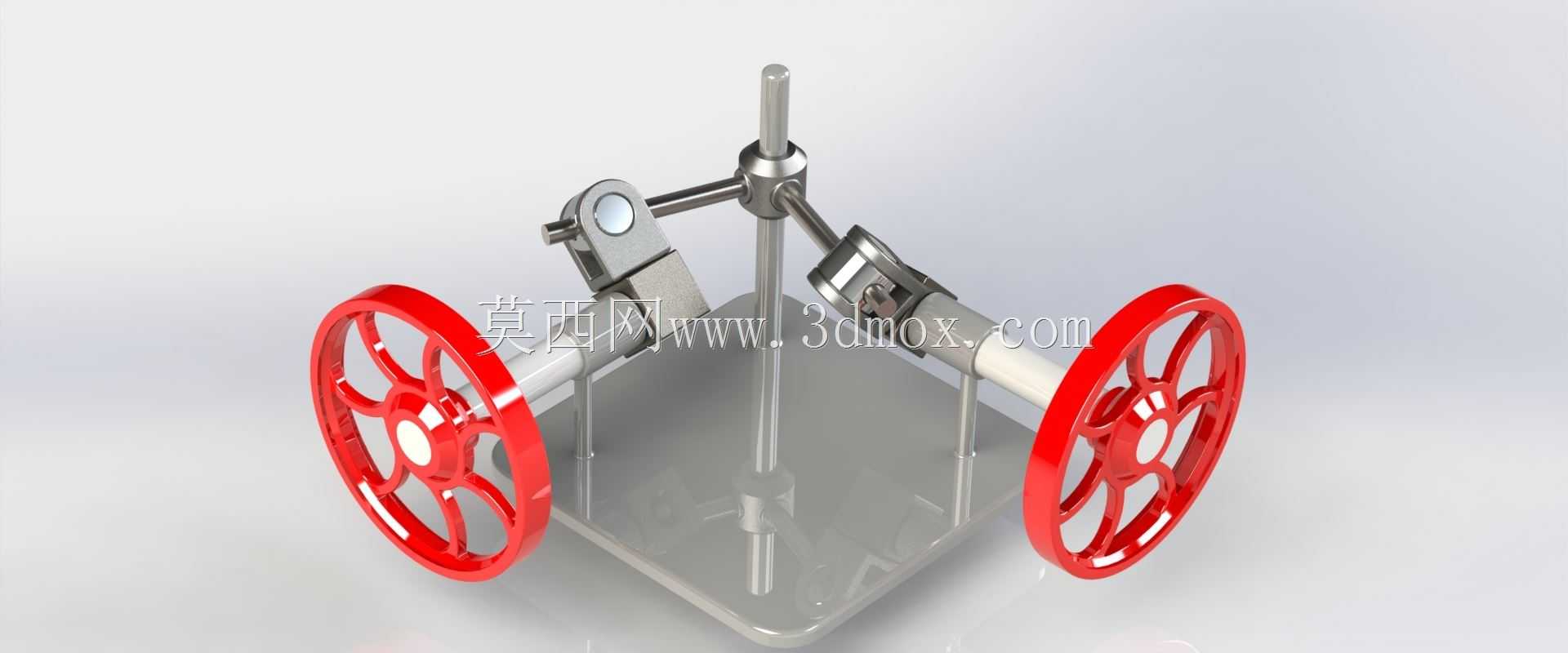

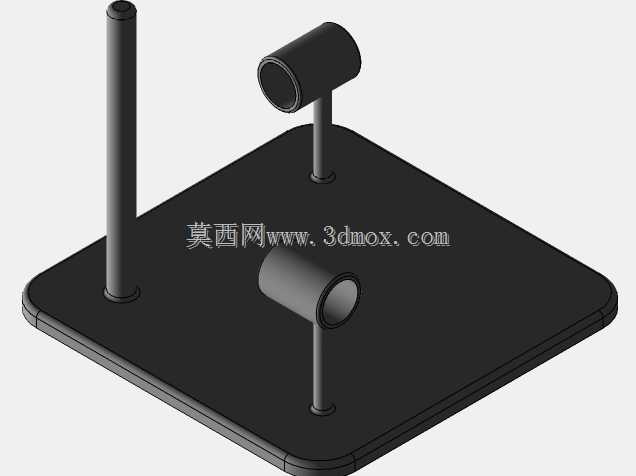

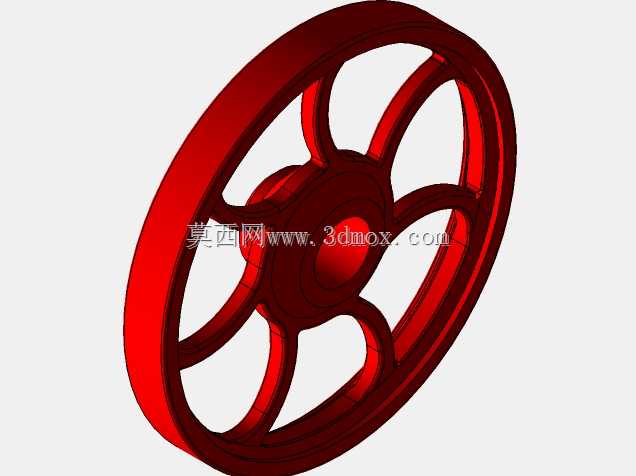

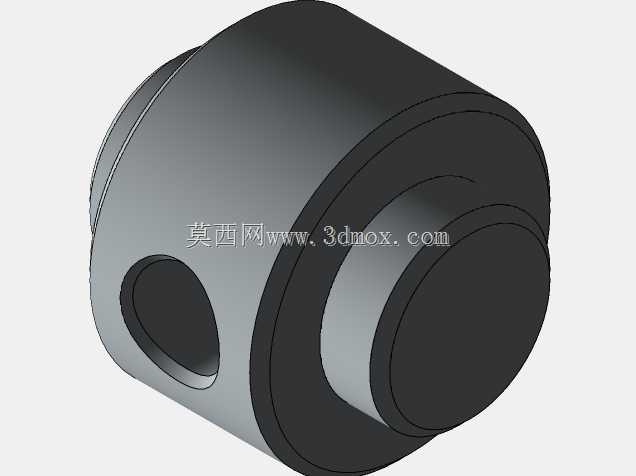

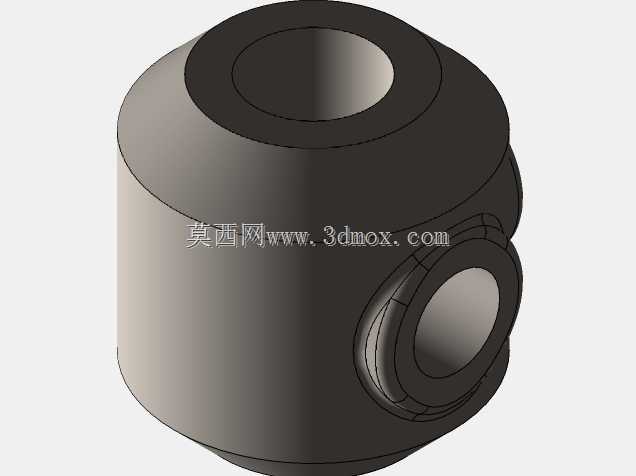

　　该双轮联动传动机构主要面向机械原理教学演示、简易传动试验台搭建以及小型工装动作验证场景，可直观展示同轴轮盘与中间摆臂构件的运动传递关系，帮助学习者理解转动副、铰接点在连续运动中的受力变化与轨迹特性。整套机构以方形平板作为安装基座，基座上垂直布置两根支撑立柱，分别承托横向贯穿的轮轴组件与中间铰接摆臂，所有转动配合位置均预留同轴度校准空间，装配时可先固定立柱与基座的连接孔位，再穿入轮轴调整轴向间隙，避免两轮转动过程中出现卡滞或不同步问题。两侧轮盘采用六辐条镂空结构，既降低轮盘自身转动惯量，也方便手动拨动时施力，轮盘与轴段采用周向限位连接，保证轮盘转动时扭矩可完整传递至中间摆臂机构。中间铰接组件包含十字连接座与两块对称摆块，

　　摆块与横向轴段形成滑动铰接配合，当两侧轮盘同步转动时，轴段带动摆块沿铰接座轨迹往复摆动，可完整呈现曲柄摇杆类机构的运动循环，也可通过调整摆块与轴段的初始安装角度，改变摆臂的摆动幅度与运动相位，适配不同的演示需求。从安装边界来看，方形基座的四个角位预留沉头安装孔，可直接通过螺栓固定在实验台桌面或工装台板上，横向轮轴的两端伸出长度需控制在轮盘轮毂内侧，避免转动时与周边防护构件发生干涉，支撑立柱的高度需保证中间摆臂处于下极限位置时，其下端与基座表面保留足够安全间隙，防止运动过程中出现剐蹭。设计过程中优先保证各转动副的同轴度与铰接间隙合理性，轮盘辐条的厚度在满足手动施力强度的前提下做轻量化处理，基座厚度兼顾支撑刚性与整体重量，

　　无需额外加强筋即可保证机构连续运行时的稳定性。该机构可直接用于高校机械专业课堂演示，也可作为小型自动化设备的动作执行单元参考，建模时完整还原了每个零件的配合关系，可直接用于运动仿真验证与装配工艺梳理，帮助结构设计人员快速掌握这类平面连杆传动的布局逻辑与尺寸校核要点。
