复古轮式火炮摆件结构设计

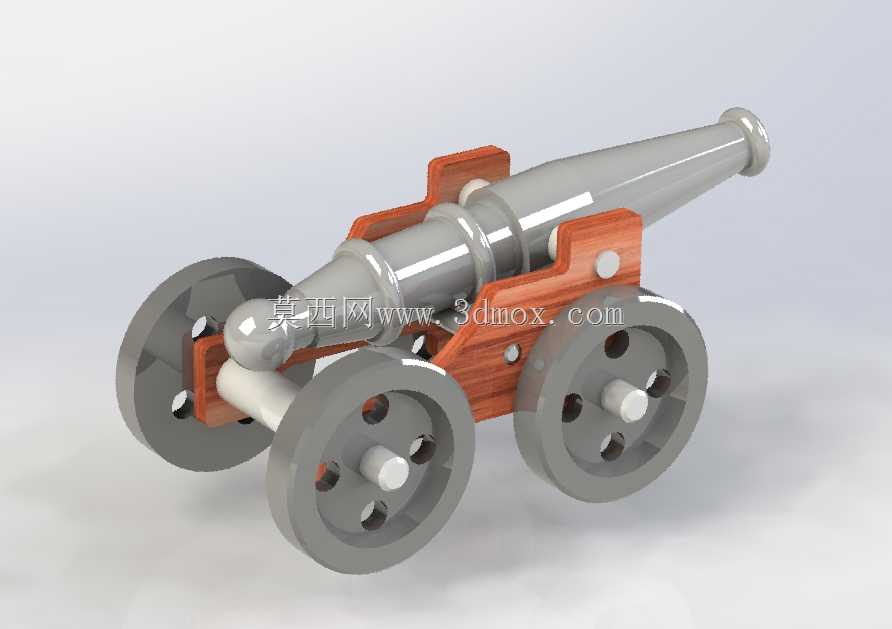

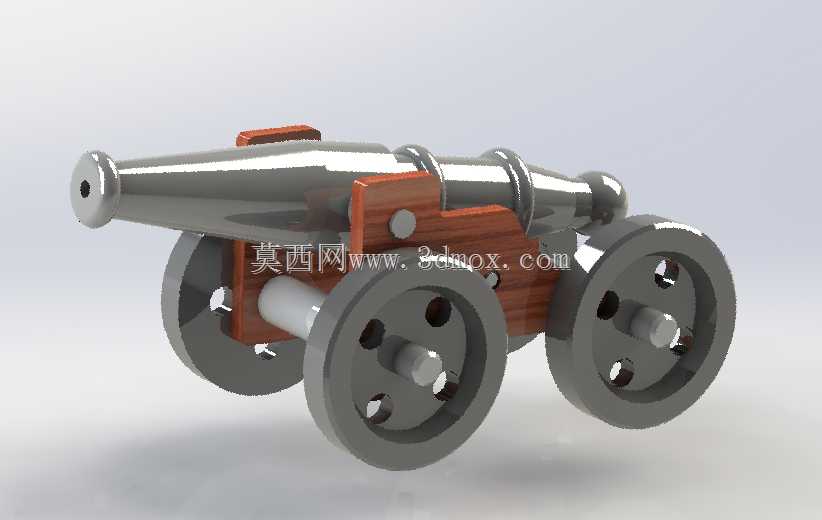

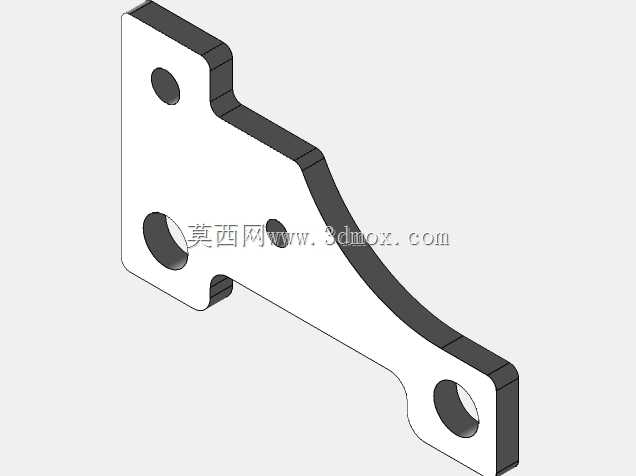

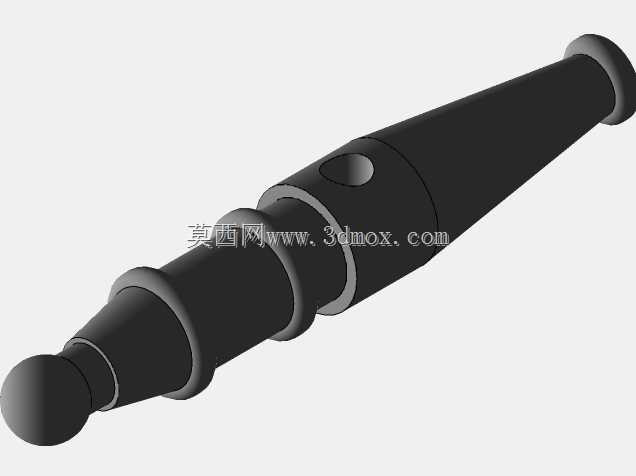

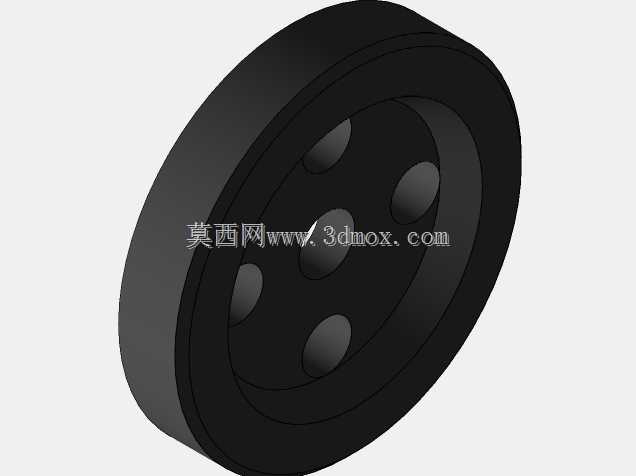

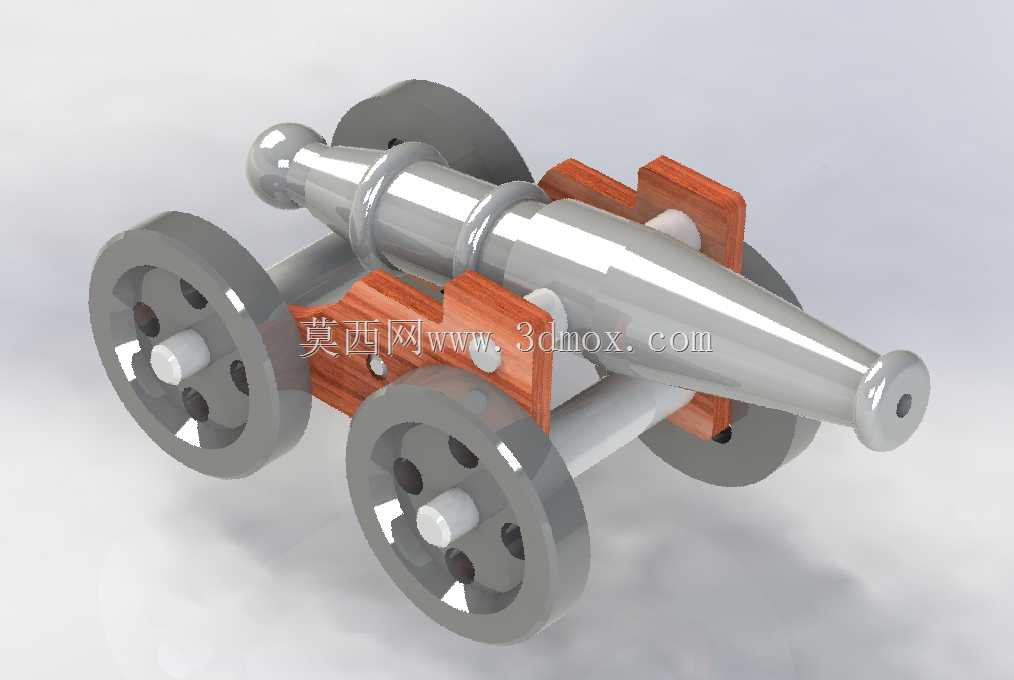

　　该模型呈现的是一台带四轮炮架的复古轮式火炮摆件，整体由金属炮身、木质托架、轮轴和四个辐条式车轮组成，适合用于机械结构展示、工艺摆件开发、教学演示或复古装备类三维场景搭建。炮管采用前细后粗的阶梯回转体造型，尾部设有球状炮尾，中部保留加强箍环，炮口位置做内凹处理，既还原老式铸铁火炮的视觉特征，也便于在建模时通过回转、抽壳和倒角命令控制壁厚与重心。炮身通过两块木质侧板夹持固定，侧板上方开设与炮管外径匹配的弧形支撑面，下方通过横向轮轴连接，形成稳定的承托框架。木质件与金属件在材质上形成明显区分，托架边缘做圆角过渡，可避免装配干涉并提升外观质感。行走部分采用前后共四个车轮，每侧两轮穿在同一根横轴上，车轮中心设置轮毂，

　　轮缘与辐条之间留出镂空区域，既减轻视觉重量，也能在3D打印或实物制作时减少材料消耗。轮轴与侧板之间保留转动间隙，车轮可绕轴旋转，满足摆件推动、角度展示和动画演示需求。从安装边界看，炮管轴线位于车轮中心上方，整体支撑点落在四轮接地区域内，静止状态下不易前倾或侧翻；侧板间距、轮轴伸出长度和车轮外径共同决定设备总宽与总高，设计时需要同步校核炮管仰俯变化后尾部是否与车架、地面发生干涉。结构设计思路上，模型把复杂曲面集中在炮管和车轮，承载件以规则板件和圆柱轴为主，便于拆分加工：金属件可采用机加工、铸造或3D打印后抛光，木质托架可通过铣削和打磨成型，轮轴则适合使用标准圆棒料。装配关系清晰，炮管与托架、托架与轮轴、车轮与轮轴均为同轴或面接触定位，

　　后期可增加销轴、紧定螺钉或粘接固定。实际应用中，这类结构不仅可作为桌面装饰和收藏品原型，也可用于机械基础课程中讲解轮轴支撑、回转体造型、装配约束、重心校核以及不同材料搭配方式。若用于动态展示，还可在轮轴处增加阻尼结构，在炮架尾部增设俯仰调节座，使炮管角度能够锁定并保持稳定。
