法兰支座式传动连接壳体结构

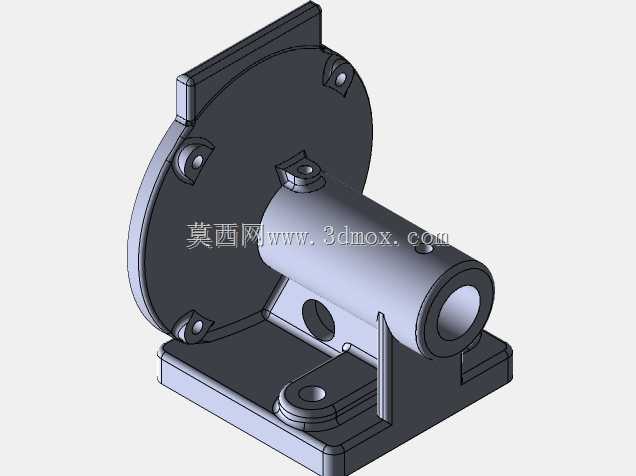

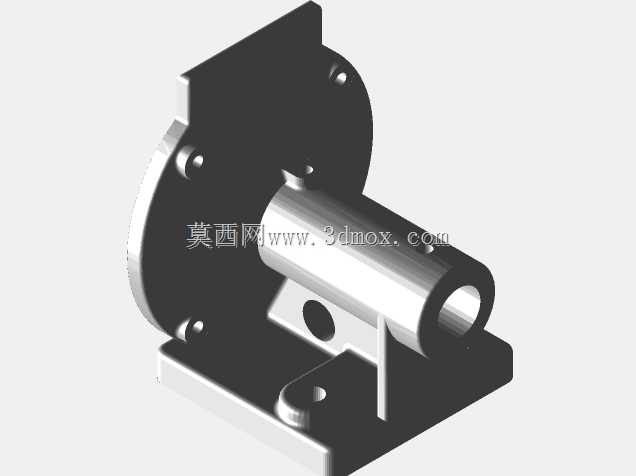

　　该零件属于带安装底板的筒式支撑连接座，整体由圆形法兰端、轴向筒体和底部安装座三部分构成，常见于小型动力传递、轴系支撑或执行器安装工位。圆形法兰端用于与外部设备端面贴合，端面上的多个孔位可实现周向紧固；轴向筒体内部形成阶梯孔，能够容纳轴承、衬套或穿过传动轴，对旋转件起到径向约束和同轴定位作用；底部带孔安装座则将整个部件固定在机架或平台上，抵抗工作过程中的倾覆力矩。从结构布置看，筒体与法兰、底板之间设置有加强筋，可在不显著增加壁厚的前提下提升连接处的刚性，避免受载后出现局部变形。法兰端面与筒体轴线之间的垂直度、底板安装面与筒体轴线之间的平行度，是影响装配后轴系回转精度的关键要素；内部阶梯孔的孔径变化既满足不同规格零件的装入需求，

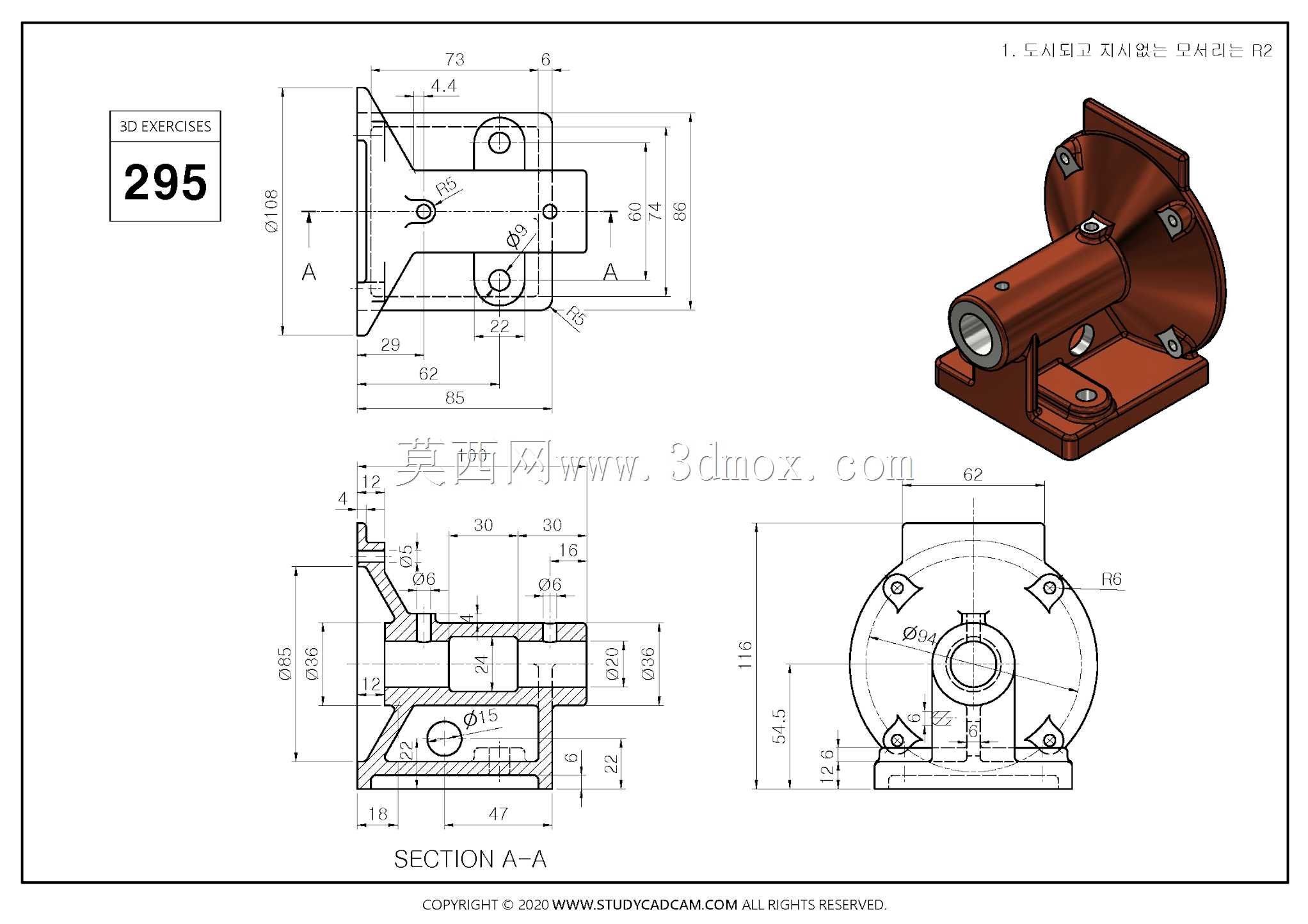

　　也形成轴向定位台阶，控制轴承或衬套的推入深度。外形尺寸方面，法兰端最大轮廓约为118，筒体轴向总长度约101，底板长度方向约65、宽度方向约73；安装孔的孔距、孔径及位置在视图中均有明确标注，设计时可直接据此校核安装边界。底部安装座采用分体式凸台结构，既减少了大面积加工面，也能在装配时通过紧固件调整压紧状态。这类零件在实际使用中往往承受径向载荷、轻微轴向力以及振动，因此壁厚过渡、筋板走向和孔边补强都需要兼顾铸造或机加工工艺性。建模时应优先建立基准轴线与安装基准面，再依次生成法兰外圆、筒体、底板和加强筋，随后处理安装孔、内孔台阶及局部倒角。剖视图能够清晰表达内部阶梯孔、壁厚和筋板连接关系，外形视图则用于核对法兰孔位分布与底板轮廓。

　　对于结构设计人员而言，该模型可作为支座类零件的参数化参考，用于调整筒长、法兰直径、安装孔距和内孔规格，以适配不同的轴径、连接尺寸和安装空间；在设备选型阶段，也可依据其安装边界判断是否能够在紧凑空间内完成布置，并校核紧固件操作空间是否满足装配要求。
