蜗轮蜗杆减速箱体多视图结构设计

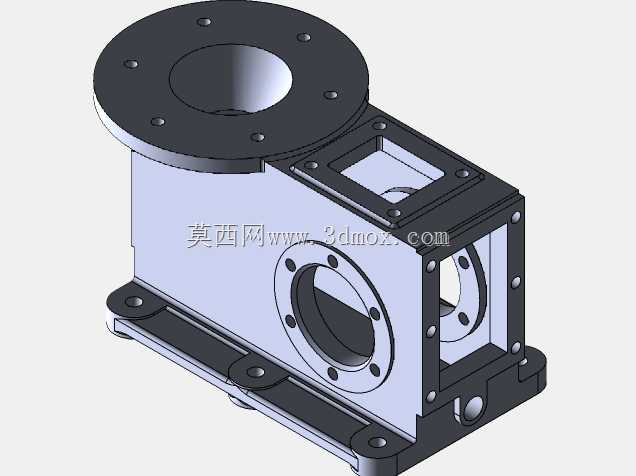

　　该零件属于小型蜗轮蜗杆减速装置的承载壳体，常见于轻载输送线、食品包装辅机、小型工位翻转机构以及自动化设备的低速传动单元中。壳体既要容纳蜗轮、蜗杆、轴承与油封，又要为整机提供稳定的安装基准，因此结构设计必须同时兼顾刚度、密封、装配工艺和后期维护。从视图关系看，主体采用近似箱式结构，上部设置圆形法兰连接面，用于对接电机、端盖或外部输入组件；下部带有向外延伸的安装脚，可通过螺栓将整机固定在设备机架或工作台面上。侧面预留蜗杆装配孔位，正面与剖视位置则对应蜗轮腔及输出轴通道，各孔系之间保持严格的中心距与轴线垂直度要求。

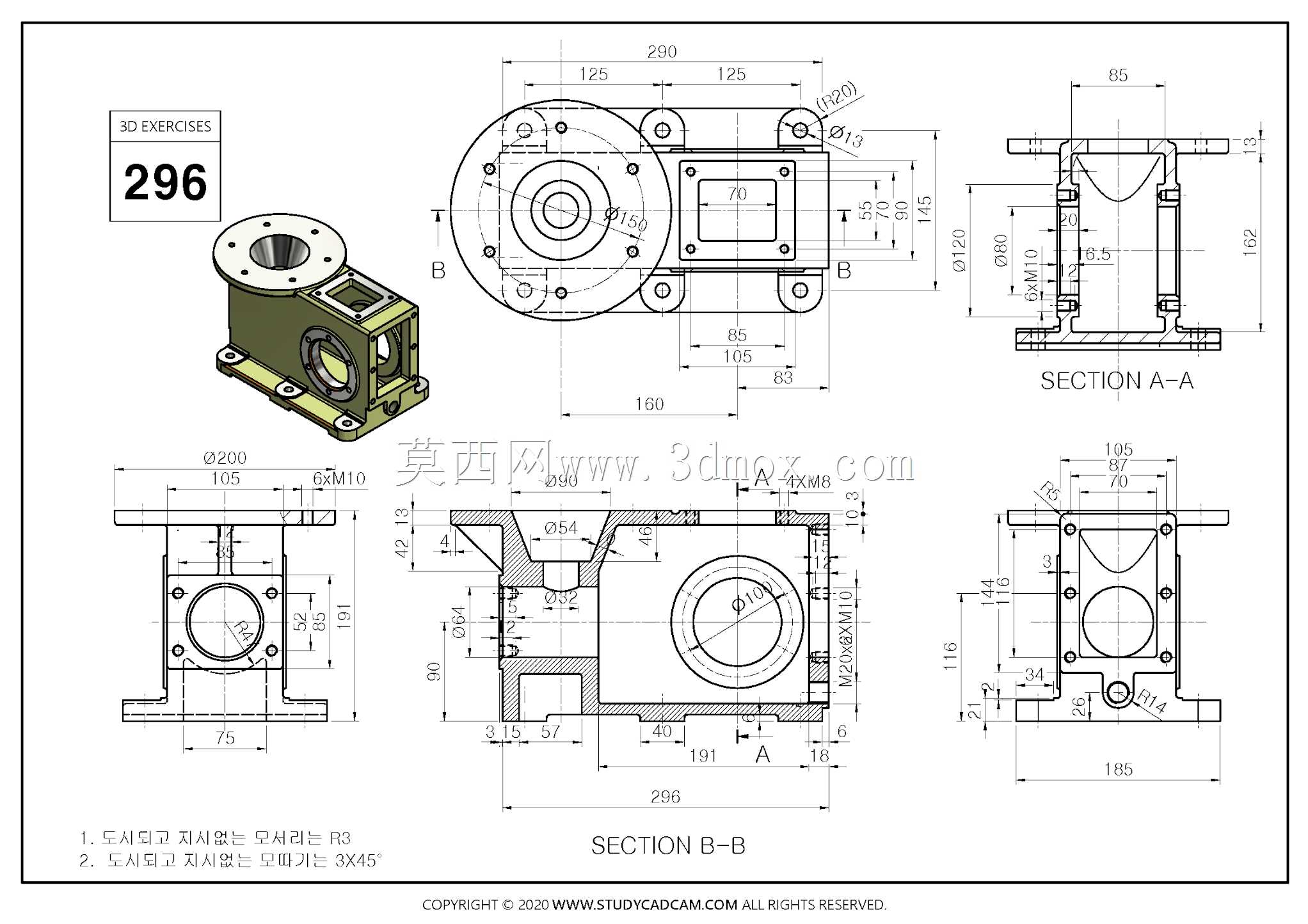

　　外形边界在图纸中已完整标注：主体总长约296，总宽约185，总高约192；上部法兰外径约Φ200，分布有连接孔；底部安装脚跨距约185，脚面开孔便于直接锁紧。设计时这些外轮廓尺寸决定了整机在设备中的占位空间，选型阶段不能只看中心高，还需预留扳手空间、散热间隙以及拆装端盖所需的侧向距离。对于靠近护罩或机架板壁安装的场合，上部法兰外圆、侧面突出轴承孔和底部凸台都应纳入干涉检查范围。

　　结构处理上，壳体在轴承孔周围设置加厚凸台，以承受啮合产生的径向力和倾覆力矩；内腔壁面与蜗轮外圆之间保留均匀间隙，既避免运转擦碰，也为润滑脂留存提供空间。剖视中可见孔肩、止口和倒角相互配合，用于轴承定位、油封压装和端盖贴合。底部斜面与加强筋的过渡并非单纯造型，而是为了改善铸造或成型时的金属流动，减少厚壁缩孔，同时提高箱体受扭时的整体刚性。

　　实际建模时应先建立蜗杆轴线与蜗轮轴线的空间关系，再围绕内腔包络体生成外壁，随后依次加入法兰、安装脚、轴承孔、螺纹孔和工艺倒角。图纸中标注的未注圆角R3及3×45°倒角，直接影响应力集中、去毛刺和装配导向，不能在三维数模中省略。对于需要后续机加工的配合面，应在模型阶段区分毛坯面与加工面，保证法兰端面、轴承孔同轴度以及底脚安装面的平面度具备可加工性。

　　该类箱体的功能核心不是外观，而是为传动副提供长期稳定的位置精度。孔系偏斜会造成蜗轮蜗杆接触斑不良，底脚不平会导致装配后箱体变形，密封面结构不足则容易出现渗漏。围绕这些要点完成的三维结构，能够直接服务于工程图出图、干涉校验、工艺编排以及样机装配验证。
