通讯设备圆形密封端盖结构设计

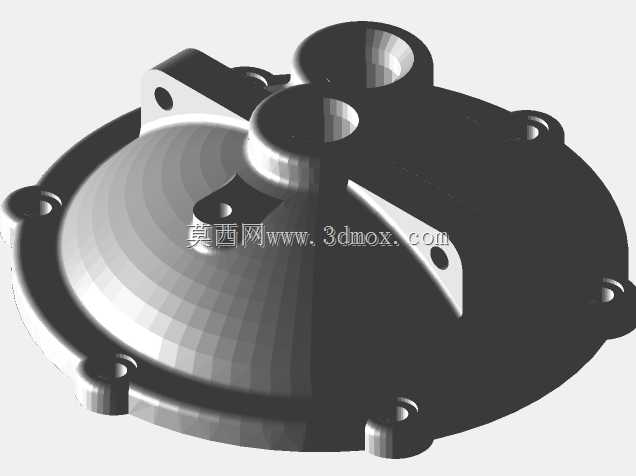

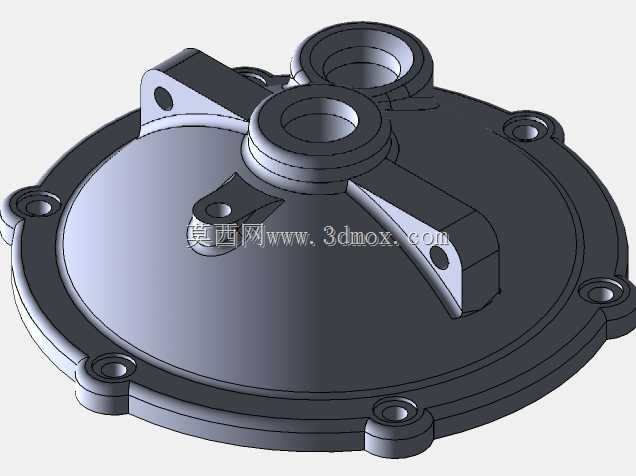

　　这套圆形端盖类零件多用于户外小型通讯中继单元、便携对讲设备的腔体密封部位，承担内部电路板、射频模块的防护与接口转接作用。端盖外缘沿圆周均匀布置安装孔，可直接通过螺钉与下部腔体法兰贴合，配合密封胶圈实现防尘、防水与抗振连接，适合野外基站附属单元、工业现场通讯终端等长期暴露工况。从结构上看，盖体中心区域设置主凸台，用于容纳内部转轴或接插件的定位座；侧部两个不同高度的凸台分别预留穿线与旋钮安装空间，其中斜向凸台带有内孔通道，可直接安装天线接头或线缆固定头，减少额外转接支架。盖面分布的加强筋从中心凸台向外缘延伸，在不增加整体壁厚的前提下提升薄板冲压或压铸后的刚性，避免螺钉锁紧时局部凹陷，也能降低设备跌落、振动工况下的盖体变形风险。

　　剖面结构显示，盖体内侧并非简单平面，而是带有阶梯沉腔，可避让腔体内部较高的元器件，同时在凸台根部设计圆角过渡，缓解压铸或注塑成型时的应力集中。外缘法兰面预留密封槽，装配时O形圈被压缩在端盖与腔体之间，保证接合面压力均匀。尺寸边界方面，端盖主体外径约为95mm，法兰安装孔分布圆约80mm，整体总高约25mm；侧部接口凸台中心距约70mm，主凸台外径约22mm，内部配合孔包含Φ12、Φ16等阶梯尺寸。这些尺寸决定了它只能与对应腔体法兰直接互换，选型时需核对安装孔位、凸台避让空间以及出线方向。建模过程中，圆形阵列用于快速生成外缘安装孔与加强筋，旋转特征可完成主体轮廓与阶梯内腔，再通过拉伸、切除建立侧部凸台和穿线孔。

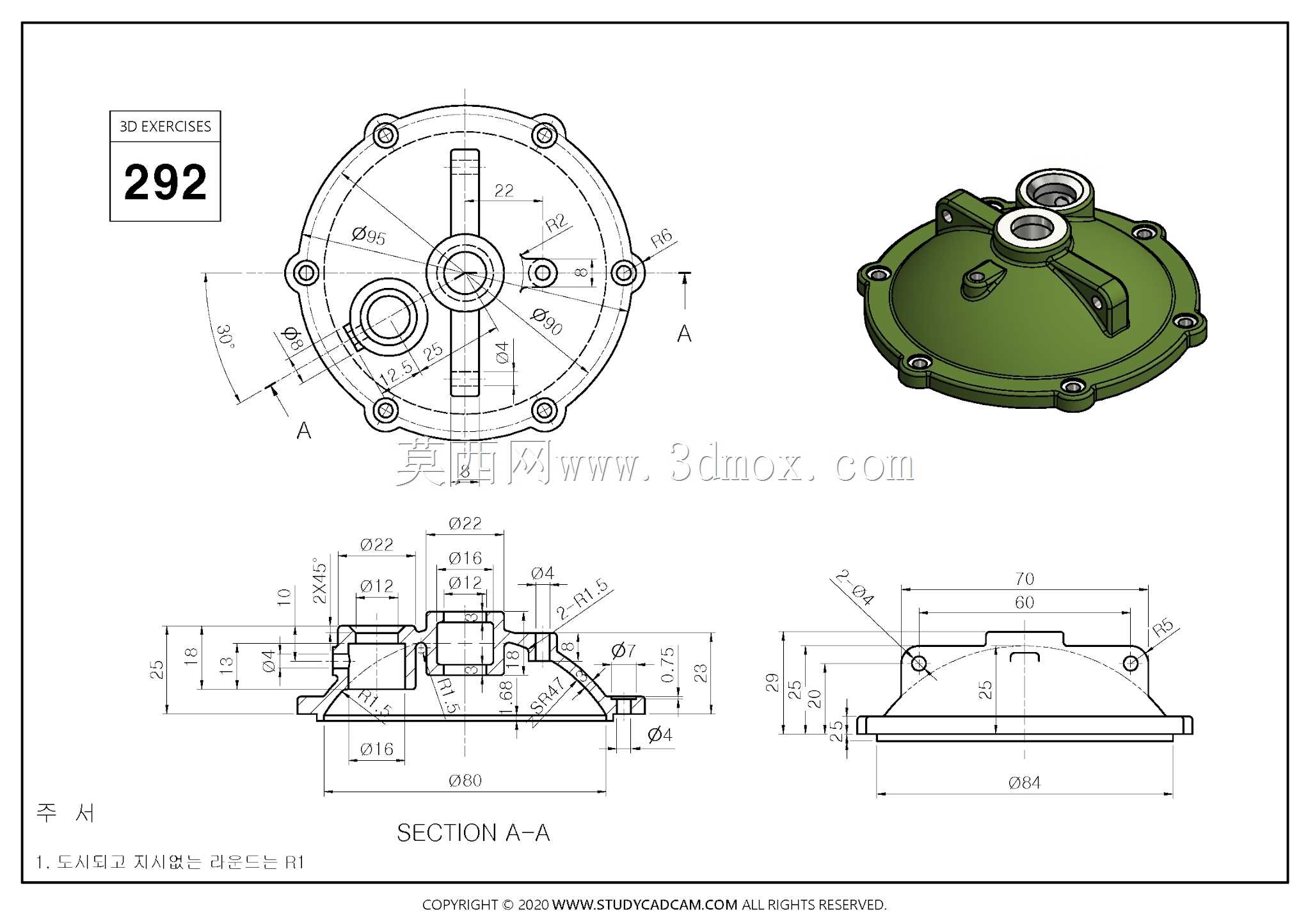

　　工程图重点表达了主视图上的孔位角度、剖视中的壁厚与配合尺寸，以及侧视方向的凸台高度和安装边界，便于加工时直接核对模具或数控工序。对于结构设计人员，这类零件的难点不在复杂曲面，而在密封可靠性、凸台强度与内部空间避让之间的平衡：壁厚过薄会导致成型缺陷和锁紧变形，过厚则增加重量并产生缩痕；加强筋布置需兼顾刚性与外观，不能与内部元器件发生干涉；接口凸台角度还要满足线缆弯折半径和现场操作空间。实际装配时，端盖通过周向螺钉均匀压紧，侧部接头完成线缆引入，内部模块则固定在腔体另一侧，端盖本身同时作为外部防护面和接口承载面。因此在三维建模阶段就需要把密封槽宽度、螺钉孔边距、凸台拔模斜度以及加工基准统一考虑，避免后续样机阶段出现密封不严、装配干涉或维修工具无法伸入等问题。
