通讯设备用异形密封安装基座结构

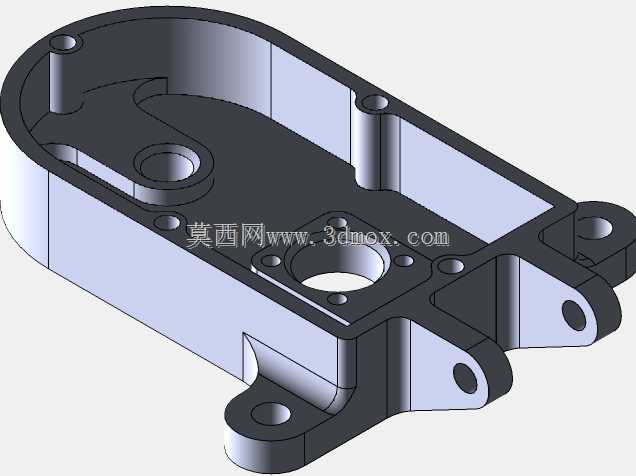

　　该零件属于小型通讯终端内部的承载安装基座，整体为带密封槽的异形腔体结构，主要用于手持或便携通讯设备内部，承托电路板、射频模块等核心元器件，同时通过壳体上的安装孔与设备外壳完成定位固定，隔绝外部粉尘与溅液侵入内部电路区域。从结构设计逻辑来看，腔体采用一端圆弧收窄、另一端延伸出双耳安装位的轮廓，既适配设备内部狭长的堆叠空间，也能在圆弧端避让设备内置的天线走线区域，避免金属壳体遮挡信号传输路径。腔体内部预留的环形凸台用于定位核心功能模块，凸台周边的沉孔可穿过固定螺钉，将模块压紧在凸台端面上，保证模块在设备跌落、振动工况下不会出现位移。零件侧壁分布的多组螺纹孔与光孔，分别用于固定内部线束卡扣、屏蔽罩以及相邻的结构支架，

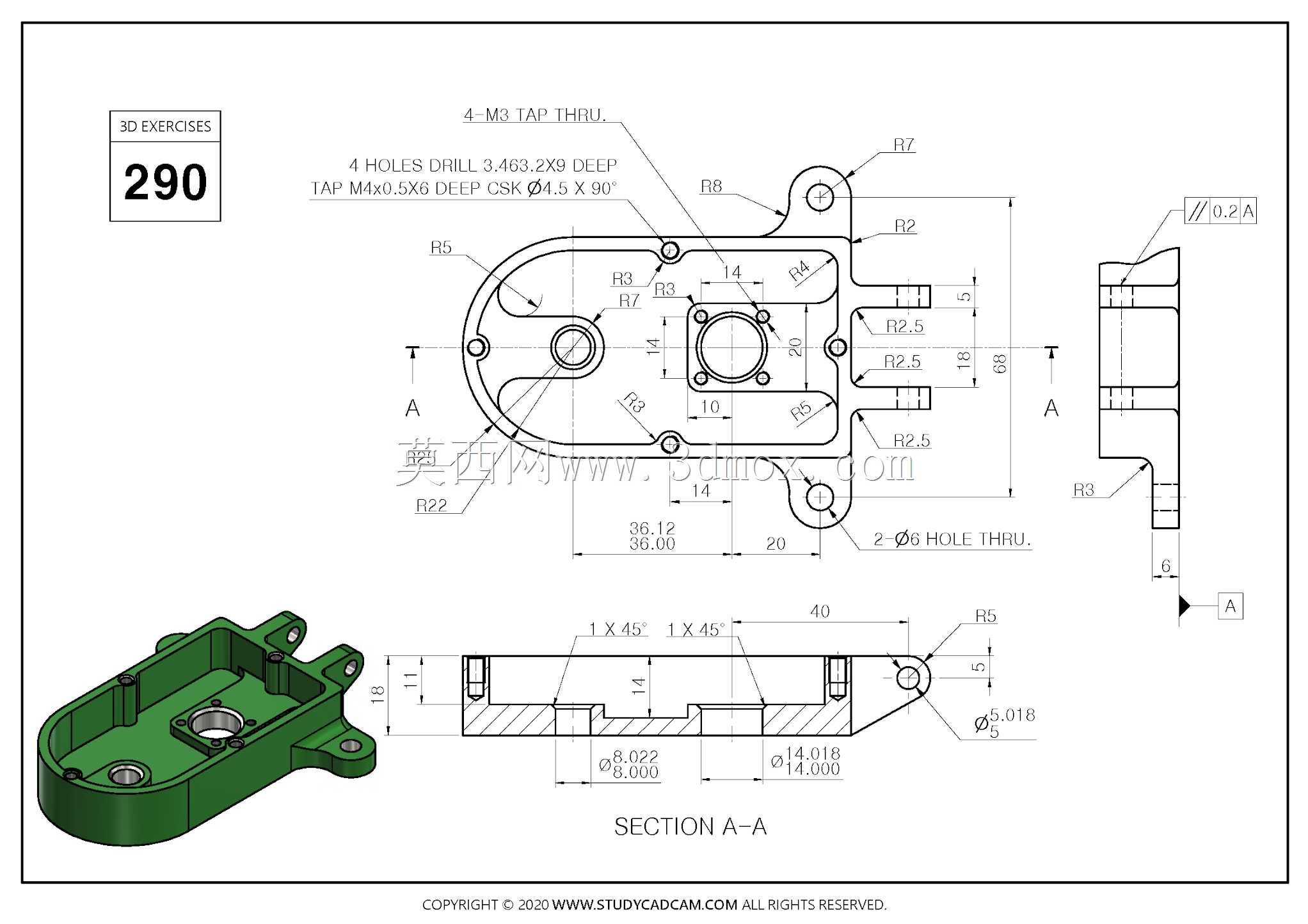

　　不同孔位的深度与公差经过匹配，既保证连接强度，也避免螺钉过长刺穿壳体外壁影响外观。剖视结构中可以看到腔体底部设置了不同高度的支撑筋，在不增加整体壁厚的前提下提升壳体的刚性，减少注塑成型后的收缩变形，同时支撑筋之间的空隙可容纳元器件底部的焊点与插接件，避免装配时出现干涉。壳体边缘的密封槽可嵌入橡胶密封圈，与上盖装配后形成连续的密封面，满足户外使用场景下的基础防护需求。外形尺寸方面，主体长度方向控制在四十毫米级，宽度方向适配设备内部的堆叠空间，双耳安装位的孔距经过校准，可直接与设备外壳的预装螺柱对位，降低产线装配的对位难度。建模过程中需重点关注各处圆角的过渡处理，尤其是腔体内部转角与安装耳根部的圆角，既要避免应力集中导致受力开裂，

　　也要符合注塑模具的脱模要求，减少尖角处的填充缺陷。不同孔径的公差标注区分了安装定位孔与过孔的精度要求，定位孔采用 tighter 公差保证模块装配的同轴度，过孔则预留足够的装配间隙，抵消零件成型与装配带来的累积误差。这类基座结构在设计时需要同步兼顾元器件布局、防护性能、模具工艺与装配效率，每一处凸台、孔位与筋位的设置都对应实际装配与使用中的具体需求，没有多余的冗余结构。
