腰型槽多孔位安装固定支座结构

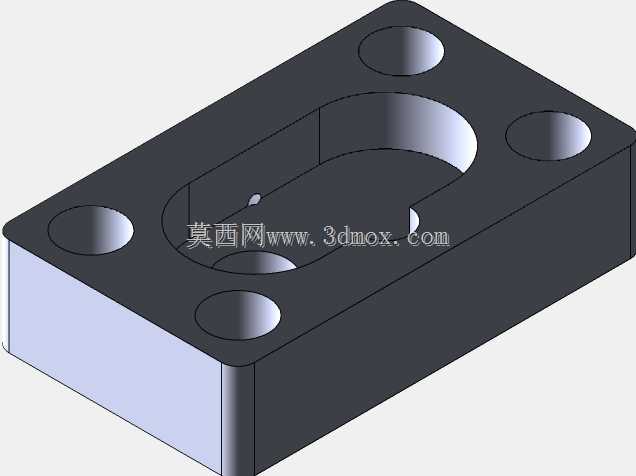

　　该零件属于小型安装支座类构件，在自动化产线的工位定位、小型执行元件的转接固定场景中十分常见，比如气动手指、微型导向轴、传感器支架的安装基面，都需要这类带定位孔与让位槽的块状支座来完成连接。从结构上看，零件整体为矩形块体，四个角部分别布置沉头安装孔，可直接通过内六角螺钉将支座锁紧在设备基板或型材面上，沉孔设计能够让螺钉头完全埋入块体表面，不会突出干涉上方安装的其他构件，也能让支座上表面保持完整的安装基准平面。块体中部开设贯通式腰型槽，槽体并非简单直切，槽内带有两级环形凸台结构，其中一处凸台位于槽体中段，另一处靠近侧部，这类结构主要用于容纳被固定件的定位轴颈，或是为锁紧螺母、垫圈提供避让空间，避免装配后零件出现凸起干涉。

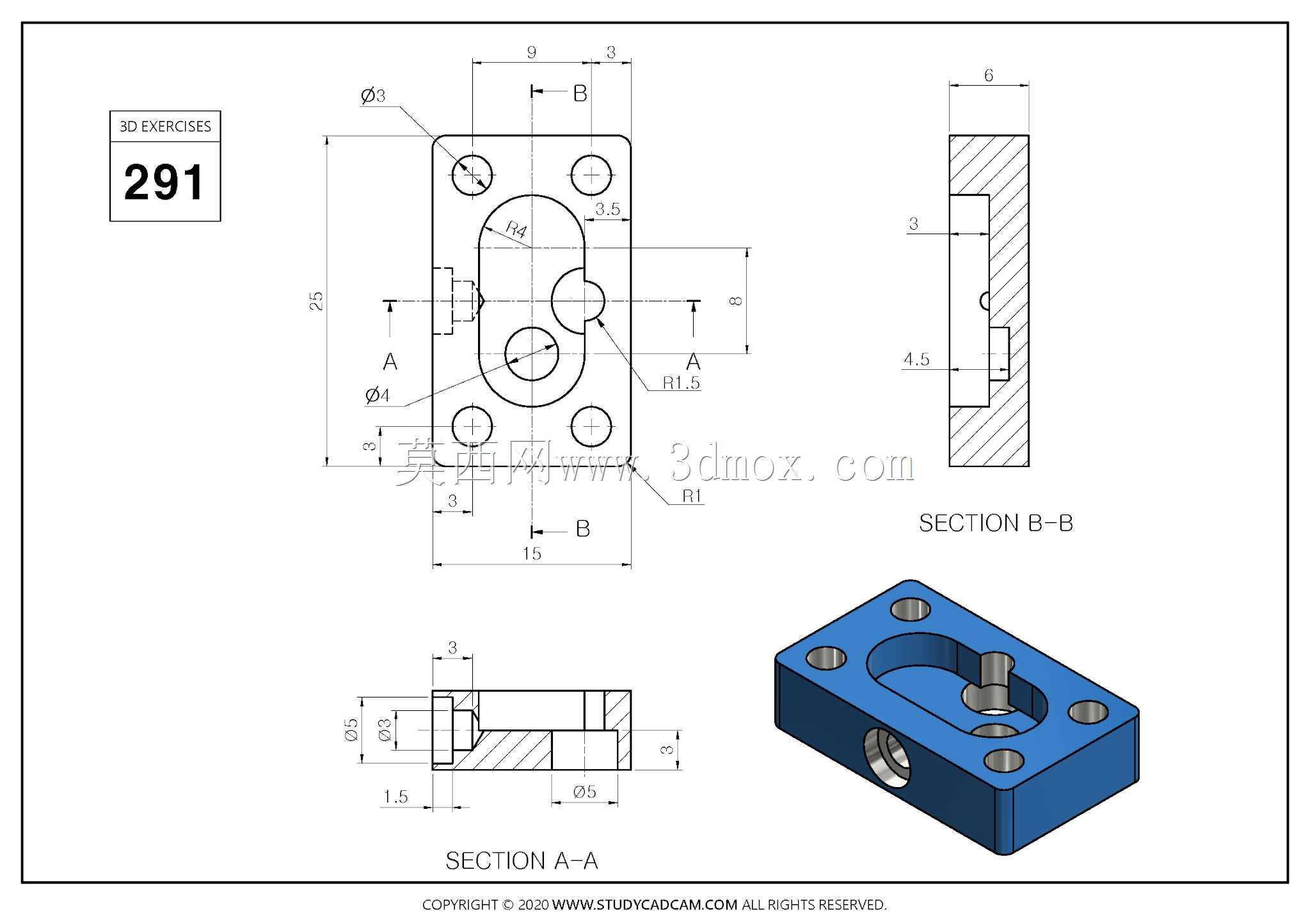

　　腰型槽的长圆孔设计允许被连接件在槽长方向进行小范围位置调整，在装配公差补偿、工位位置微调场景下，这种设计能够降低安装面的加工精度要求，不用完全依赖孔位的绝对坐标来保证装配精度。零件侧部还加工有横向贯通的螺纹孔，可从侧面拧入紧定螺钉，对穿入腰型槽的轴类零件进行径向锁紧，实现轴件的高度或伸出长度调节，这种侧锁结构在小型导向柱、调节螺杆的固定场景中实用性很强。从剖面结构可以看出，块体总厚度方向分为不同的加工层级，腰型槽周边保留了足够的实体壁厚，四个角的安装孔周边也做了局部加厚处理，保证螺钉锁紧时块体不会出现应力开裂，同时在非受力区域去除多余材料，控制零件整体重量。建模过程中需要优先确定四个安装孔的中心距基准，

　　以矩形块的两条对称中心线为标注基准，分别定位各孔与腰型槽的位置尺寸，其中腰型槽两端半圆的中心距、槽宽尺寸直接决定了被安装件的调节行程范围。侧部螺纹孔的轴线需要与腰型槽内的对应凸台保持同轴，否则紧定螺钉顶紧时会出现偏载，无法可靠固定轴件。零件的各加工面均以底面为安装基准，上表面与底面的平行度、安装孔轴线与底面的垂直度都需要在建模时标注清楚，避免实际加工后出现安装歪斜。这类支座常搭配直线轴承、微型导杆使用，腰型槽的让位空间也可容纳轴承的法兰台阶，侧面螺纹孔直接顶紧轴承外圈，实现无额外法兰的紧凑安装，在狭小的设备安装空间内，这种集成了固定、调节、让位功能的块状支座，能够大幅减少连接件数量，简化整体装配结构。
