弧形铰接式机械支撑连接支座结构

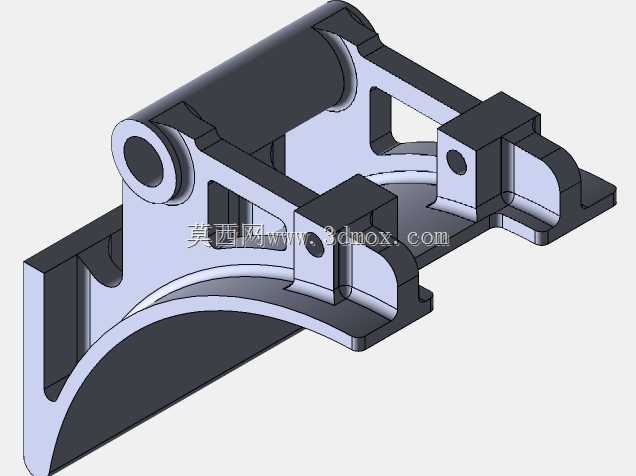

　　该弧形铰接支座属于重载设备的配套连接构件，常见于工程机械臂架铰接点位、输送线翻转导向机构、工装夹具的角度调节工位，承担两侧构件的载荷传递与转动导向作用，在需要小范围角度摆动的刚性连接场景中，这类支座能同时抵消径向剪切力与部分轴向窜动，避免连接点位出现应力集中断裂。从结构设计逻辑来看，上部的双平行立板预留了同轴销轴安装孔，孔位周边做了加厚凸台处理，销轴贯穿后可与外部摆臂形成转动副，立板内侧的间距直接匹配对接摆臂的厚度，装配时无需额外加装调整垫片即可控制轴向间隙；下部弧形筋板从立板根部一直延伸到底部安装面，弧度走向与载荷传递路径完全重合，相比直板支撑结构，弧形过渡能将立板承受的倾覆力矩均匀分散到底部整个安装面，不会在转角处出现应力突变。

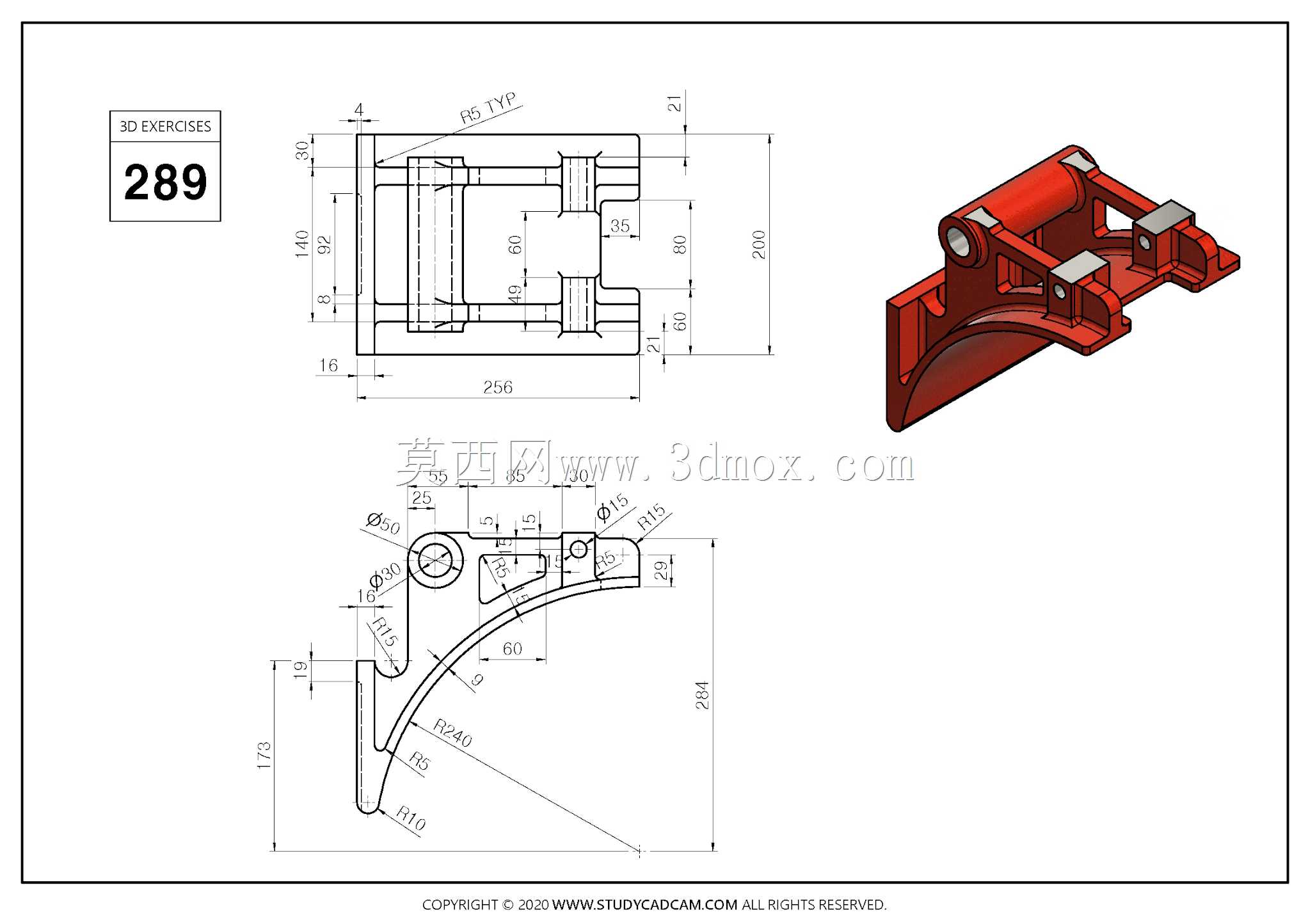

　　底部法兰面开设的多个沉头安装孔，可适配内六角螺栓沉装，螺栓头部沉入后不会突出支座底面，保证安装面与设备基板完全贴合，孔位的排布间距预留了足够的扳手操作空间，现场装配时无需特殊工装即可完成锁紧。从安装边界判断，该支座整体长度方向控制在256mm，总高度200mm，宽度方向尺寸紧凑，上部销轴孔的中心高度距离底面140mm，这个高度参数决定了对接摆臂的转动中心位置，选型时需要核对配套臂架的转动行程，避免摆臂摆动过程中与支座弧形筋板发生运动干涉；弧形筋板的R40、R10圆弧过渡，既规避了加工时的清根难题，也消除了热处理环节的开裂风险。上部立板上的多个小直径孔位可用于安装润滑油嘴或者限位挡片，日常维护时可直接通过油嘴向销轴配合面注脂，

　　无需拆解整个铰接结构；端部的R6典型圆角统一应用在所有锐边位置，既符合机械安全设计规范，也避免喷涂工序中出现锐边挂漆不均的问题。建模过程中需要重点保证双立板销轴孔的同轴度，以及底部安装面的平面度，这两个形位公差直接决定后期装配后铰接转动的顺畅度，若同轴度超差，销轴穿入后会出现卡滞，长期运行还会出现异常磨损；弧形筋板与立板、底板的交接位置均采用融合建模，避免出现零厚度几何体，后续导出工程图时剖面填充可完整连续，不会出现线条缺失。这类支座的材质通常选用铸钢一体成型，毛坯成型后再对销轴孔、安装面进行精加工，相比焊接件，铸造成型的构件抗冲击性能更强，在频繁往复摆动的工况下不会出现焊缝开裂问题，适配矿山、基建类重载设备的恶劣使用环境。
