对开式滑动轴承支座结构设计

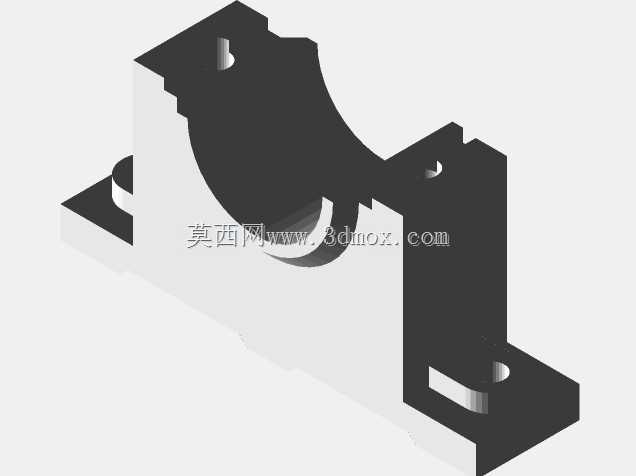

　　该零件属于剖分式滑动轴承的下部支座，主要用于中小型传动轴、输送机辊筒、风机转子及轻工设备中旋转轴的径向支撑。与整体式轴承座相比，这种对开结构允许在不拆卸轴系两端传动件的情况下，直接拆装轴瓦并调整磨损间隙，检修维护更为便利。支座上部为半圆形承托面，用于安放下半轴瓦，两侧带安装耳板，耳板上开设螺栓过孔，可将整个轴承组件固定在机架或基础面上。中部腔体在保证刚度的同时去除多余材料，既减轻铸件重量，也为储油、排屑和散热留出空间。端部凸台用于与轴承盖配合定位，承受轴瓦传递的径向载荷，并通过连接螺栓形成闭合的轴承孔。从建模思路看，应先依据轴径确定半圆承托面直径与宽度，再向外扩展底座轮廓。底座总长约66，总宽约40，总高约40；

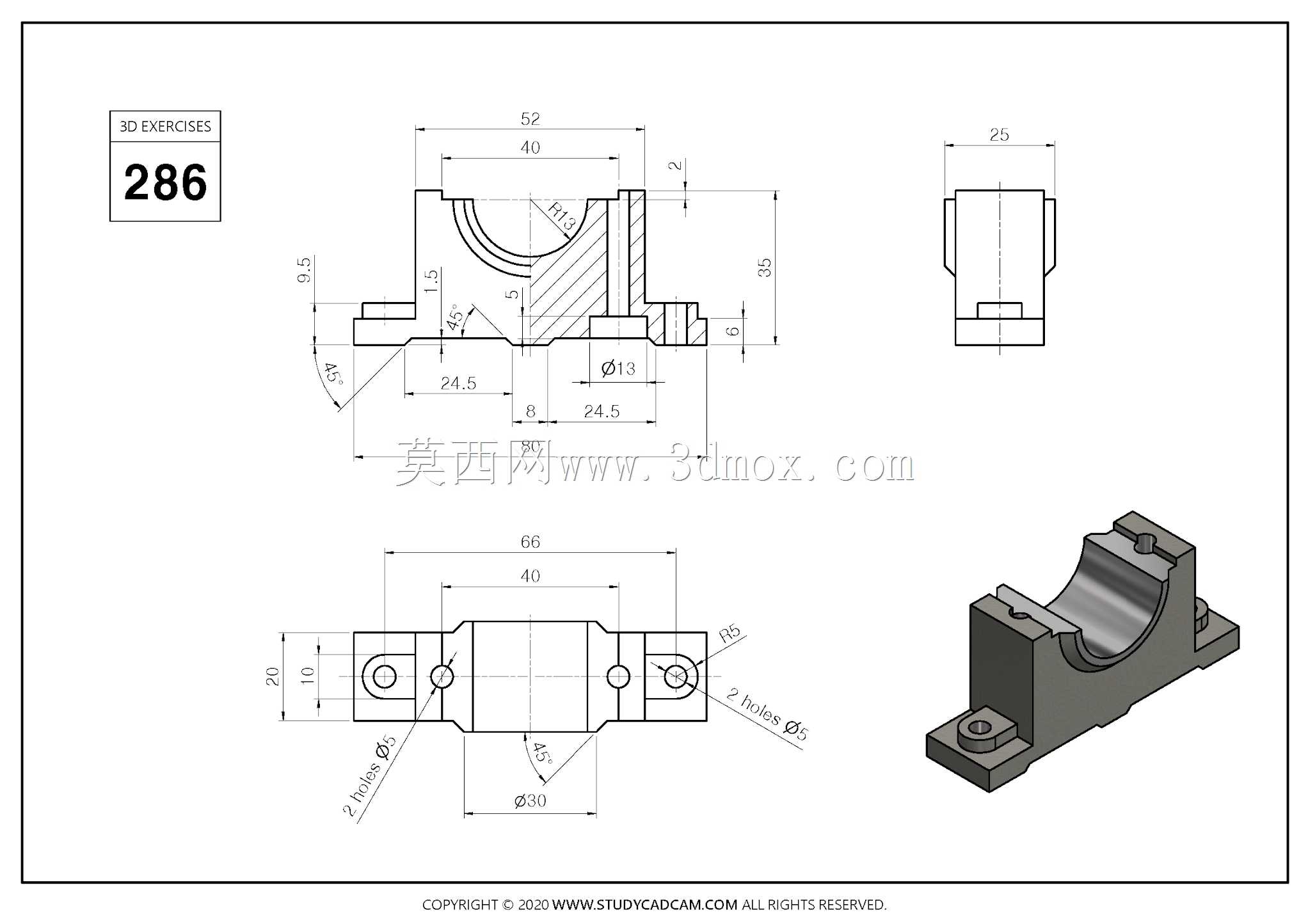

　　两侧安装孔中心距约49，孔位附近设置凸台以分散压紧应力。半圆孔半径为15，孔壁下方保留约5的支撑壁厚，端部设有约2宽的定位止口。底座高度约10，安装耳板厚度约6，这些尺寸共同决定了零件的安装边界：机架上需要预留约66×40的平面区域，螺栓孔应与支座孔位对应，轴中心高度约为25，选型时可据此校核轴系与相邻带轮、联轴器的空间关系。结构细节上，耳板外侧采用R5圆角过渡，内腔转角设置R5圆角，可降低铸造应力集中；底部凹槽减少加工面面积，提高结合面接触精度。建模时可先绘制底座与耳板草图，拉伸形成主体，再用旋转切除构建半圆轴承腔，随后添加凸台、孔特征和圆角。工程图中需表达主视全剖、俯视及侧视，重点标注半圆孔直径、孔中心高、安装孔距、

　　底座长宽高和关键圆角。实际使用中，该支座通常与配对轴承盖、双头螺柱、润滑装置及轴瓦组合，适用于转速中等、载荷平稳、需要定期维护的场合。设计时还要关注铸件拔模斜度、壁厚均匀性以及加工面与非加工面的区分，避免出现厚大断面导致缩松。对于三维建模人员而言，这类零件的训练价值在于理解支撑件如何在刚度、重量、加工工艺和装配关系之间取得平衡，也能熟悉剖分式轴承组件从单个零件到整体装配的尺寸约束逻辑。
