通讯设备铰接式安装支架结构

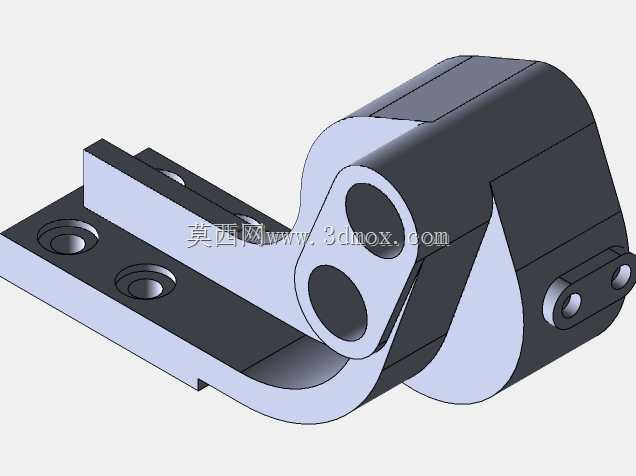

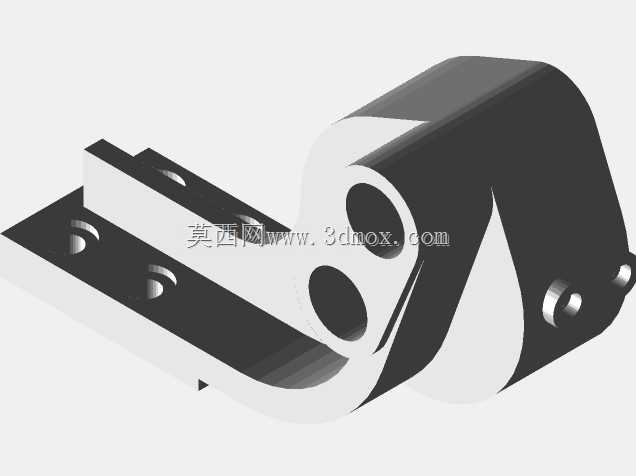

　　这类带铰接回转结构的安装支座，常见于小型通讯终端、车载通讯外设、工业手持对讲设备的配套安装场景，核心作用是为通讯模组提供可靠的固定基面，同时通过铰接副实现一定角度的姿态调整，让设备的信号接收面、操作面板或拾音部件能够对准目标方向，避免安装基面角度受限导致的使用不便。从结构功能上看，零件分为两个功能区段：一侧是带双安装孔的平直固定翼，用于贴合安装基面，通过紧固件完成整机定位；另一侧是带同轴孔的铰接座，用于穿装转轴，与配套的通讯设备壳体或调节臂形成转动副，铰接座旁的限位型面可约束转动范围，防止过度转动拉扯内部连接线。设计时首先要保证安装孔的位置精度，平直翼上的孔距直接决定安装适配性，孔边到翼缘的距离需满足紧固件的装配空间，

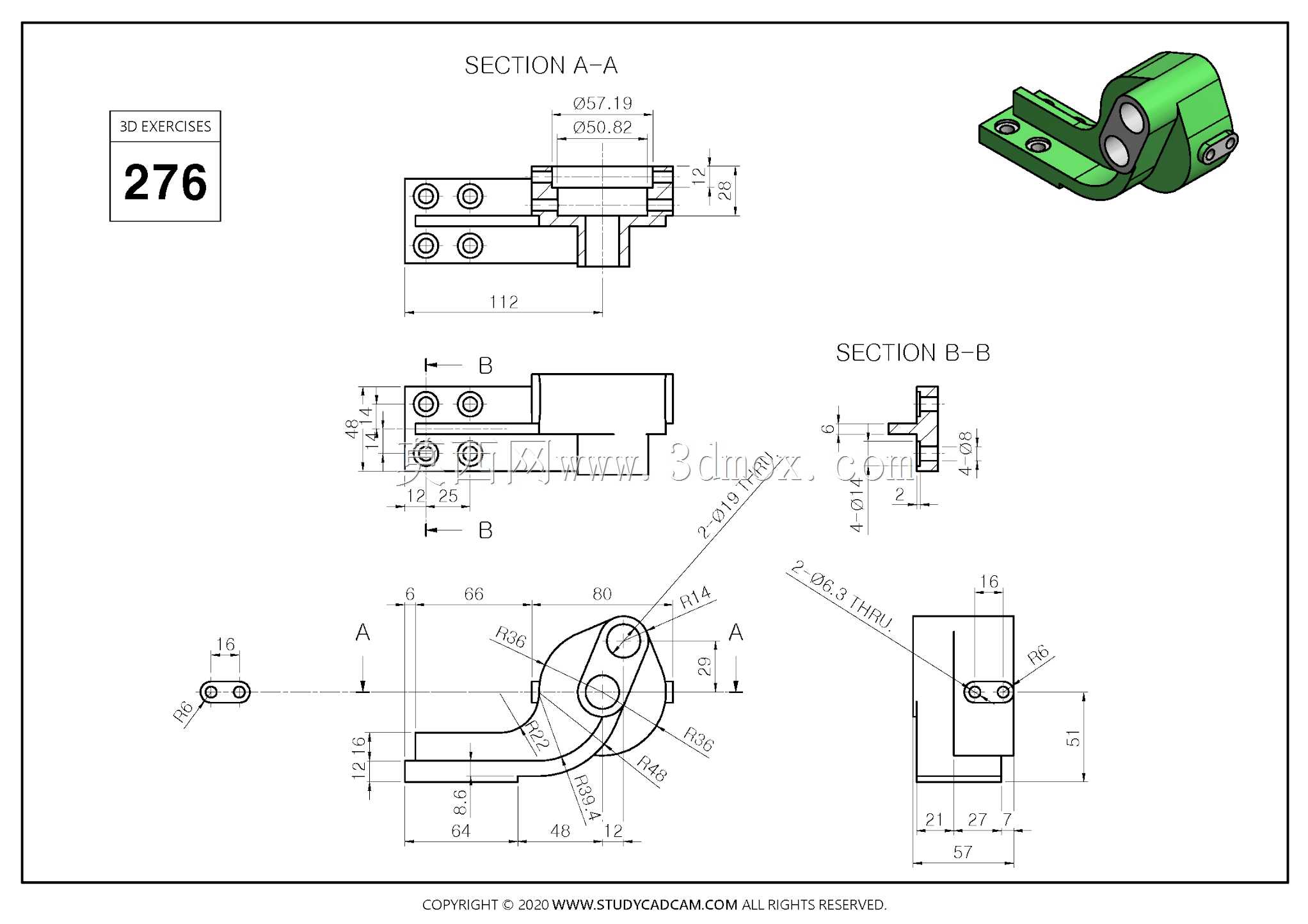

　　避免螺栓头或螺母与侧边发生干涉；铰接座的同轴孔是整个零件的精度核心，两孔的同轴度偏差会直接影响转轴转动的顺畅度，偏差过大还会造成卡滞或单侧磨损，因此建模时需优先约束孔的同轴关系，再向外延展其余结构。从图纸标注的尺寸来看，平直翼方向的总长度控制在112毫米，铰接座区域的径向尺寸约57毫米，整体厚度方向的尺寸集中在二十余毫米区间，属于紧凑型安装件，不会占用过多安装空间。固定翼上的安装孔采用对称排布，适配常见的通讯设备安装孔位标准，安装时可直接在基面预制对应螺纹孔或穿装螺栓，无需额外加工转接板。铰接端的型面并非规则圆柱，而是结合设备外壳的轮廓做了随形设计，既能够在转动到极限位置时与相邻壳体贴合限位，也能减少不必要的材料占用，

　　降低零件整体重量。零件上的多处圆角过渡并非单纯为了外观，铰接座与固定翼衔接的根部圆角，能够大幅降低应力集中系数——这类支架在使用中会随设备调整频繁承受交变载荷，根部是最容易出现疲劳断裂的位置，合理的圆角半径可以分散应力，提升长期使用的可靠性。建模过程中需要先绘制固定翼的基础轮廓，拉伸得到安装底板，再在端部构建铰接座的凸台结构，优先完成同轴孔的切除，随后绘制侧面的随形切除轮廓，加工出铰接端的让位型面。螺纹孔的深度需要结合底板厚度设定，保证足够的啮合长度同时不钻穿安装面；所有孔口的倒角需要统一处理，既去除加工毛刺，也能引导紧固件顺利装入。这类零件通常采用铝合金铣削成型，兼顾强度与轻量化要求，表面做阳极氧化处理提升耐磨与抗腐蚀能力，适配户外或工业现场的复杂使用环境。
