折弯式铰接连接支架结构设计

　　该铰接支架属于通用五金支撑连接构件，整体采用折弯式长臂结构，通过三处同轴铰接孔实现多杆件间的活动连接，可在需要小角度往复摆动的传动链路中承担载荷传递与运动导向作用。从实际工况适配来看，这类构件常出现在通讯设备舱门启闭机构、小型工装夹具的摆臂组件、自动化设备的连杆传动单元中，依靠自身弯折形态避让周边安装空间，同时保证铰接点位的位置精度，避免运动过程中出现杆件干涉。

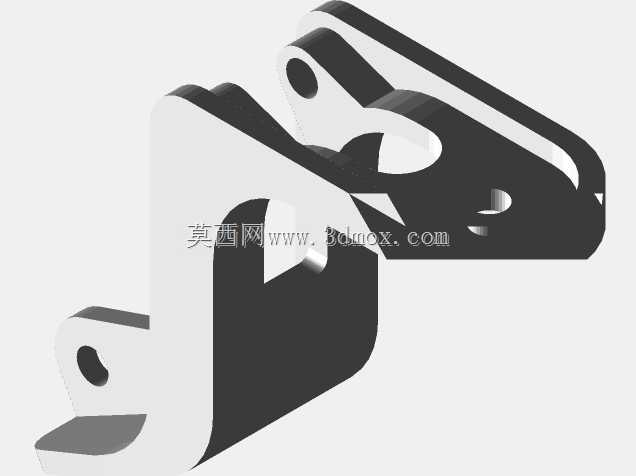

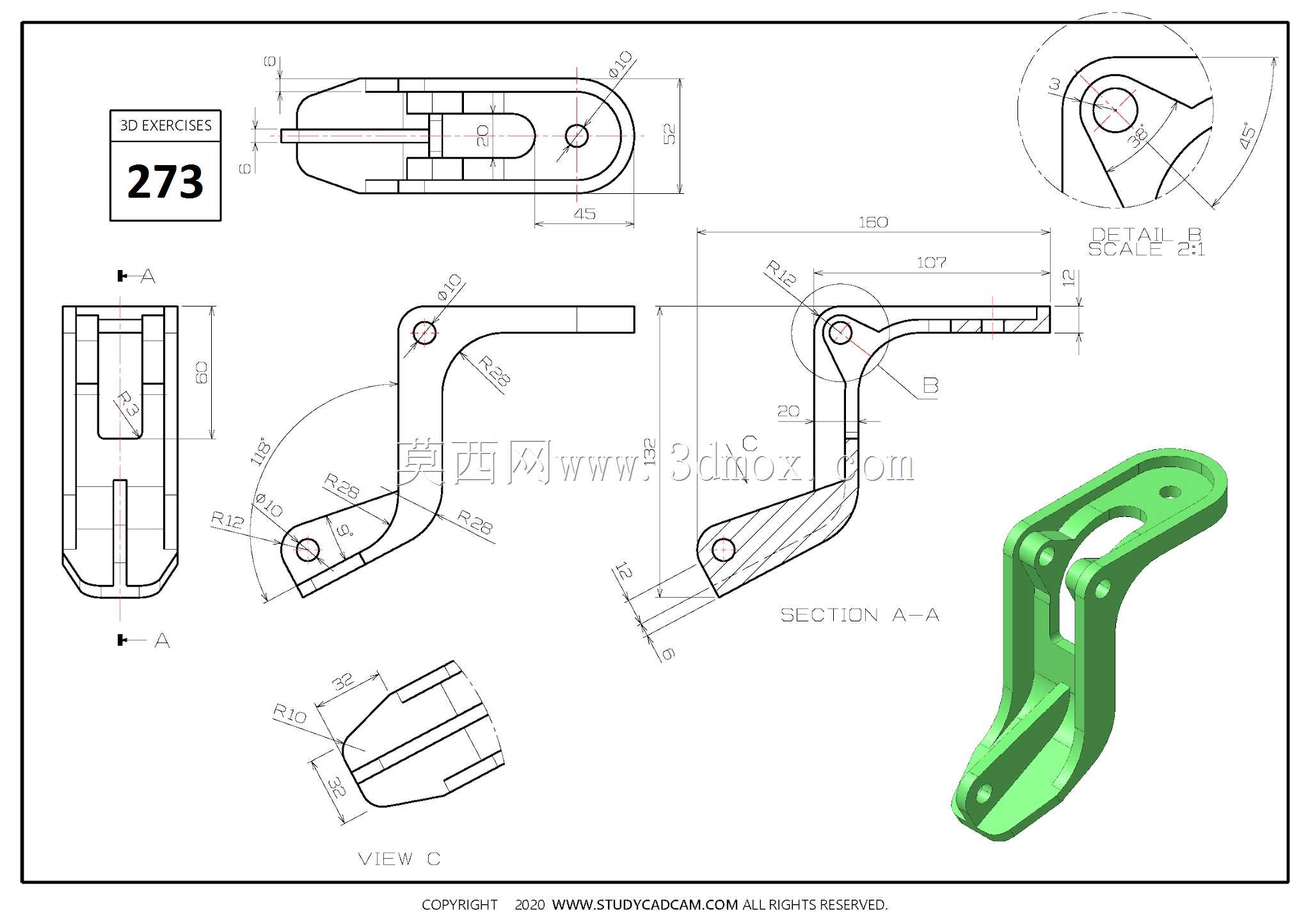

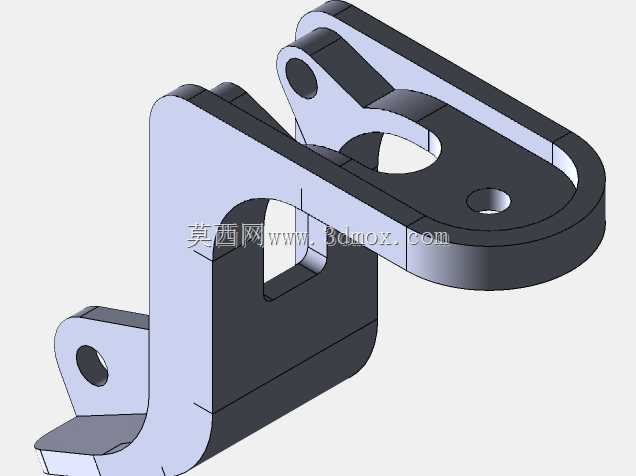

　　结构设计上，长臂段做了等厚薄壁处理，在非受力区域通过局部挖槽削减整体重量，铰接孔位周边则做了加厚凸台，用来提升孔壁的抗挤压与抗磨损能力。断面剖视图可看出，支架弯折过渡处均采用圆弧过渡，没有尖锐应力集中棱角，能够降低往复载荷下的疲劳断裂风险；长臂末端的安装孔与基座端铰接孔形成固定跨距，保证摆臂转动时的轨迹稳定性。

　　从安装边界判断，构件整体长度方向尺寸约180mm，长臂弯折角度约118度，铰接孔分布在三个不同高度的安装平面上，其中基座端两孔的中心距、末端孔到弯折基准的距离均有明确公差约束。安装时需保证三处铰接轴的同轴度，轴与孔之间预留合适的转动间隙，配合轴套或润滑结构可进一步降低铰接处的磨损速率。

　　建模过程中需重点管控折弯处的壁厚一致性，以及各孔位相对于安装基准面的位置度，薄壁区域的拔模斜度需适配加工工艺要求，若采用钣金折弯工艺则需预留折弯回弹补偿量，若采用铸造成型则需保证过渡圆角满足拔模与充型要求。构件表面的加强筋沿受力方向布置，可在不显著增加重量的前提下提升长臂的抗弯刚度，避免长期受载后出现形变偏移，保障传动链路的动作精度。
